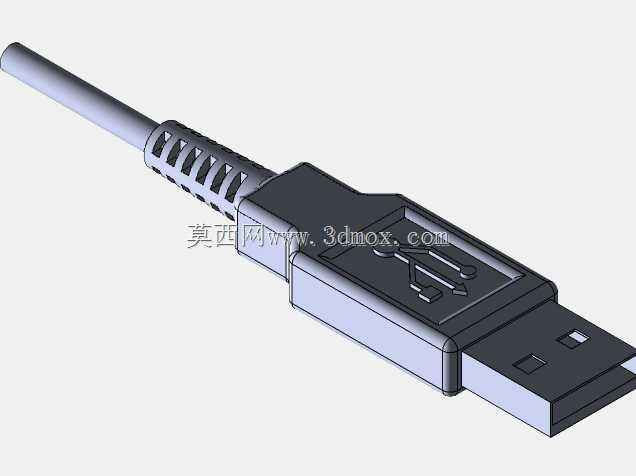

标准USB公头带线端连接组件结构设计

　　日常电子设备互联场景中，USB公头是应用覆盖范围极广的有线连接部件，承担着设备间数据传输、电力供给的核心连接作用，从消费类数码产品到工业控制终端，只要涉及有线USB协议的设备对接，都离不开这类接头的结构支撑。这个接头的结构设计首先要兼顾插拔寿命与线缆抗弯折性能，尾部的防弯折格栅结构是设计重点，常规使用场景下，线缆与接头衔接处是应力集中最明显的位置，反复弯折后很容易出现线芯断裂、外皮破损的问题，分段式的镂空格栅结构可以将弯折应力均匀分散到每一段格栅的形变上，避免应力集中在单一截面，大幅提升线缆根部的抗疲劳寿命，适配日常使用中频繁挪动、弯折线缆的使用习惯。接头的金属插片部分严格遵循通用USB接口的尺寸规范，插合面的定位缺口、

　　接触弹片的位置公差都控制在标准允许范围内，保证和不同设备上的USB母座对接时，插拔力度适中，接触电阻稳定，不会出现插接过松导致接触不良、或者插接过紧导致母座损坏的问题。外部的塑胶包覆结构采用分阶式外形设计，既给内部的金属屏蔽层、接线端子留出足够的安装空间，也能在插拔时给手指提供合适的施力位置，不会因为外形过于光滑导致插拔打滑。内部结构设计上，金属屏蔽壳完全包裹住接线端子区域，既可以提升接头整体的结构强度，避免插接受力时内部端子移位，也能起到电磁屏蔽的作用，减少外界电磁信号对数据传输过程的干扰，保证高速数据传输时的信号稳定性。线缆与内部端子的连接区域做了应力释放设计，线缆外皮被塑胶结构牢牢压合在接头内部，即使受到向外的拉力，

　　外力也会作用在线缆外皮与塑胶的结合处，不会直接拉扯到焊接在端子上的线芯，避免拉脱断线。整个接头的外形尺寸控制在通用安装边界内，不会出现相邻USB接口同时使用时的结构干涉问题，适配各类密集排布USB接口的设备使用场景，不管是台式机后置面板的密集接口，还是轻薄笔记本的侧边接口，都能顺利插合使用，不会因为接头外形尺寸超差挡住相邻接口。
