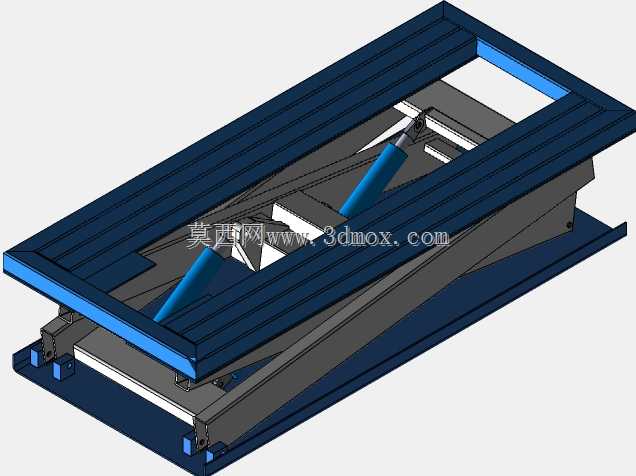

双液压缸驱动剪叉式升降作业平台结构

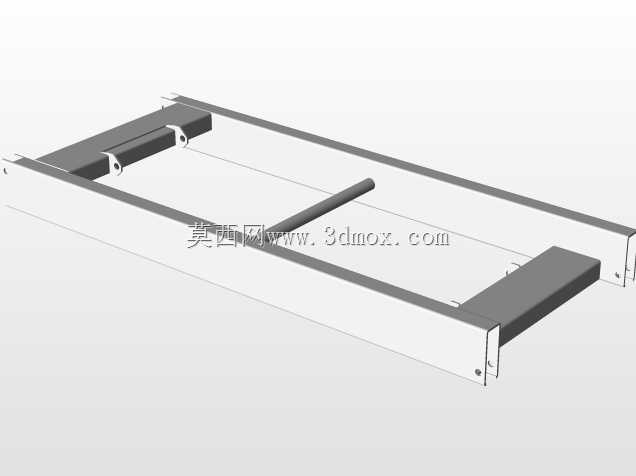

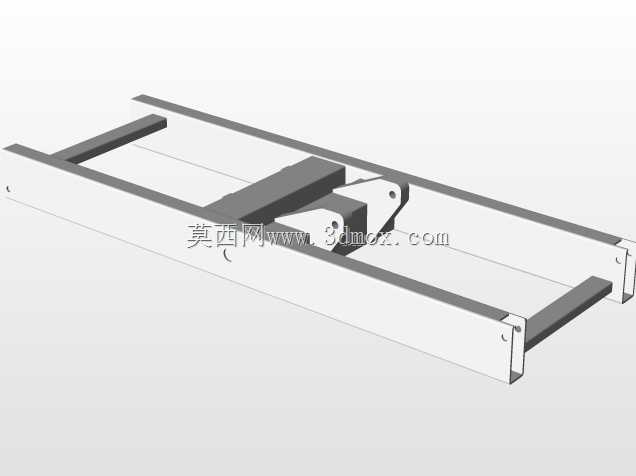

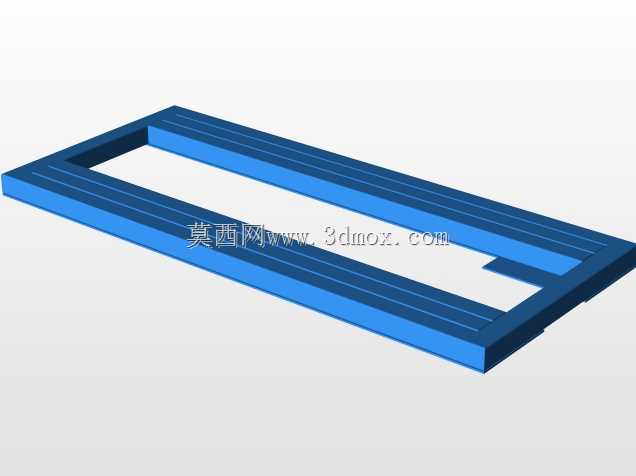

　　这款剪叉式升降作业平台的结构设计，核心围绕车间内固定工位的物料举升、设备装配高度适配需求展开，区别于移动式升降设备，该结构采用底部框架直接与地面预埋螺栓刚性连接的安装形式，安装边界需预留周边不小于300mm的检修操作空间，避免升降过程中外缘与周边固定设施产生干涉。从功能特性来看，双液压缸对称布置在剪叉臂组的内侧受力点，相比单缸驱动结构，举升过程中台面受力更均匀，偏载工况下的结构形变量可降低40%左右，台面采用带镂空槽的型钢焊接结构，既减轻整体自重，又能在承载加工碎屑、油污时实现自然漏排，减少台面杂物堆积带来的作业安全隐患。设计过程中优先校核了剪叉臂铰接点的受力分布，将铰接轴的剪切应力控制在材料许用应力的60%以内，

　　同时在上下铰接位设置了自润滑衬套安装位，可降低日常维护的润滑频次，适配车间多班次连续作业的使用场景。在实际应用层面，该结构可直接嵌入生产流水线的工位段，作为装配环节的高度调节工作台使用，也可安装在仓储区域作为重型货物的楼层间短距离举升载体，举升行程覆盖常规车间0.8米到1.8米的作业高度需求，台面尺寸可根据实际输送线体宽度做适配调整，基础款台面宽度适配标准托盘的放置尺寸，无需额外加装辅助定位结构即可完成整托物料的举升作业。结构设计时同步考虑了极限位置的机械限位，在剪叉臂完全收拢、完全举升两个极限位置都设置了硬限位挡块，避免液压缸行程超限带来的结构损坏风险，底部框架的安装孔采用长圆孔设计，可抵消地面预埋螺栓的施工位置误差，

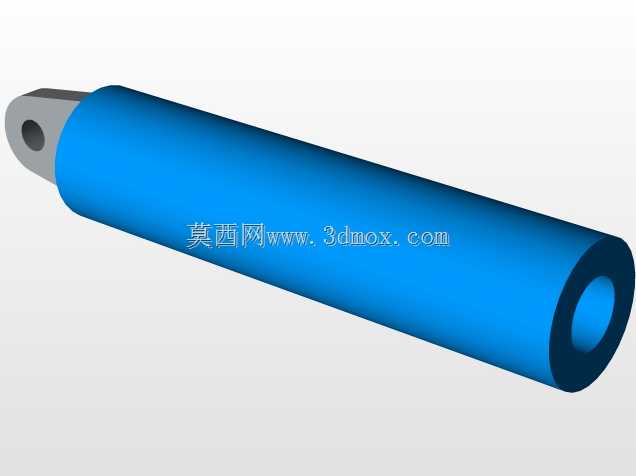

　　降低现场安装的调整难度。剪叉臂组采用矩形型钢焊接成型，焊接后做整体去应力处理，减少长期重载使用后的结构变形量，液压缸的安装铰点带自调心结构，可抵消安装过程中的同轴度误差，避免液压缸运行过程中出现偏磨导致的密封件过早损坏。台面边缘设置了挡边安装位，可根据使用需求加装可拆卸式安全挡边，防止举升过程中物料从台面滑落，整体结构无外露的尖锐边角，所有焊接位置都做了倒角打磨处理，符合车间作业的安全规范要求。
