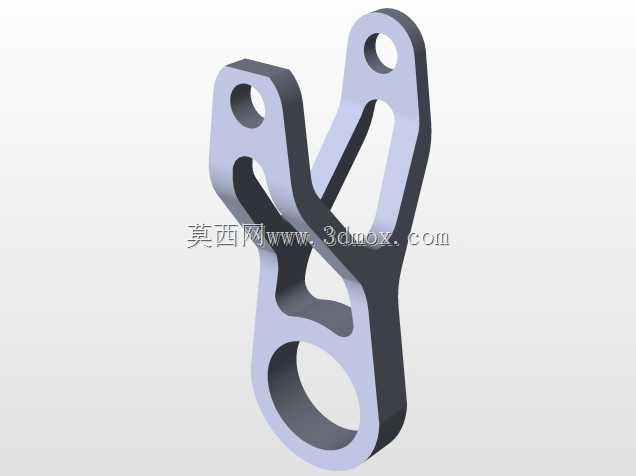

这款摇臂属于机械传动系统中的典型连杆执行构件,主要应用在需要往复摆动传递力矩的工况场景中,常见于小型自动化设备的行程切换机构、通讯设备内部的触点驱动结构、轻工机械的进给摆臂单元,也可适配部分手动操作机构的力矩传导环节,承担把直线驱动力转化为摆动输出、或是把旋转运动转化为指定行程直线动作的中间传导作用。从结构设计逻辑来看,整体采用一体化镂空减重构型,没有多余的冗余结构,在保证结构刚度满足额定力矩传递要求的前提下,尽可能去除了非受力区域的材料,既降低了构件自身的转动惯量,让摆动动作的响应速度更快,也减少了原材料的消耗,适配批量加工的成本控制需求。构件上共设置三处安装孔位,下端大直径孔为核心铰接基准孔,用于和固定基座的铰接轴配合,
作为整个摇臂摆动的旋转支点,孔位的公差带按照间隙配合的要求设计,既能保证铰接转动的顺畅度,也能控制径向窜动量在传动精度允许的范围内;上端两处孔位分别为动力输入端和执行输出端的连接孔,可分别铰接驱动连杆与执行端连杆,两处孔位的中心距经过严格的传动比核算,匹配对应机构的行程要求,保证摆动过程中两端的运动轨迹符合设计预期,不会出现运动干涉或者行程不足的问题。整体外形的轮廓过渡全部采用圆角处理,没有尖锐的棱角,一方面可以避免应力集中,在承受交变载荷的时候减少应力集中点的疲劳开裂风险,提升构件的使用寿命,另一方面也能在装配和维护过程中避免划伤操作人员,符合机械零件的安全设计规范。安装边界方面,整个摇臂的摆动平面内轮廓做了避空设计,
在最大摆动角度范围内,构件外边缘和周边相邻零件的安全间隙控制在1.5mm以上,不会在摆动过程中剐蹭周边的机架或者其他传动构件,不需要额外增加复杂的避空结构就能直接适配对应安装位。从受力特性来看,构件的主受力筋沿着三个孔位的传力路径布置,镂空区域的边缘都做了加厚处理,保证在承受额定冲击载荷的时候,构件的形变量控制在传动精度允许的范围内,不会因为形变过大导致传动卡滞或者精度丢失。这类摇臂在实际装配时,铰接孔位可根据实际工况选配铜套或者滚针轴承,进一步降低铰接处的磨损,延长维护周期,适配不同转速、不同载荷等级的使用需求,对于小载荷高频摆动的工况,也可以直接采用孔位硬配合的方式,简化装配流程,降低整体机构的复杂度。
