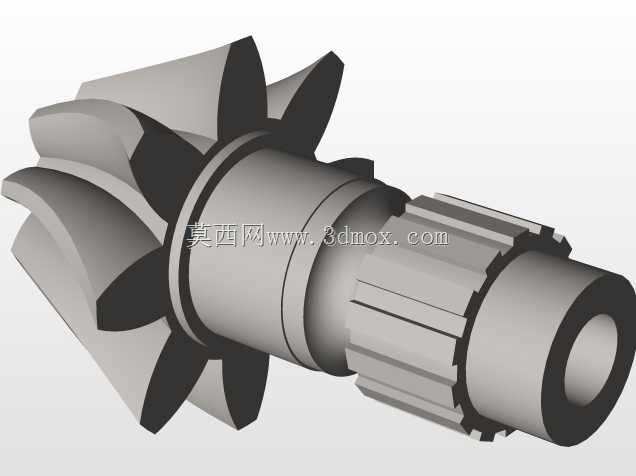

带花键轴段的传动用锥齿轮结构

　　这类集成花键轴段的锥齿轮，多用于相交轴间的动力传递场景，常见于小型动力工具、便携通讯设备的调节机构、小型传动模组中，可在紧凑安装空间内完成扭矩的转向传递，相比分体式齿轮与轴的装配结构，一体化设计能消除配合间隙带来的传动回差，提升传动精度，同时减少装配工序，缩小整体机构的占用空间。从结构设计来看，锥齿段采用等顶隙收缩齿构型，齿向沿节锥方向分布，啮合过程中轮齿接触区沿齿长方向均匀贴合，可承受中等冲击载荷，齿根处做了圆角过渡处理，避免应力集中导致的轮齿断裂，适配常规闭式传动的润滑工况，可在脂润滑或稀油飞溅润滑环境下长期运行。相邻的轴段设置有定位轴肩，用于装配时抵靠轴承内圈或限位衬套，确定齿轮在腔体内的轴向位置，

　　保证锥齿的啮合节锥顶点与两轴交点重合，避免出现偏载、齿面异常磨损的问题。末端的花键段采用矩形花键结构，齿侧定心精度高，可与配套的传动套、联轴件实现无滑差的扭矩传递，花键齿端做了倒角引导，方便装配时快速对位，不会出现卡滞问题。安装边界方面，整体轴段的同轴度公差控制在0.02mm以内，锥齿的径向跳动公差满足通用传动件的精度要求，安装时需保证两配对锥齿轮的轴交角偏差在允许范围内，轴向调整量可通过轴端的锁紧垫片或调节螺母控制，确保齿侧间隙处于合理区间，既不会因间隙过大产生传动冲击噪音，也不会因间隙过小出现卡滞、齿面胶合的问题。这类结构在设计时需校核轮齿的接触强度与弯曲强度，同时核算花键段的挤压应力，确保在额定扭矩下各部位的应力均低于材料许用值，选材常采用合金结构钢经渗碳淬火处理，齿面硬度达到HRC58-62，芯部保持足够韧性，可兼顾耐磨性与抗冲击性能，适配长期连续运转的工况需求。
