圆形零件定位用V形块夹具组件结构

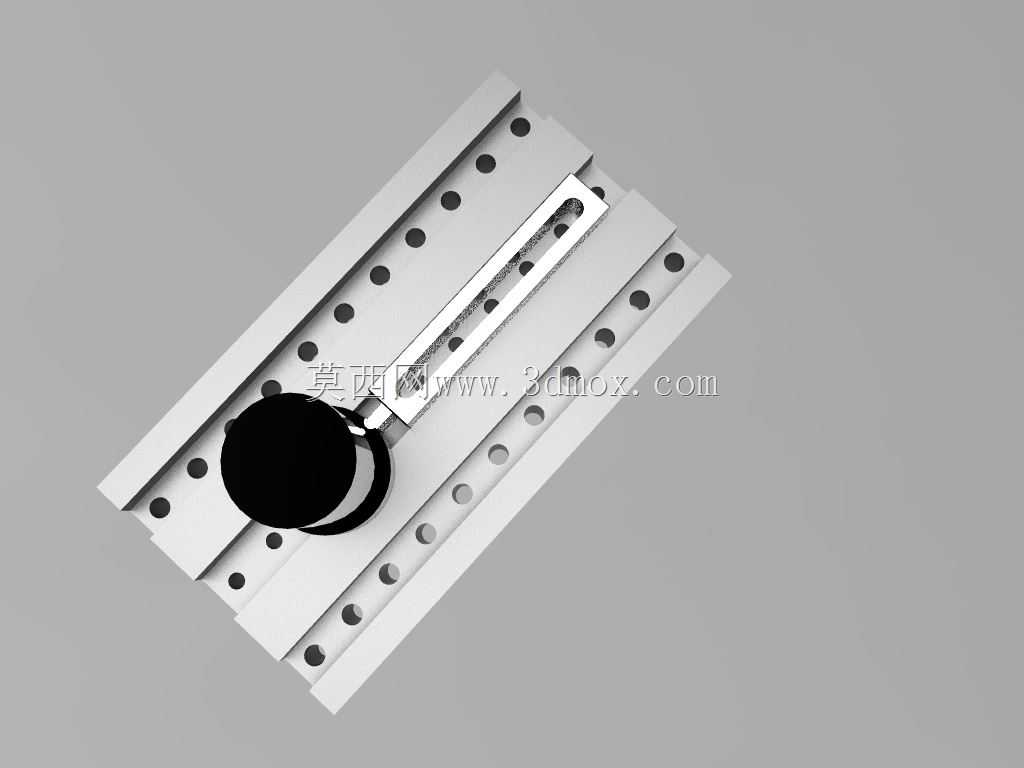

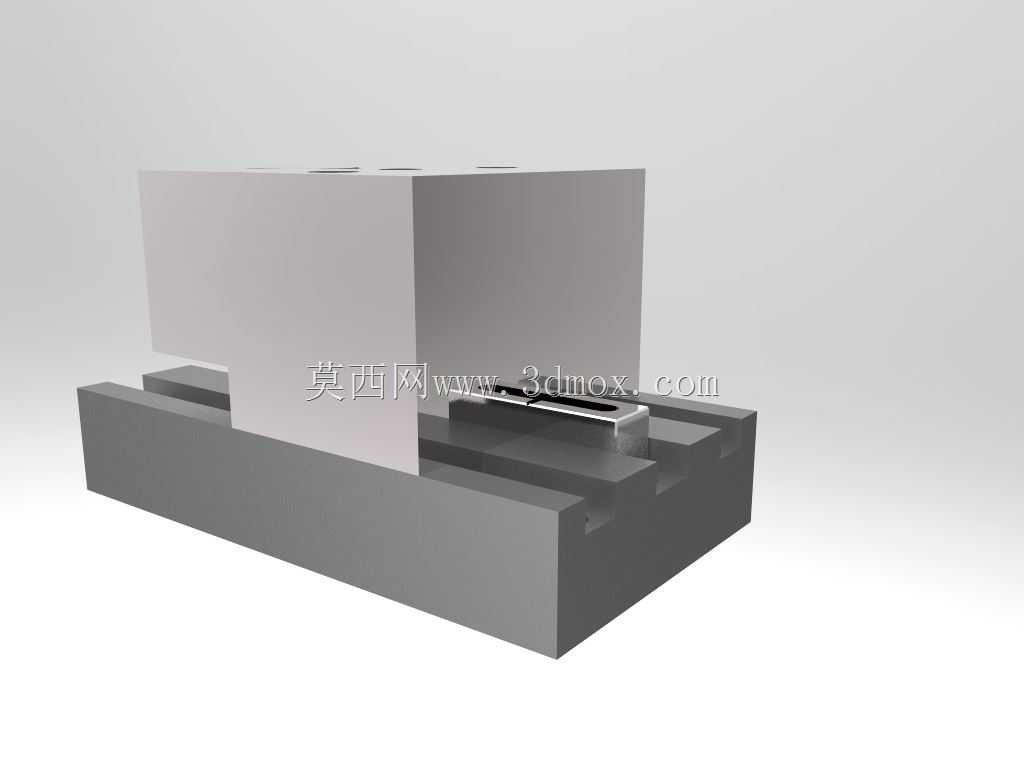

　　在精密机械加工、模具装配以及小型零部件组配的生产场景中，圆形轴类、带滑槽的小型模芯类零件的定位精度，直接决定了后续工序的加工误差与装配一致性，这套V形块定位组件正是针对这类定位需求开发的专用工装结构。不同于通用平口钳的面接触定位逻辑，这套组件采用V形槽的自定心定位原理，能够对不同直径的圆形外圆零件实现自动找正，无需反复打表调整工件中心，在小批量多品种的零件加工场景下，能够大幅缩减装夹找正的辅助工时。从结构设计来看，整套组件分为基座与V形定位块两个核心部分，基座底部设计有与机床工作台T型槽适配的安装导轨结构，安装时可直接沿工作台槽体滑入指定工位，通过侧边的压紧螺栓即可完成基座固定，安装边界可适配多数常规中小型铣床、

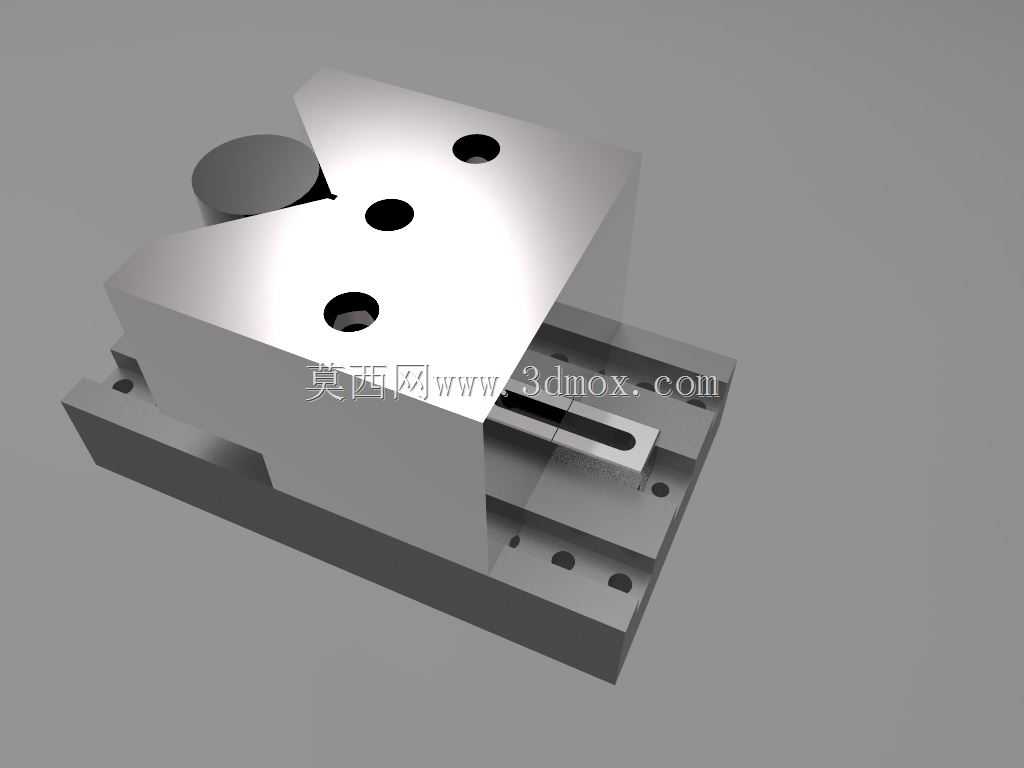

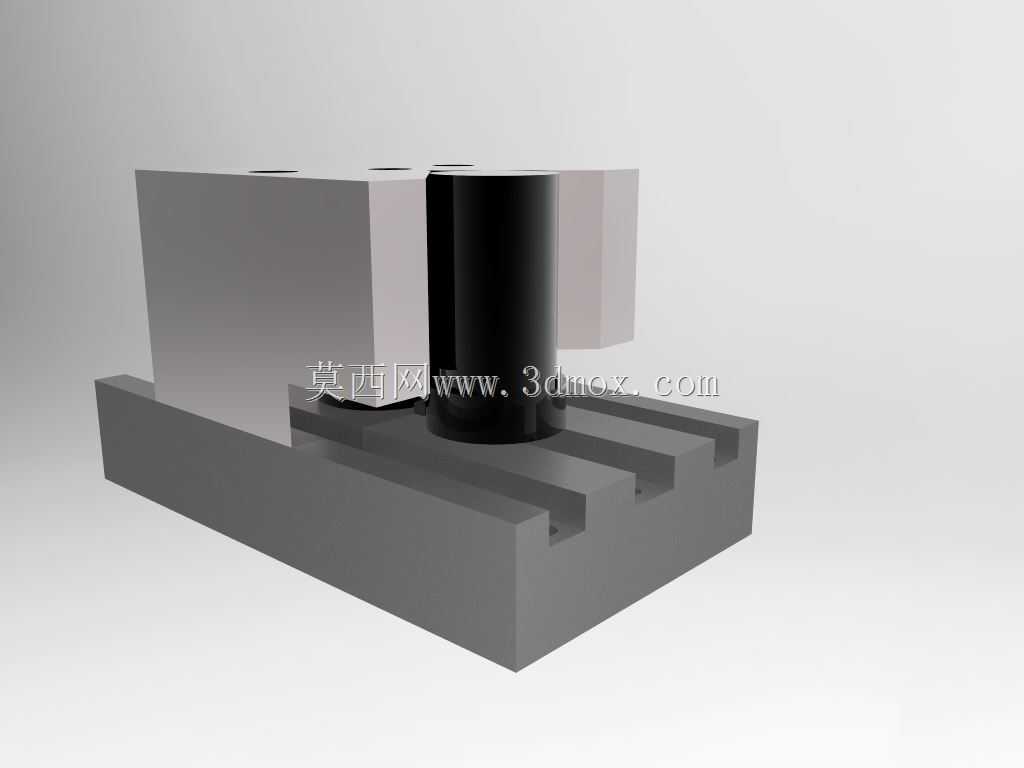

　　磨床以及工装检测平台的T型槽间距，无需额外加工过渡连接板。V形定位块与基座之间采用滑动配合设计，可根据工件的轴向长度调整定位块的支撑位置，适配不同长度规格的零件装夹需求；V形槽的工作面做了淬硬处理，表面粗糙度控制在Ra0.8以内，避免长期使用后工作面磨损导致定位精度下降，同时槽体边缘做了小尺寸倒角，防止工件装夹时刮伤零件外圆表面。针对带滑槽、键槽的特殊圆形零件，这套组件预留了定位销与平面定位块的安装接口，可根据零件的特征更换定位附件，既可以通过V形槽约束零件的径向自由度，也能通过插入键槽的定位销约束零件的周向转动自由度，避免加工过程中工件出现窜动偏转。在实际使用场景中，这套组件不仅可用于机加工工序的工件装夹，

　　也可作为装配工位的定位工装使用，比如在小型阀芯、通讯类精密金属接头的装配工序中，可将零件放置在V形块上完成密封圈压装、销钉压入等工序，保证装配过程中零件受力均匀，避免因装夹歪斜导致的零件报废。整套结构没有冗余的复杂传动部件，所有配合面均采用直面配合，加工难度低，后期维护仅需定期清理导轨面的切屑与杂物，涂抹少量润滑脂即可保证滑动顺畅，长期使用的维护成本极低，非常适合中小型机械加工车间、模具制造车间作为通用工装配置。
