工装用集成式液压油缸三维结构设计

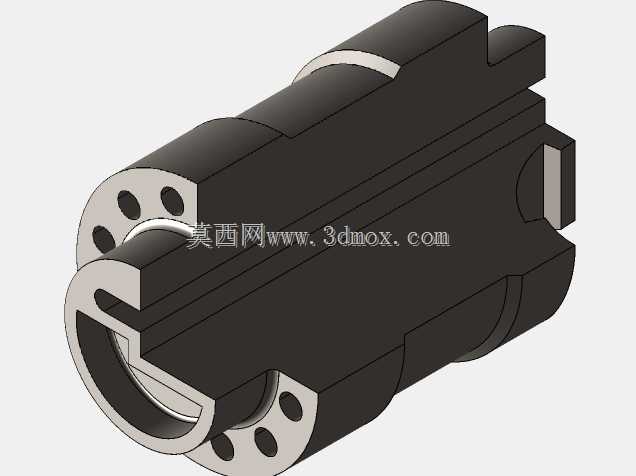

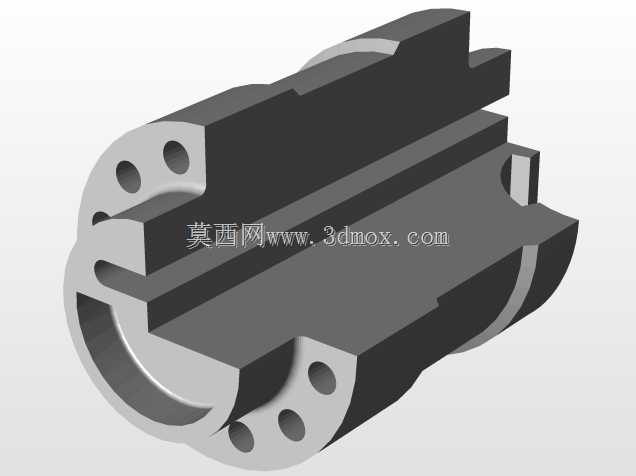

　　在工装夹具的液压夹紧系统里，这类集成式油缸是工位夹紧动作的核心执行部件，常被布置在6s管理标准化的工装台定位点位旁，直接对接液压站的压力油路，完成工件装夹过程中的顶紧、夹持、锁止动作，相比传统的外置管路油缸，它把油道集成在缸体内部，能大幅减少工装台的外接管路布局，避免加工过程中切屑刮蹭油管造成的泄漏故障，也能压缩夹紧单元的整体占用空间，让紧凑工装的点位排布更灵活。从结构设计来看，这款油缸采用了块式集成缸体设计，没有采用常规圆形缸筒的外接法兰安装形式，缸体本身加工出定位基准面，可直接贴合工装基板的安装面通过端面的螺栓孔锁固，两端的带孔法兰端盖既承担缸筒的轴向密封限位，端面上的通孔也可作为辅助定位销孔，

　　安装时能快速和工装基板的定位销配合，保证油缸轴线和工装夹紧方向的同轴度，避免活塞杆伸出时出现偏磨。缸体侧面预留的油口采用内螺纹沉孔设计，安装时可直接对接工装基板内部的预制油道，不需要额外加装管接头，进一步压缩了安装后的外凸尺寸，适配工装内部狭窄的排布空间。功能上这款油缸属于单杆双作用缸，双向进油可实现活塞杆的伸出夹紧与缩回松件动作，活塞杆端部做了扁位结构，可直接安装压头或者夹紧拨块，不需要额外加装连接附件，减少了夹紧单元的累计装配误差。设计过程中优先考虑了工装场景的高频往复动作需求，缸体的密封沟槽尺寸按照中低压液压系统的常规工况做了适配，可稳定承受16MPa以内的工作压力，满足绝大多数机加工工装、装配工装的夹紧力需求。安装边界上，

　　缸体的整体外形为类矩形块结构，最大外轮廓尺寸适配常规工装基板的安装槽宽度，轴向长度可满足50mm以内的夹紧行程需求，安装时只需要在工装基板上加工出对应深度的沉孔与螺栓过孔，不需要额外预留油管的弯折空间，对于多工位密集排布的工装来说，能有效缩小相邻夹紧点位的间距，提升工装台的工位利用率。这类油缸在实际使用中，因为集成度高，装配时的管路对接工序减少了六成以上，后期维护时只需要拆解两端端盖即可更换密封件，不需要拆卸整个缸体的外接管路，能大幅缩短工装的停机维护时间，适配批量生产线上的快换工装需求。
