FEMAP非线性静力分析仿真模型

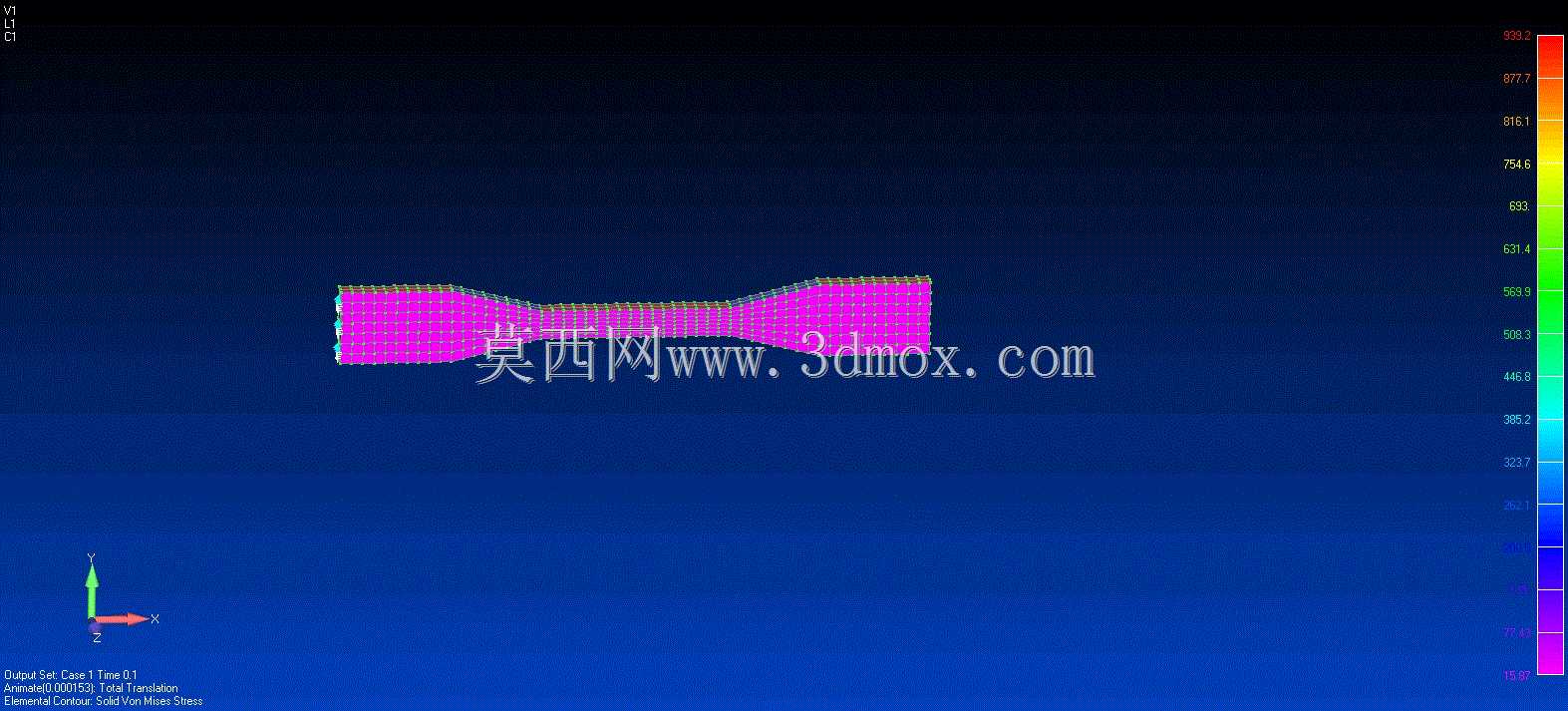

　　在结构力学仿真领域，非线性静力分析是解决复杂工况下结构响应问题的核心手段，这类仿真模型主要应用于承受大变形、材料非线性或者接触非线性载荷的机械零部件、工程结构的性能校核场景。日常工程设计中，很多结构在实际工作时的受力状态并非线性弹性范畴，比如橡胶密封件的大变形压缩、金属构件超过屈服极限后的塑性变形、装配结构中存在的接触摩擦滑移，这些场景都无法通过线性静力计算得到准确结果，必须依托非线性静力仿真来获取真实的应力、应变分布以及位移变化规律。该仿真模型针对典型的变截面受拉构件搭建，建模过程中首先完成几何模型的简化，剔除对力学结果影响极小的工艺倒角、微小凸台等特征，减少不必要的网格数量提升计算效率，同时保留构件的核心受力截面变化特征，

　　保证仿真结果与实际工况的匹配度。网格划分阶段，针对构件中间收窄的应力集中区域进行网格加密，在应力梯度较小的两端区域适当放大网格尺寸，平衡计算精度与求解速度，单元类型选择适配非线性求解的实体单元，能够准确捕捉大变形下的单元畸变与应力传递。边界条件设置上，模型一端施加全固定约束，另一端施加沿轴向的递增位移载荷，同时开启大变形效应开关，考虑结构变形过程中几何位置变化对刚度矩阵的影响，材料属性根据仿真对象的实际特性输入，若针对金属塑性分析则输入真实的应力应变曲线，若针对超弹性材料则匹配对应的本构模型参数。从安装与应用边界来看，这类仿真模型可直接对接零部件的实际设计尺寸，在产品开模、物理样机试制前完成多工况的力学性能校核，

　　提前发现结构应力集中、变形量超差等设计缺陷，减少物理试验的次数与成本。实际工程应用中，这类非线性静力仿真结果可直接指导结构的尺寸优化，比如针对应力过大的区域适当增加截面厚度，针对变形量富余的区域进行轻量化减薄，在保证结构强度刚度满足使用要求的前提下，尽可能降低材料消耗与构件重量。不同于线性分析的单一刚度矩阵求解，非线性静力分析采用增量加载迭代的求解方式，每一个载荷步都会根据当前的结构变形、材料状态更新刚度矩阵，计算结果能够真实反映结构从受载到屈服甚至失效全过程的力学响应，为结构设计的可靠性提供精准的数据支撑。
