螺旋扭转翼流体动力结构三维数模

　　这类螺旋扭转翼结构，常应用在流体输送、低流速风能捕获、小型流体搅拌场景中，核心作用是通过连续扭转的翼面，将轴向流体动能转化为旋转扭矩，或是在旋转状态下推动流体沿轴向定向流动，相比平直翼结构，其在低雷诺数工况下的启动阻力更低，不会出现平直翼常见的小流速下失速无法启动的问题。从结构设计逻辑来看，整个翼面沿中心轴线做连续等距螺旋扭转，每一圈翼型的扭转角度经过匹配计算，保证流体沿翼面流动时不会出现边界层过早分离的情况，翼片的厚度从根部到外缘做渐变处理，根部厚度更大以承载旋转时的扭矩载荷，外缘厚度更薄以降低翼尖的涡流损耗。在安装边界上，该结构中心设置有贯通的安装轴孔，可直接与直径匹配的传动轴配合，轴孔位置预留有键槽位，

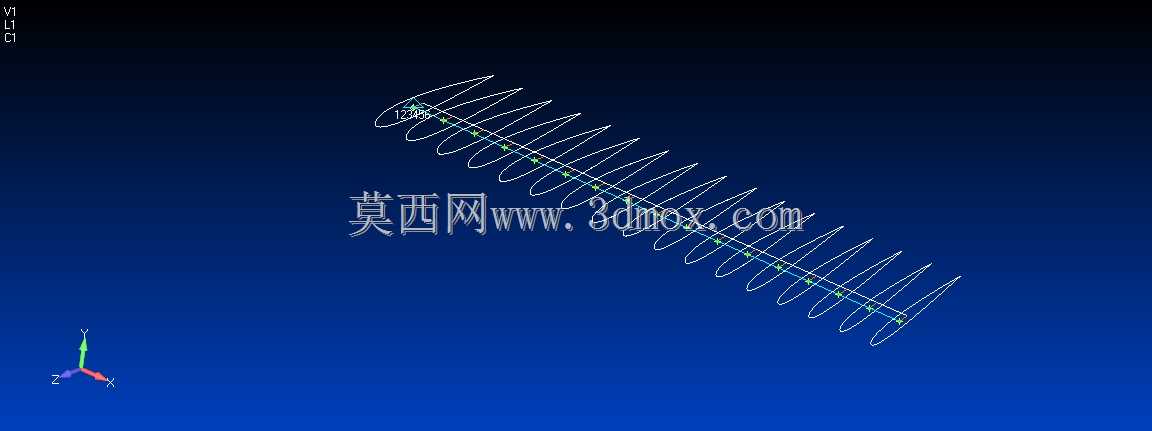

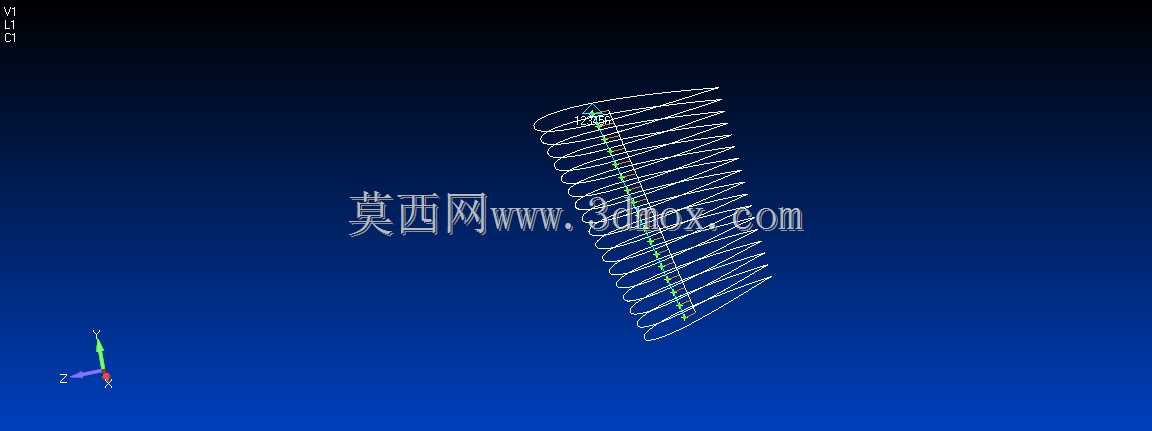

　　装配时可通过平键传递扭矩，不需要额外设计定制连接法兰，整体轴向长度与翼片外径的比例控制在2.2:1，适配多数小型流体动力设备的安装腔体尺寸，不会出现装配时与腔体内壁剐蹭的问题。实际工况应用中，这类扭转翼如果用在小型垂直轴风力发电设备上，不需要额外设置对风机构，任意水平方向来风都能推动翼面产生同向扭矩，降低了设备的整体结构复杂度；如果用在管道流体混合场景中，翼面旋转时可带动管道内不同层的流体做径向掺混，不会像普通平直搅拌桨那样在桨叶外侧形成流动死区，混合均匀度相比常规结构提升明显。建模过程中，翼面的螺旋引导线采用等螺距螺旋线生成，翼型截面沿引导线扫掠时同步匹配扭转角度，保证每一个截面的攻角都处于最优区间，

　　既避免攻角过大导致的流动阻力激增，也不会因为攻角过小导致动力转换效率不足。结构的根部与中心轴衔接位置做了圆弧过渡处理，消除了直角位置的应力集中问题，长期承受交变扭矩载荷时不会出现根部断裂的失效情况，翼片外缘做了小半径倒圆，避免装配或维护过程中锐边划伤操作人员，同时也能降低翼尖位置的流体噪声。
