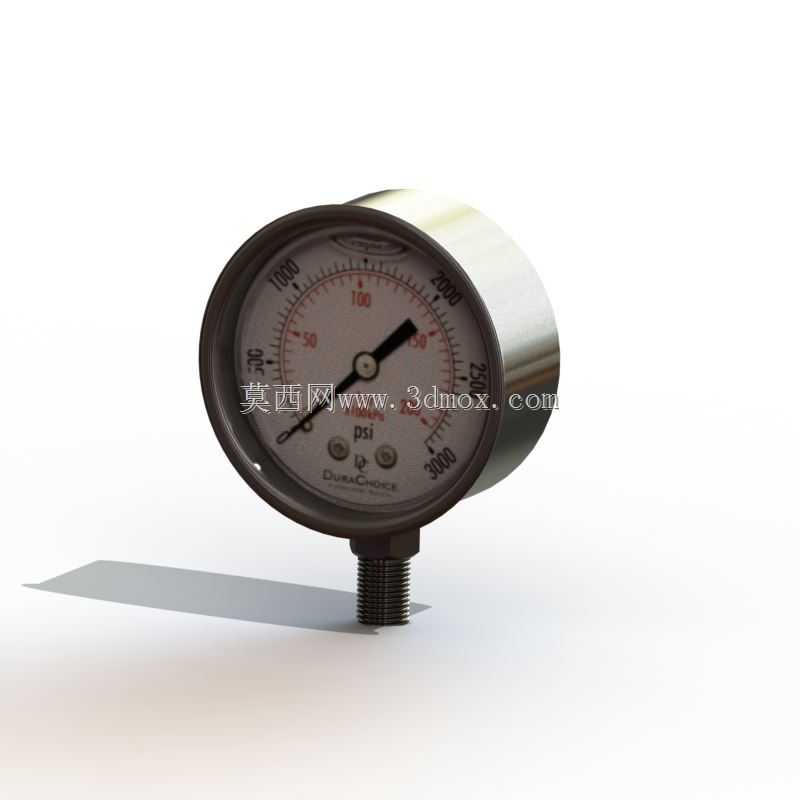

径向连接式耐震压力表结构三维数模

　　这款径向安装的压力表数模，还原了工业现场常用的弹性式压力检测仪表的完整结构，可直接用于液压站、气动管路、水处理设备、工业锅炉等场景的配套装配干涉校验，也能作为设备运维培训的演示模型使用。从结构设计来看，模型完整复刻了表壳、波登管敏感元件、传动放大机构、刻度表盘、指针组件、径向螺纹接头几个核心部分，表壳采用不锈钢冲压成型的圆柱结构，边缘做了卷边处理，既可以提升壳体抗磕碰的结构强度，也能在充油耐震版本中形成密封容腔，填充阻尼硅油来缓冲现场管路振动带来的指针抖动问题，避免传动构件因为长期高频振动出现磨损松旷，延长仪表在冲压设备、工程机械这类强振动工况下的使用寿命。表盘的刻度采用双量程标识，同时标注MPa与psi两种压力单位，

　　适配不同进口设备、出口项目的单位使用习惯，刻度区间覆盖0到对应满量程范围，线性刻度排布符合计量仪表的读数习惯，指针采用轻量化铝合金冲压件，通过中心轴与后端的扇形齿轮传动机构连接，当被测介质通过底部的外螺纹接头进入表内的弧形波登管时，管体在介质压力作用下产生弹性形变，位移通过连杆传递给扇形齿轮，带动中心轴上的指针转动，最终在表盘上指示出对应的实时压力数值。安装边界方面，底部的外螺纹接头采用通用管螺纹规格，建模时预留了标准的螺纹旋合长度，装配时可以直接对接管路的内螺纹接口，不需要额外做结构适配；表壳的外径、轴向厚度都按照常用的工业压力表通用尺寸建模，在做设备面板开孔设计时，可以直接参考数模的外形尺寸预留安装空间，避免出现开孔尺寸不匹配、

　　表体与周边管线干涉的问题。建模过程中对内部的传动构件做了合理简化，保留了核心的装配关系与运动逻辑，既可以用于静态的装配干涉检查，也能通过添加运动约束模拟压力变化时的指针转动过程，方便设计人员在做设备整机布管时，直观确认压力表的安装朝向是否方便运维人员现场读数，避免安装位置被周边构件遮挡，导致日常巡检时无法快速获取压力数据。这类压力表作为工业系统中最基础的压力检测元件，几乎覆盖所有带流体压力管控的工业场景，从工厂的压缩空气管网到液压设备的压力回路，从供水系统的压力监测到制冷机组的冷媒压力检测，都需要这类仪表做就地压力指示，数模的结构还原度足够支撑从方案选型、装配校验到运维演示的全流程设计需求，不需要设计人员再从零开始测绘建模，能有效缩短设备设计阶段的建模周期。
