抱箍式泥浆管线固定支撑构件

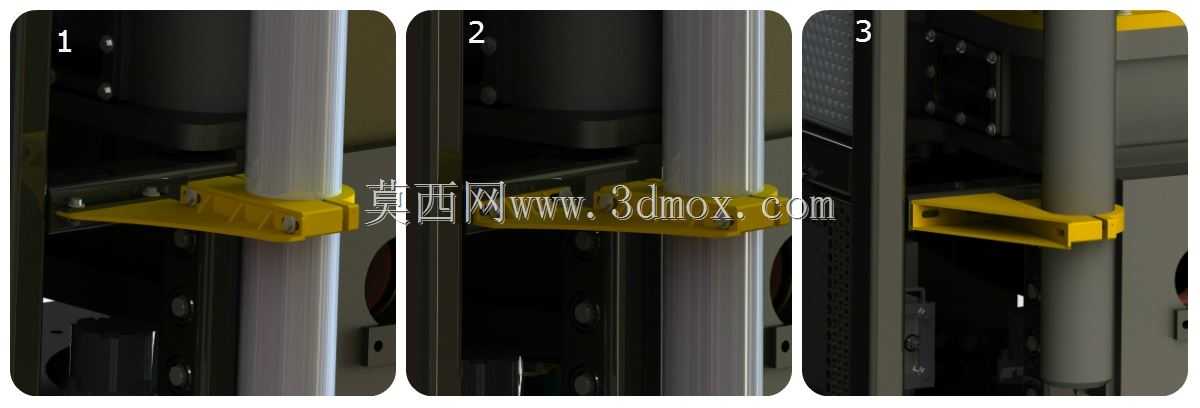

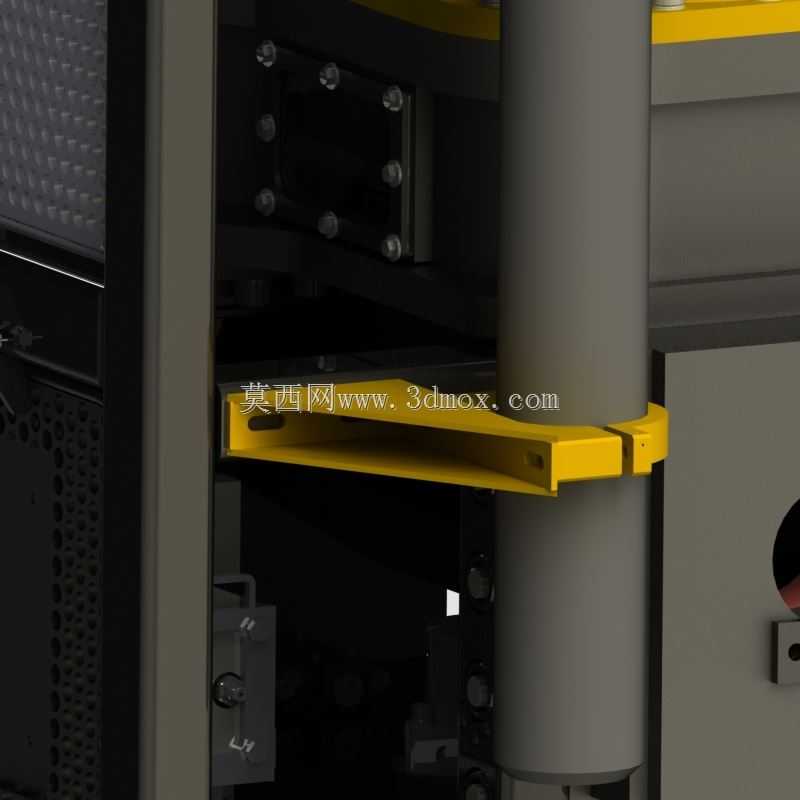

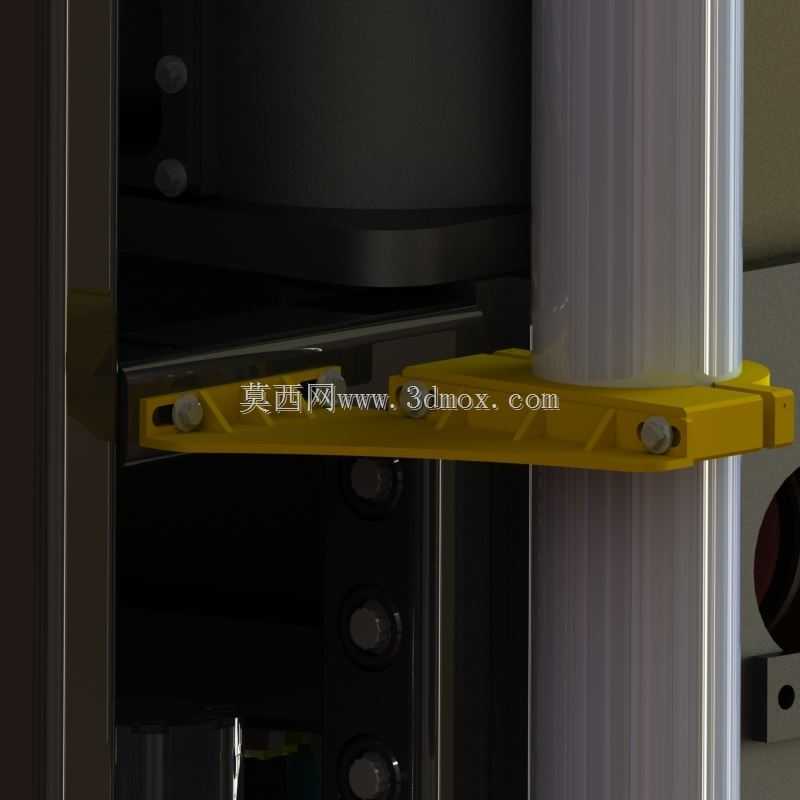

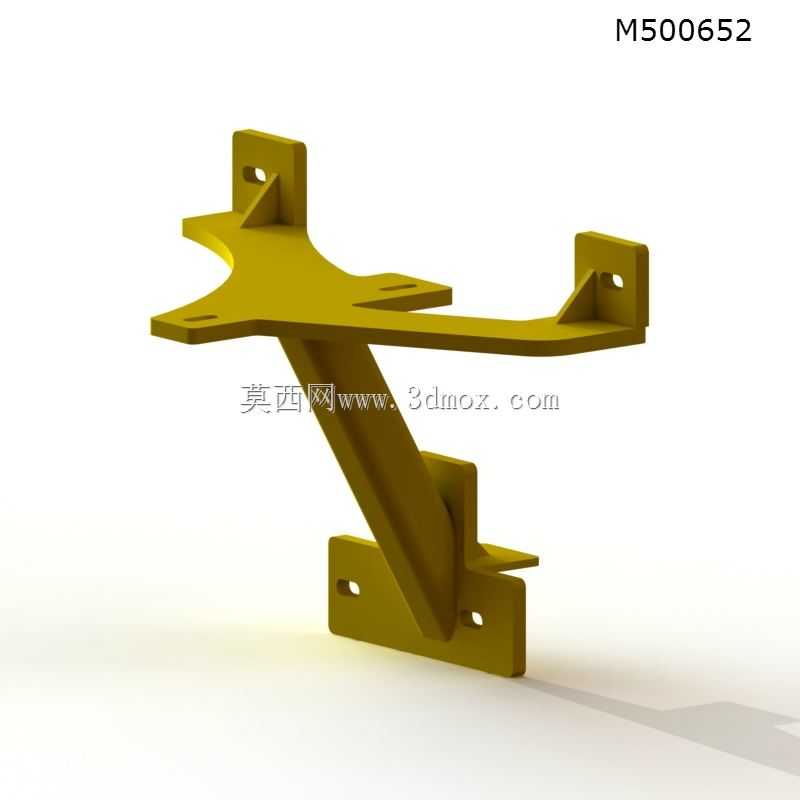

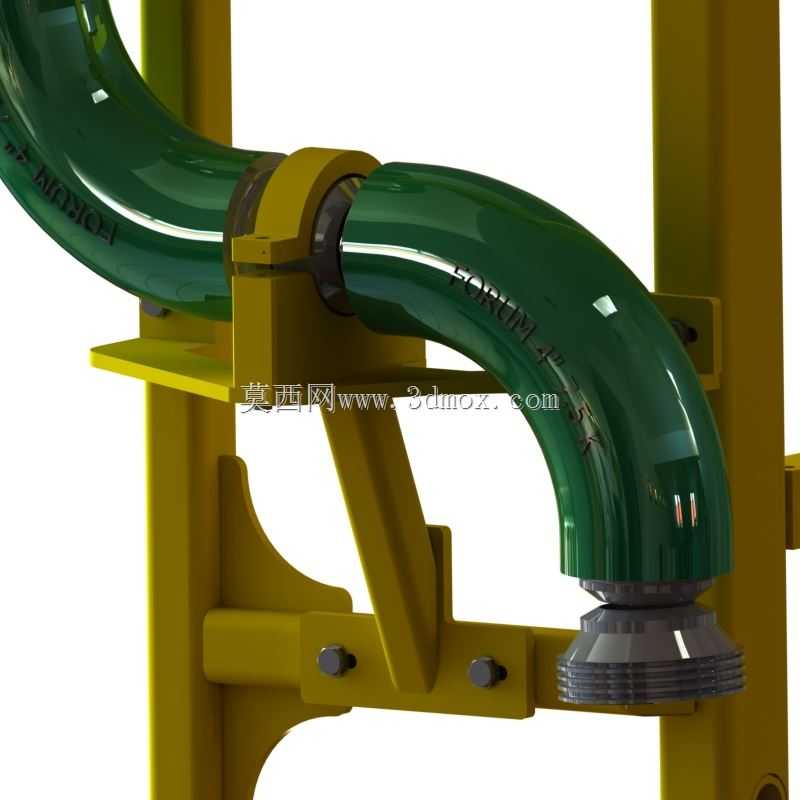

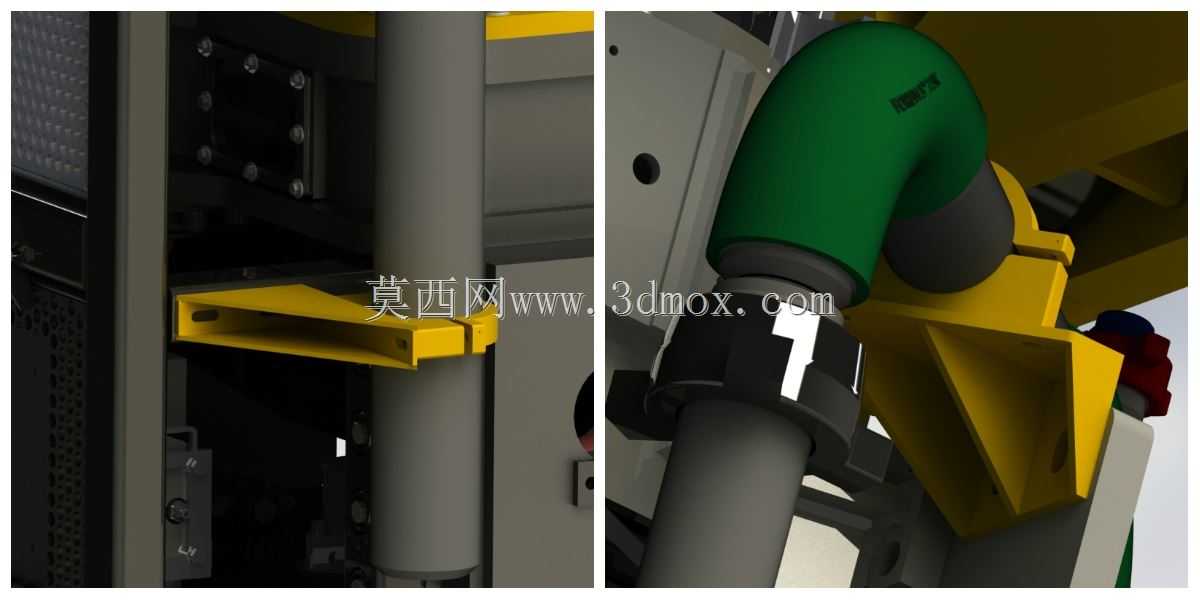

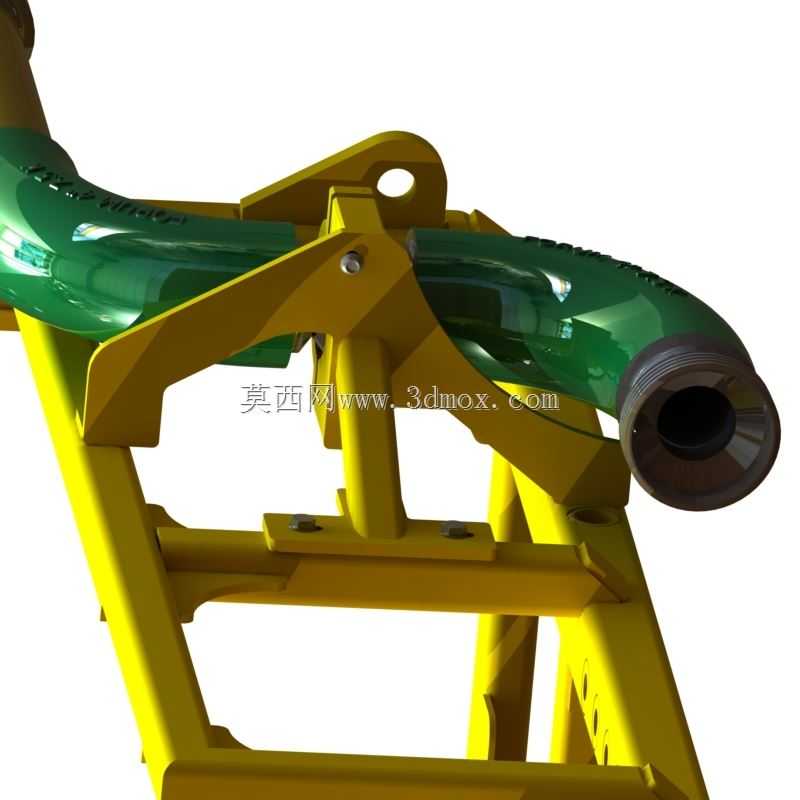

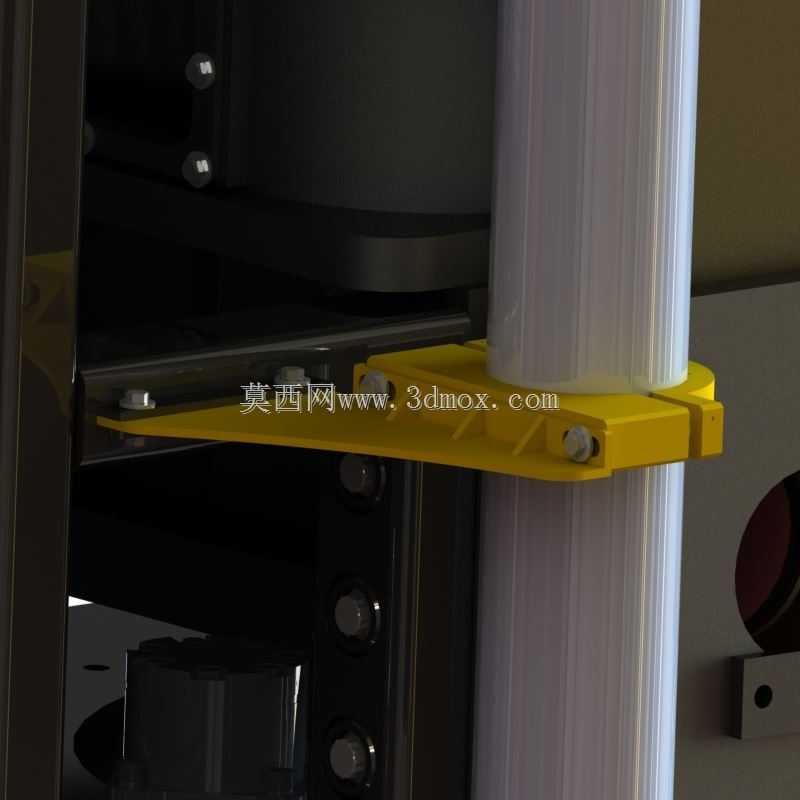

　　这款抱箍式管线支撑构件，主要应用于石油钻井、盾构施工、泥浆循环系统的现场管路布设场景，在长距离泥浆输送管路的排布作业中，承担管线径向限位、承重支撑、振动缓冲的核心作用，避免泥浆输送过程中管路因介质脉冲压力、设备运行振动出现管路移位、接口松脱、焊缝开裂等工程问题。从结构设计逻辑来看，构件采用分体式抱箍加悬臂支撑的组合结构，抱箍圆弧面完全适配对应外径的钢制泥浆管线，安装时无需对管线进行截断、焊接作业，只需将两半抱箍扣合在管线预设位置，通过螺栓锁紧即可完成固定，大幅降低现场管路改造与安装的作业时长。悬臂段采用折弯成型的钢板结构，折弯角度经过力学仿真校核，在满负载承重状态下可将应力均匀分散到安装端面与抱箍连接位置，

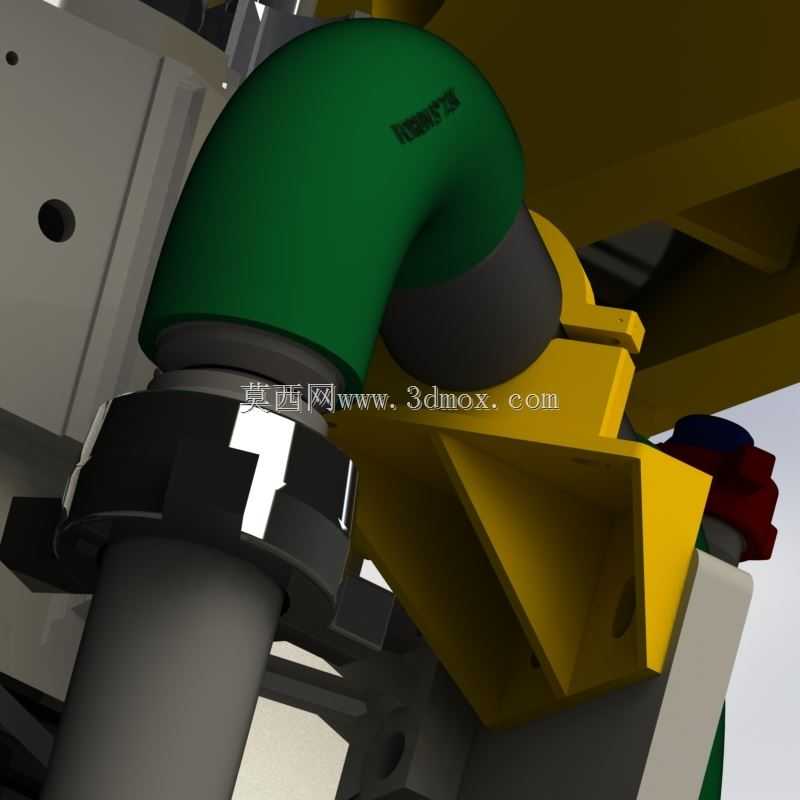

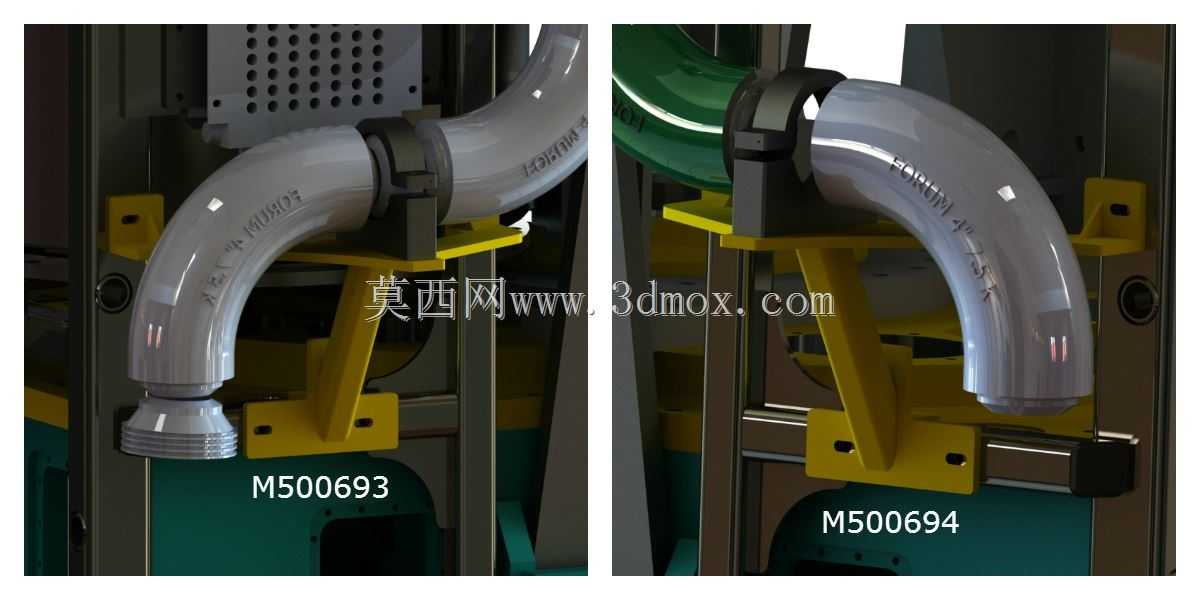

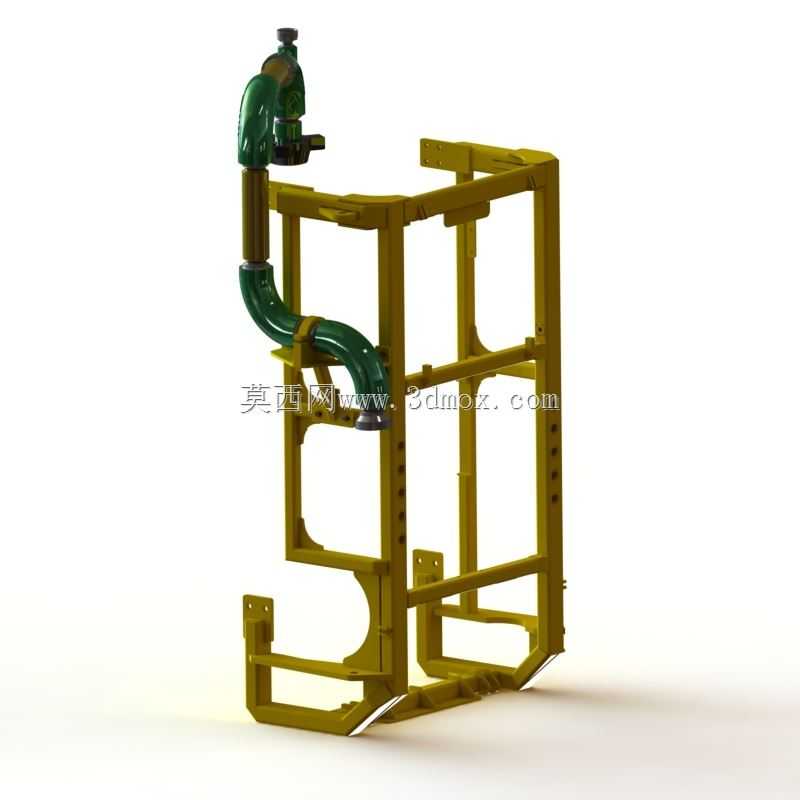

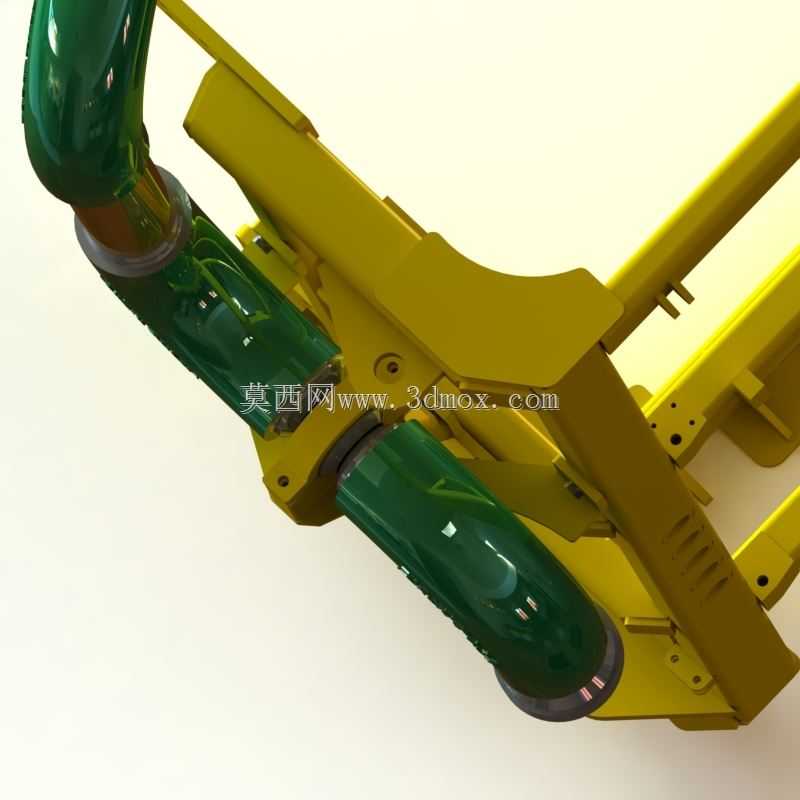

　　避免局部应力集中导致的构件变形。支撑构件的安装端面预留了对应规格的螺栓安装孔，可直接固定在设备机架、预制安装立柱或者现场钢结构支架上，安装边界适配常见的方管、圆管立柱以及平面钢结构安装面，不需要额外加工过渡连接件。在实际工况适配性上，构件的抱箍内圆弧面预留了加装橡胶减震垫的安装间隙，针对泥浆输送时高频脉冲振动的特性，加装减震垫后可有效降低振动向支撑结构的传递，减少管路连接位置的疲劳损耗。悬臂段的长度经过优化设计，既可以保证管线与安装立面之间预留足够的操作空间，方便后期对管路进行防腐维护、接口检修作业，也不会因为悬臂过长导致支撑刚性不足，在大流量泥浆输送时出现管路晃动幅度过大的问题。从建模细节来看，构件的所有折弯圆角、螺栓过孔间隙、

　　焊道预留位置都完全参照实际钣金加工工艺要求设置，抱箍的合页连接位置预留了足够的转动间隙，保证现场安装时两半抱箍可以灵活开合，锁紧螺栓的孔位公差按照机械加工通用公差设置，可直接导出工程图用于下料加工。这类支撑构件在泥浆循环系统的布设中属于用量较大的标准辅件，不同的安装位置可根据管线的承重、振动幅度调整板材厚度与抱箍锁紧螺栓的规格，该模型的参数化结构可快速调整尺寸适配不同外径的泥浆管线，满足不同工况下的管路支撑需求。
