小型拖挂挂车悬挂车桥结构设计

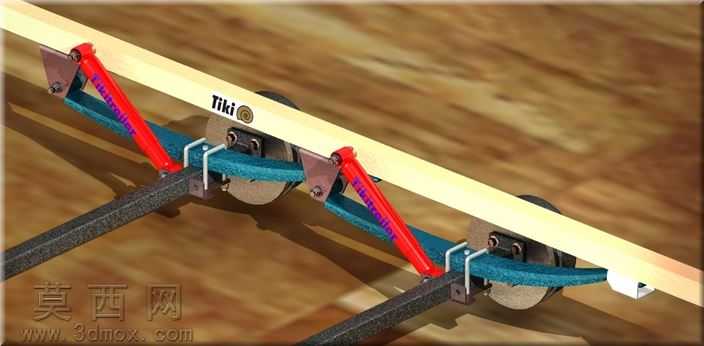

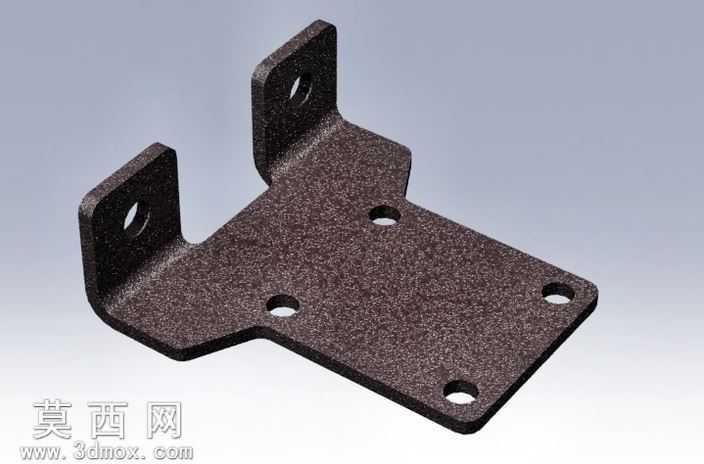

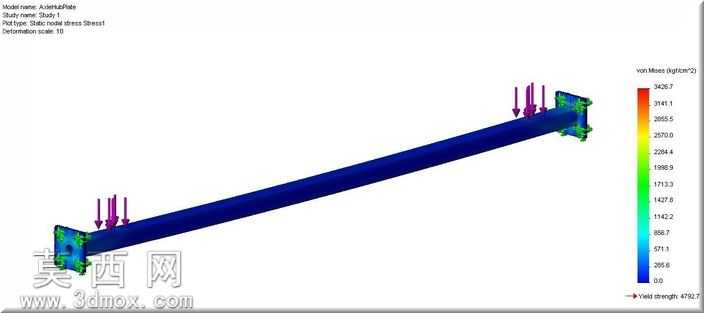

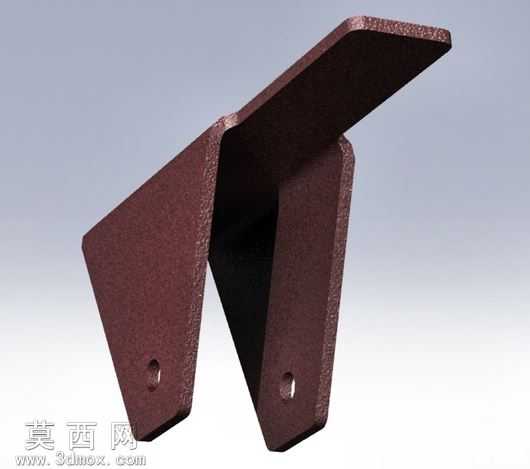

该作品为小型拖挂挂车的车桥悬挂系统三维建模设计，整体采用等比例参数化建模方式完成，完整还原了拖挂车桥的装配逻辑与结构细节。建模过程中首先完成承载纵梁的基础特征搭建，采用矩形截面型材作为主承载梁体，匹配实际小型拖挂的承载尺寸设定梁体宽度与厚度参数，保证梁体的抗弯承载性能符合设计预期。随后完成轮轴组件的建模，轮组采用实心滚轮结构，匹配金属轮轴的装配关系，轮轴与梁体之间通过U型固定卡扣完成锁止，卡扣的折弯角度、安装孔位均按照实际装配公差设定，保证虚拟装配时无干涉问题。悬挂减震部分采用红色弹性阻尼构件作为核心减震部件，构件两端通过铰接吊耳分别与梁体、下方的横向支撑臂连接，铰接位置预留了转动间隙，模拟实际使用时的摆动行程，横向支撑臂采用弧形截面型材设计，既可以承接轮组的径向载荷，又可以配合减震构件完成纵向冲击的缓冲。模型的材质渲染贴合实际工业产品的材质表现，主承载梁体采用米黄色工程塑料与金属复合材质表现，表面印制产品标识还原真实产品细节；减震构件采用亮红色工程塑料材质，表面做哑光防滑纹理处理；金属铰接件、U型卡扣采用镀锌金属材质，表现出金属件的冷调光泽与细微磨砂质感；滚轮采用硬质耐磨橡胶材质，表面做粗糙纹理处理模拟橡胶的摩擦质感；下方的牵引连接臂采用黑色哑光金属材质，表现出钢制构件的厚重质感。设计过程中重点考量了小型拖挂的使用场景，针对非铺装路面的行驶需求，将悬挂的摆动行程设定在合理区间，既保证行驶时的缓冲效果，又避免行程过大导致的行驶稳定性下降；所有连接位置的紧固件均做了细节还原，螺栓、螺母的尺寸符合通用五金件的标准规格，方便后续加工时直接选用标准件完成装配；轮组的安装位置经过反复校核，保证左右轮的同轴度误差控制在合理范围内，避免拖挂行驶时出现偏磨、跑偏的问题。整体模型装配层级清晰，各部件的配合关系明确，既可以作为小型拖挂产品的设计参考，也可用于相关机械结构的教学演示，完整展现了拖挂车桥悬挂的工作原理与结构组成。
