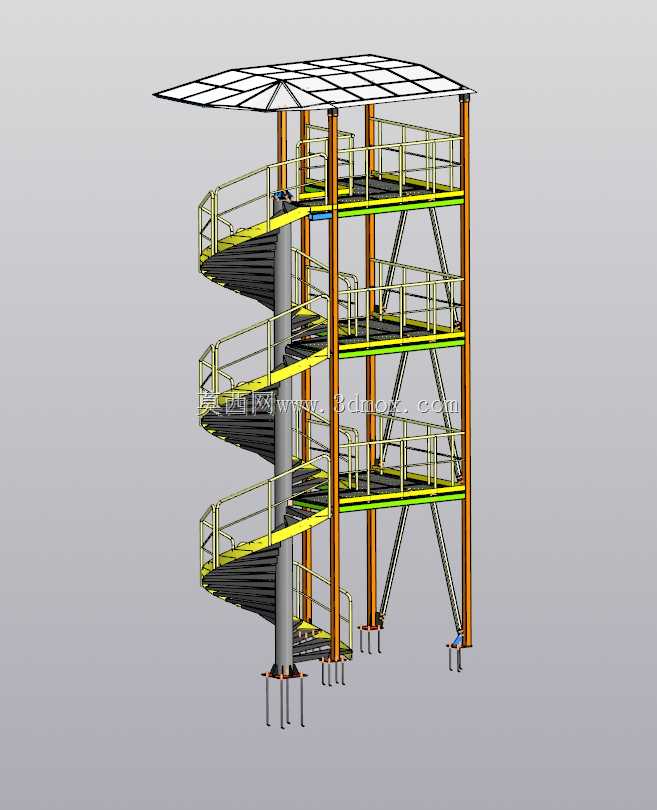

带遮阳顶棚三层户外螺旋钢梯结构

　　这款三层螺旋梯主要适配户外多层作业平台、厂区设备登高巡检、临时观礼台等场景的垂直通行需求，区别于常规直跑梯，螺旋式的排布方式能在极小的占地范围内完成三层高度的爬升，尤其适合场地局促、无法预留大尺寸梯道安装空间的户外作业区域。从结构设计逻辑来看，中心采用单根厚壁圆柱作为主承重芯柱，所有踏步板均通过焊接连接件与芯柱固定，踏步外侧依托四根竖向型钢立柱形成外围防护框架，每一层平台位置都设置了满高的安全防护栏杆，栏杆采用横杆加竖档的排布形式，竖档间距符合高空作业防护的安全间距要求，避免人员攀爬或失足坠落。梯身顶部配套了框架式遮阳顶棚，顶棚骨架采用型钢焊接成型，表面铺设透光耐力板，既可以遮挡高空坠物，

　　也能为停留平台的作业人员遮挡直射阳光与零星降雨，提升户外使用的舒适度。安装边界方面，整套梯具的底部采用地脚螺栓与混凝土地面固定，每一层平台位置都预留了与相邻作业平台对接的连接接口，安装时可根据现场平台的实际高度微调对接段的尺寸，不需要额外大规模改造原有平台结构。踏步表面采用防滑花纹钢板制作，踏步的升面宽度与踏面深度按照人体工程学的登高步距设置，连续攀爬三层不会出现明显的步幅违和感，每段梯段的转折位置都与楼层平台平顺衔接，通行时不会出现磕碰头部的情况。外围支撑立柱之间设置了交叉斜撑，用来抵消螺旋梯爬升过程中产生的侧向扭转力，即使多人同时在梯段上通行，整体结构也不会出现明显的晃动感，顶棚的框架与四根外围立柱顶端刚性连接，进一步提升了整体结构的抗风性能，适配多数户外厂区的常规风荷载使用要求。
