高空作业外挂载人安装支架结构设计

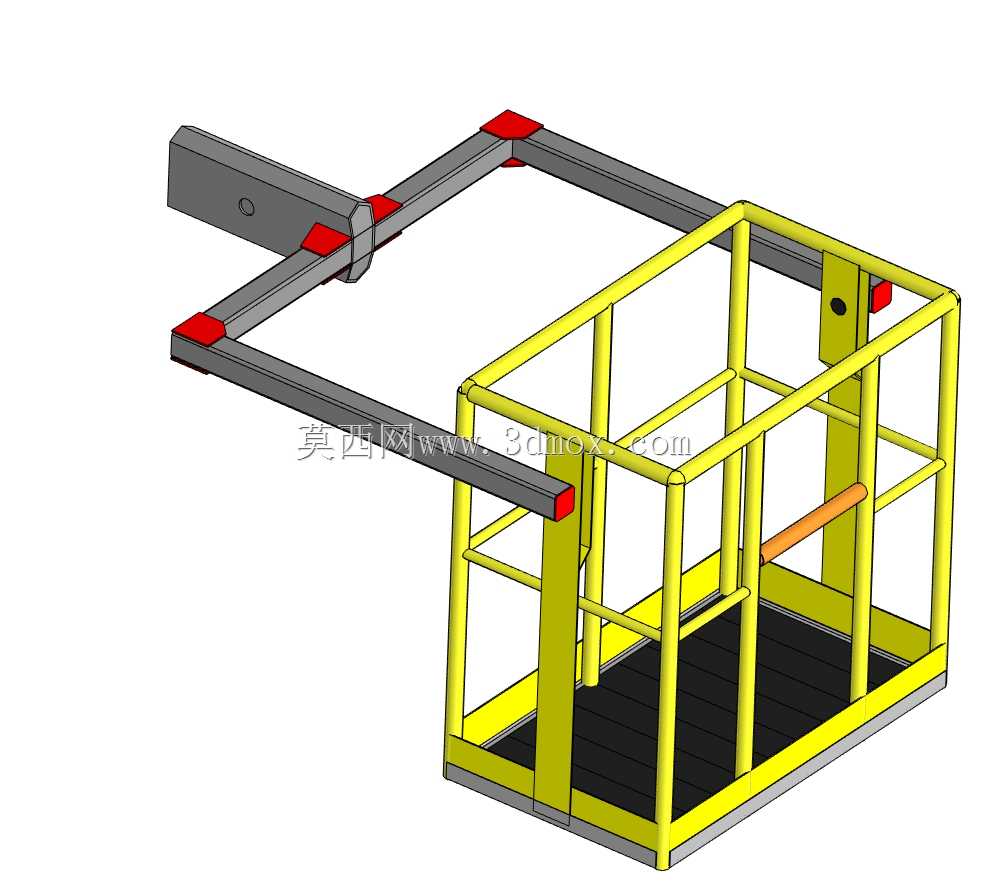

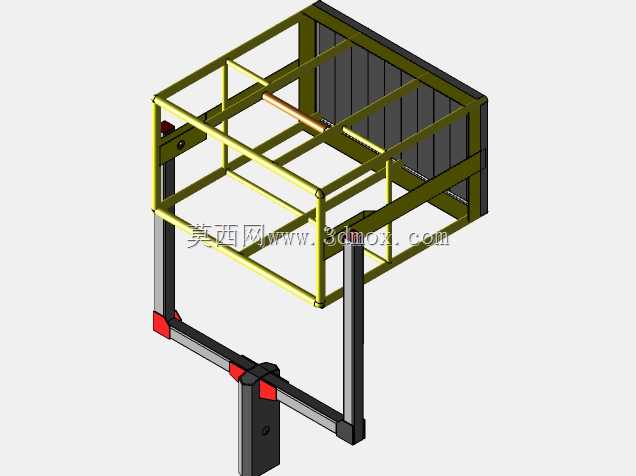

　　该结构主要应用于高空设备安装、外墙检修、通讯基站维护这类需要临时载人作业的场景，作为外挂式作业承载单元，可直接挂载在起重设备臂端或者建筑外沿的固定点位上，替代传统脚手架搭设的繁琐流程，适配短周期、点位分散的高空作业需求。从功能层面看，主体框架采用方管拼焊形成笼式承载空间，底部铺设防滑花纹板作为作业站立面，侧面预留的横向杆件可作为临时扶手，也能用来挂接工具袋、安全绳挂点，作业人员在框架内可完成设备固定、线路接驳、构件紧固等操作，前端延伸的挂接臂是核心受力部件，通过销轴结构与外部挂载点实现铰接，可适配一定角度的臂架俯仰调整，避免作业面与挂载端出现硬别卡滞的问题。设计过程中优先考虑受力传递路径，挂接臂与主框架连接的位置做了斜向加强筋处理，

　　所有方管对接的端部都设置了封板，避免管内进入积水锈蚀，框架边角位置的红色防护块采用软质橡胶材质，既可以在转运、挂载过程中避免磕碰掉漆，也能在靠近建筑墙面作业时起到缓冲作用，防止框架剐蹭外墙饰面。安装边界方面，挂接臂的销轴孔位做了统一尺寸适配，可匹配市面主流小型起重机臂端的挂接尺寸，主框架的内部净空满足单人携带工具站立作业的空间需求，整体外轮廓尺寸控制在常规货运电梯的容纳范围内，可直接整体转运到高层建筑楼顶完成挂载，不需要现场拆分焊接。结构建模时所有焊缝都做了实体化处理，受力关键位置的管材壁厚做了差异化设置，挂接臂采用厚壁方管保证抗弯强度，主框架侧栏采用稍薄的管材控制整体自重，底部承载板下方额外增设了横向支撑梁，

　　避免人员站立时出现底板下挠变形，挂接端的销轴孔做了衬套预留位，长期使用磨损后可直接更换衬套，不需要整体更换挂接臂，降低后期维护成本。实际使用时，该支架可根据作业面的位置调整挂载角度，框架侧面预留的安装孔位可拓展加装工具置物板、线缆挂钩等附属配件，适配不同作业场景的个性化需求，笼式结构的四周护栏高度符合高空作业防护标准，作业人员在内部操作时不需要额外搭设临边防护，大幅缩短高空作业的前期准备时间。
