便携式家用网状雾化器产品结构设计

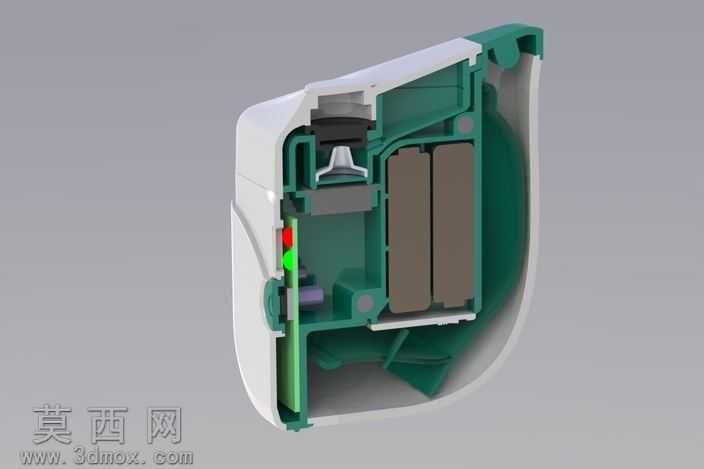

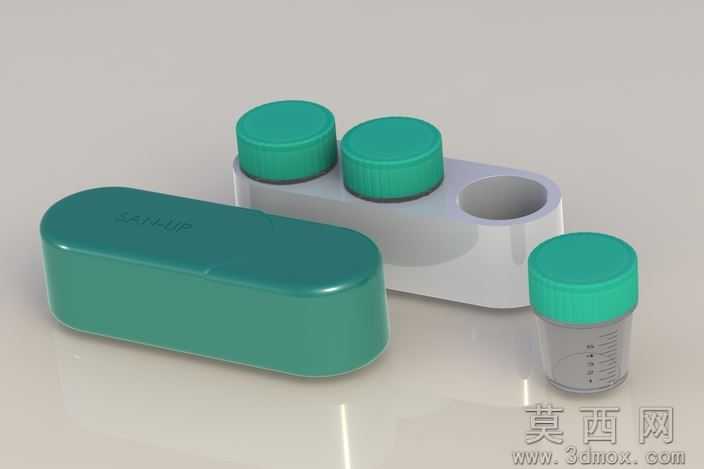

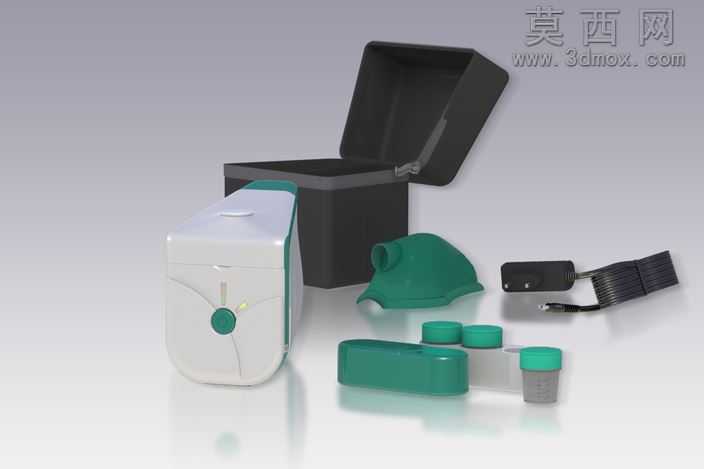

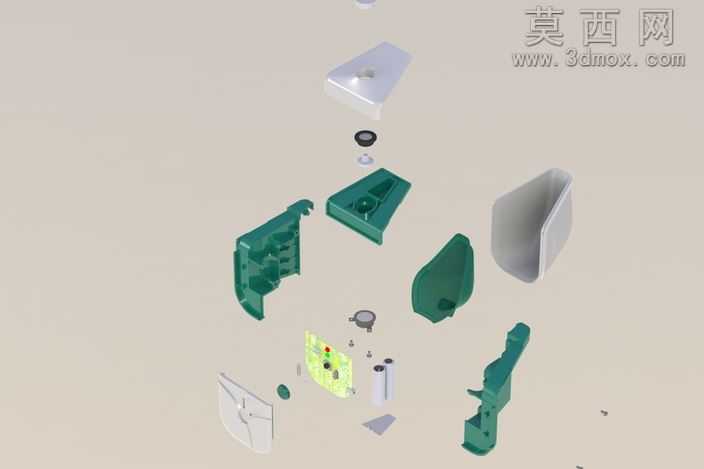

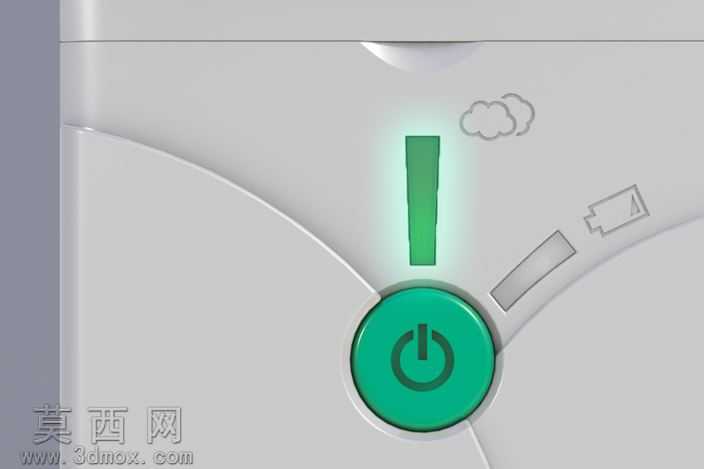

本作品为便携式网状雾化器的完整三维结构设计，建模过程中严格遵循医疗便携设备的人机工程设计逻辑，采用SolidWorks完成全参数化建模，所有零部件均保留可编辑的特征参数，方便后续根据生产需求调整尺寸公差。整体模型包含主机本体、密封收纳盒、雾化面罩、药杯组件、电源连接线以及备用密封盖等全部配套部件，各部件之间的装配关系完全还原实际产品的配合逻辑，主机与收纳盒的卡扣结构、面罩与主机的插接定位、药杯与雾化腔的密封配合都做了精准的结构还原。渲染阶段采用哑光医疗级白绿配色方案，主机外壳做细磨砂哑光材质处理，还原医用塑料的温润质感，收纳盒采用半哑光深灰硬质塑料材质，面罩部分采用半透明软质硅胶材质表现，金属接插件部分做细微的拉丝金属质感，所有部件的边缘都做了符合医疗产品安全标准的圆角处理，无尖锐棱角。设计思路上充分考虑家用便携场景的使用需求，将所有配件整合在配套的硬质收纳盒内，收纳盒采用翻盖卡扣式结构，闭合后可实现防尘密封，方便用户外出携带存放；主机本体采用符合手持握持弧度的曲面造型，正面设置单颗操作按键，简化用户操作流程，药杯采用小容量定量设计，适配家用雾化治疗的单次用药剂量，备用密封盖可在药杯未使用时实现防尘密封，电源接口采用通用的Micro-USB规格，适配日常常见的充电设备，降低用户的使用成本。模型的内部结构也做了完整还原，包含雾化片安装位、电池仓、控制电路板定位槽等内部结构，可直接用于后续的结构验证、手板打样以及生产开模参考，所有配合间隙都按照注塑生产的公差标准预留，确保设计方案具备实际落地生产的可行性。
