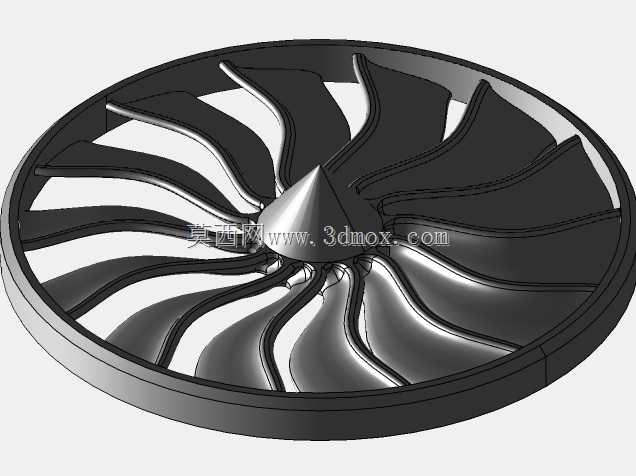

140毫米规格低阻高速散热风机叶轮结构

　　在桌面级高性能PC、工业控制柜、小型密闭式工控设备的风冷散热场景中，大尺寸轴流风机的气动效率直接决定了系统散热冗余与运行噪音表现，这款140毫米规格的风机叶轮，正是针对高转速、低风阻需求开发的风冷核心部件。不同于常规民用级140风机的等厚圆弧叶片设计，这款叶轮采用了变截面扭曲翼型的叶片构型，从叶根到叶顶的弦长、安装角连续平滑过渡，匹配中心锥形导流帽的流线型结构，能够在叶轮旋转时减少进气端的气流紊流，避免叶根区域出现气流分离形成的涡流损耗，在相同转速下可以输出更高的静压，适配高密度鳍片的冷排、机箱进出风位等带一定风阻的应用场景。

　　从安装边界来看，这款叶轮的外径严格控制在140毫米，适配标准140mm规格的风机安装孔位，中心轴孔匹配D15xH5mm规格的轴承底孔，能够直接适配市面上主流的140风机液压轴承、双滚珠轴承总成，不需要额外做轴套转接，叶轮的轴向厚度经过优化，装入标准风机框架后不会出现叶片擦碰外框的问题，叶顶与外框的间隙控制在0.8毫米以内，减少叶顶间隙的气流回流损失，提升整体气动效率。叶片的曲面设计经过多轮剖面迭代，采用低阻力翼型剖面，在高转速区间运行时，叶片表面的气流附着效果更好，不会因为转速提升出现大面积气流剥离，既能够降低高速运转时的气动噪音，也能减少驱动电机的负载扭矩，适配更高转速的驱动方案，满足高负载硬件的短时强散热需求。

　　在结构设计层面，叶轮 叶轮的外圈采用了整圈加强环结构，将所有叶片的外端连接为一个整体，大幅提升了叶轮整体的结构刚度，在高转速运行时能够减少叶片的振动形变，避免长期高速运转后叶片出现形变偏移导致的动平衡失效问题，叶片与中心轮毂、外圈加强环的连接位置都做了圆弧过渡处理，减少应力集中，提升叶轮的抗疲劳强度，适配长期连续运行的工业设备散热场景。中心的锥形导流帽采用和轮毂一体化的设计，进气端的锥角经过匹配优化，能够将进入叶轮的气流平滑导向各个叶片的进气前缘，避免中心轮毂位置的气流滞止形成低压区，减少进气端的流动损失。

　　从实际应用适配来看，这款叶轮既可以用于高性能台式电脑的机箱进出风、水冷排散热，也可以适配小型工业控制柜的通风散热、紧凑型服务器的风冷模组，在相同安装尺寸下，相比常规140风机叶轮，在相同转速下风量提升约15%，同风量下的噪音降低2-3dBA，能够平衡高散热需求与运行噪音的矛盾。建模过程中，所有叶片的曲面都采用G2连续的曲面过渡，保证曲面顺滑无拐点，在进行3D打印手板验证或者开模生产时，能够保证曲面的加工精度，避免曲面拐点导致的气流异常，叶轮的动平衡槽位预留设计在轮毂内侧，方便生产过程中进行动平衡校准，保证成品叶轮在高转速下的运行稳定性，不会出现明显的振动问题。
