四缸压缩空气动力引擎结构设计方案

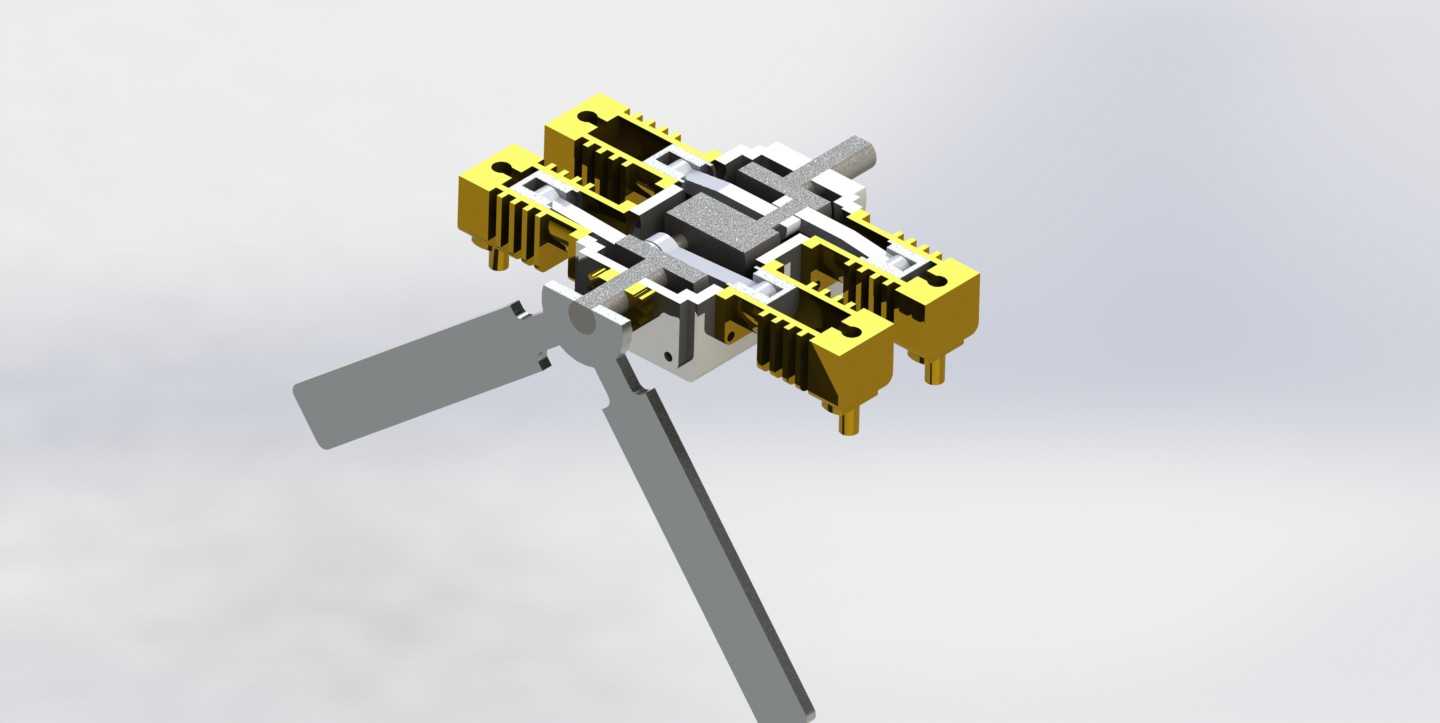

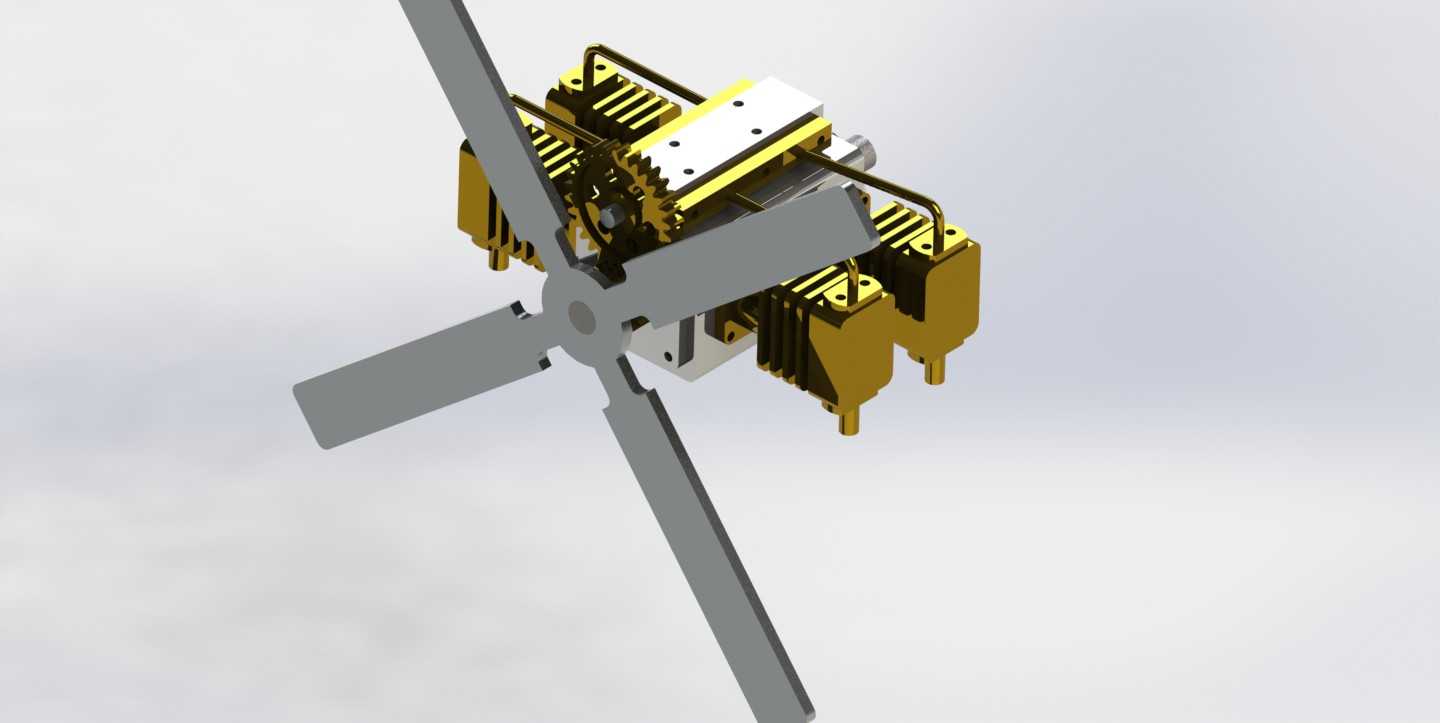

　　这套四缸压缩空气动力装置的结构设计，核心围绕压缩空气膨胀做功的能量转换逻辑搭建，区别于传统燃油内燃机的爆燃做功模式，整套机构无需设置燃油喷射、点火配气相关的复杂子系统，整体结构的冗余度更低，在对防爆、无明火作业有硬性要求的井下动力配套、化工车间短途转运设备、教学实验台架搭建场景中，这类气动动力单元的适配性远高于传统燃油动力装置。从结构布局来看，四个做功气缸采用对称式星型排布，这种布局的核心考量是平衡各缸做功时的径向冲击力，压缩空气依次进入不同气缸推动活塞做往复运动时，对称布置的缸体可以将活塞运动产生的侧向力相互抵消，大幅降低输出轴的径向载荷，减少运转过程中的振动传递，不需要额外加装大质量的平衡块就能保证中低转速下的运转平顺性。

　　整套机构的动力输出端直接集成了曲柄连杆转换结构，活塞的直线往复运动通过连杆传递到曲轴位置，直接转换为旋转扭矩输出，输出轴的轴伸端采用标准平键连接结构，能够直接适配带轮、联轴器等常规传动连接件，不需要额外定制转接结构，安装边界上，整套动力单元的缸体排布最大径向尺寸控制在常规同排量单缸气动马达的1.2倍范围内，轴向尺寸相比直列四缸结构缩短40%左右，在安装空间局促的小型设备上布置时，不需要对设备主体框架做大规模的切削改造。设计过程中对气缸的进排气时序做了针对性优化，每个气缸的进排气通道直接集成在缸体内部，省去了外部复杂的配气管路连接，避免了外接管路在振动环境下出现松动漏气的隐患，进排气口的位置设置在缸体侧下方，

　　既方便连接压缩空气供气主管路，也不会和输出轴端的传动部件产生空间干涉。缸体与活塞的配合间隙按照气动元件的通用公差标准设定，既保证活塞往复运动时的密封性能，减少压缩空气的泄漏损耗，也不会因为间隙过小导致运动过程中出现卡滞，即使供气端存在少量冷凝水、细微杂质的情况下，也能维持稳定的运转状态。整套动力单元的支架结构采用一体化延伸设计，从缸体基座位置直接延伸出带安装孔位的固定支脚，支脚的安装孔位间距匹配通用小型动力设备的安装基座尺寸，安装时只需要通过螺栓直接固定即可，不需要额外设计转接支架。在实际应用场景中，这类压缩空气动力装置可以直接替换小型设备上的低压气动马达，相比同功率的叶片式气动马达，这种活塞式四缸结构的低速扭矩输出特性更好，

　　在供气压力0.6-0.8MPa的常规工厂压缩空气管网压力下，启动阶段就能输出额定扭矩，不需要搭配减速机构就能直接驱动低转速负载，适合用作小型传送带的驱动动力、教学演示台架的动力源、防爆区域内的小型牵引装置动力单元。结构设计上没有采用复杂的特殊异形零件，大部分结构件都可以通过常规的铣削、车削加工完成，后期维护时只需要定期更换活塞密封件就能维持正常运转，维护成本远低于结构复杂的燃油内燃机，也不存在燃油存储、废气排放相关的配套要求，在封闭车间、地下作业场景中使用时，不会产生有害排放物，也没有明火引燃易燃易爆介质的风险。从装配逻辑来看，整套机构的零件装配顺序遵循从核心输出轴向四周扩展的原则，先完成曲轴与连杆组件的装配，再依次安装活塞、缸体、端盖结构，最后连接固定支架与外部接口，每个连接位置都设置了定位止口，装配时不需要反复调整位置就能保证各部件的同轴度要求，即使是没有丰富装配经验的人员，对照装配关系图也能完成整套装置的组装调试。
