内燃机连杆传动结构三维设计

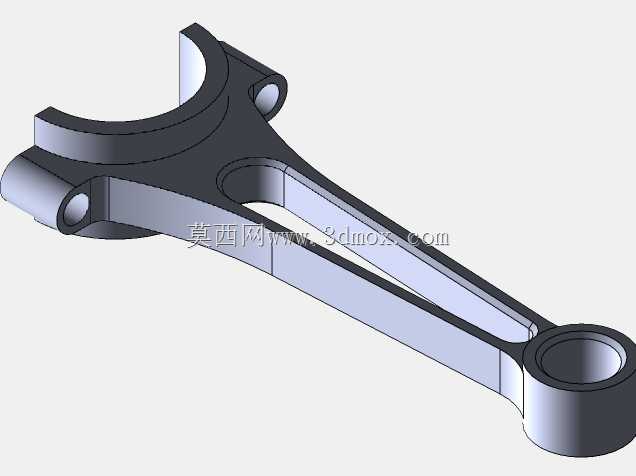

　　作为动力传递路径中的核心受力构件，这类连杆结构主要应用在往复式内燃机、活塞式压缩机等需要将直线往复运动转换为旋转运动的设备中，直接承接活塞端传递的爆发压力，再将作用力传导至曲轴输出扭矩，整个构件的受力状态复杂，同时承受交变拉压载荷与惯性力带来的弯曲载荷，设计阶段需要重点考量不同工况下的应力分布情况。从结构设计逻辑来看，该连杆采用分体式大头端设计，大头的半圆孔用于匹配曲轴的连杆轴颈，装配时通过连杆螺栓完成轴瓦的压紧固定，保证运转过程中轴瓦不发生移位；小头端为整圆结构，用于压入衬套后与活塞销配合，实现活塞与连杆的铰接。杆身部分采用工字形截面设计，这种截面形式可以在保证整体结构强度、刚度的前提下，尽可能降低构件自身重量，

　　减少高速往复运动过程中产生的惯性力，降低曲轴端的动平衡调校难度。设计过程中需要严格控制大小头孔的中心距尺寸，这个尺寸直接影响发动机的压缩比参数，一旦尺寸偏差超出公差范围，会导致整机压缩比偏离设计值，出现动力不足或者爆震等异常工况；大小头孔的圆柱度、两孔的平行度公差也需要严格控制，避免装配后出现偏磨，导致轴瓦、活塞销过早失效。安装边界方面，大头端的开合尺寸需要匹配对应曲轴的连杆轴颈直径，保证装配时连杆可以顺利穿过曲轴轴颈完成装配，螺栓孔的位置度需要与连杆盖精准匹配，避免装配后出现孔位错位导致的附加应力；小头端的外径尺寸需要预留足够的活塞内腔避让空间，避免活塞运动到上止点时与连杆小头发生运动干涉。杆身的过渡区域全部采用大圆角平滑过渡，

　　避免应力集中导致的疲劳断裂，在实际建模过程中，所有的圆角参数、截面厚度变化都需要匹配受力仿真的结果，在应力集中区域适当增加壁厚，低应力区域做减重优化，平衡构件的强度与重量指标。这类连杆的配套2D图纸会明确标注各部位的形位公差、表面粗糙度要求，其中大小头孔的工作表面粗糙度要求较高，需要满足轴瓦、衬套的压装与运转需求，两端面的平面度也需要控制在合理范围，避免运转过程中与曲轴曲柄、活塞端面出现异常摩擦。
