剖分式滑动轴承座铸铁支撑结构

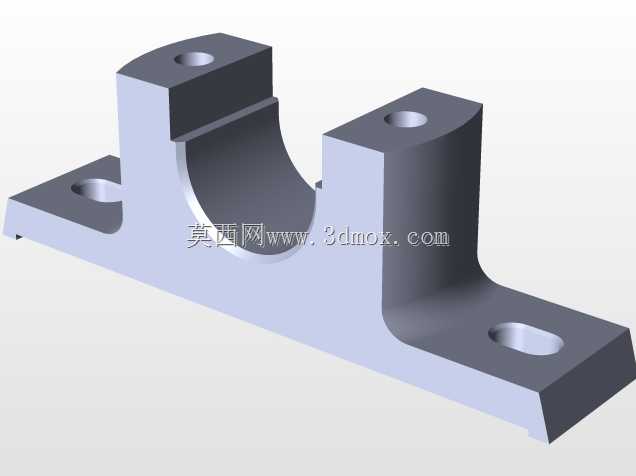

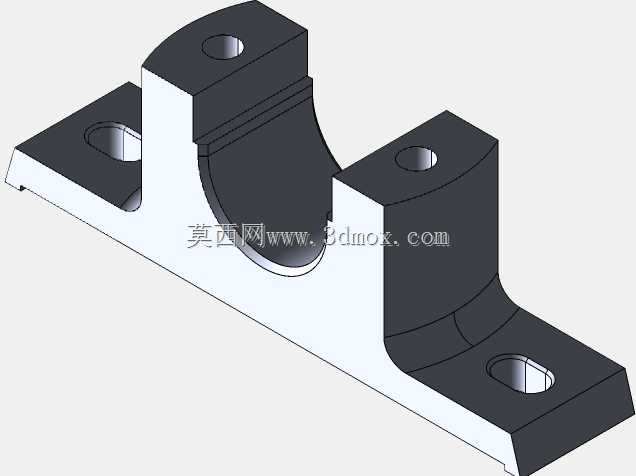

　　这类剖分式轴承支撑铸件，主要应用在各类需要支撑旋转轴系的工业设备中，从输送线传动辊、小型减速机输入输出轴，到风机、水泵的转轴支撑场景都能见到它的身影，相比整体式轴承座，它的核心优势在于轴系拆装维护时无需挪动两端的传动部件，只需拆开上半部分压盖即可完成轴瓦更换、轴系检修作业，大幅降低设备运维的拆装工作量。从结构设计来看，底部的安装底板设置了两个长圆形安装孔，这类孔型设计是为了抵消安装基面的孔位加工误差，安装时可以在小范围内调整轴承座的轴向位置，适配不同中心距要求的安装场景，底板与上部支撑立臂之间做了大圆弧过渡结构，避免直角连接处的应力集中问题，毕竟铸件在受载时直角位置很容易出现应力开裂，圆弧过渡能有效分散轴系传递下来的径向载荷。

　　中间的半圆型腔是放置轴瓦的核心位置，型腔的圆弧面加工精度直接决定轴瓦的配合精度，设计时预留了轴瓦的安装间隙，同时两侧立臂的上端面设置了螺纹孔，用来安装上半部分的轴承盖，通过螺栓锁紧后可以给轴瓦施加合适的预紧力，保证轴系运转时不会出现径向窜动。两个立臂的厚度经过载荷校核，能够承受轴系运转时产生的径向冲击力，不会因为长期受载出现立臂变形导致的轴系偏心问题。在实际选型使用时，需要重点核对安装底板的边界尺寸，确认安装基面的预留空间能够容纳整个底座，同时要核对半圆型腔的直径尺寸与配套轴瓦、转轴的直径匹配，安装孔的中心距要和基座上的预留孔位对应，避免出现安装干涉。设计这类铸件结构时，要充分考虑铸造工艺的可行性，各个壁厚尽量保持均匀，

　　避免出现壁厚突变导致的铸造缩孔缺陷，过渡位置的圆角大小也要符合铸造工艺要求，防止浇注时出现冷隔问题，同时承载面的加工余量要预留合理，既要保证加工后的尺寸精度，也不会因为余量过大增加不必要的加工成本。这类支撑结构在实际运转中，除了承受轴系的径向载荷，部分场景下还会承受一定的轴向力，所以立臂与底板的连接位置做了加厚处理，保证整体结构的刚性，避免轴系运转时出现支撑晃动，影响整套传动系统的运转稳定性。
