温室型材固定用折弯支撑夹具结构

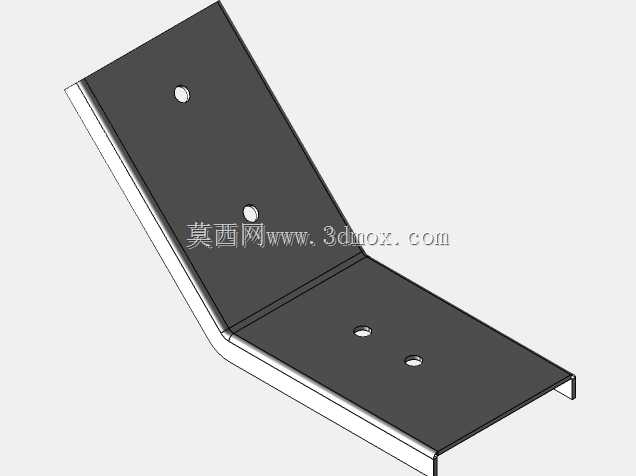

　　这类折弯支撑夹具主要应用在温室搭建场景中，负责两根相邻型材的连接固定，在温室主体框架的节点位置承担定位与载荷传递作用，避免型材受风压、覆盖件重力作用出现移位或形变。从结构来看，整体采用1.6mm厚度的板材经钣金折弯成型，截面为规整方形，折弯角度匹配温室型材的安装夹角，不需要额外拼接或焊接工序，一体成型的结构能减少装配环节的应力集中点。

　　设计阶段优先考虑安装便捷性，两个折弯翼面上分别预留对应安装孔位，其中一侧翼面设置2个安装孔，另一侧翼面设置2个安装孔，孔位间距匹配常规温室型材的标准安装孔距，现场装配时不需要二次打孔，直接采用标准紧固件即可完成固定，能大幅缩短温室搭建的现场作业周期。折弯边缘做了小尺寸折边处理，既可以提升整体板材的结构刚性，避免薄板材受载后出现翘曲变形，也能去除板材剪切后的锐边，防止安装作业时划伤施工人员。

　　从安装边界来看，夹具的折弯半径控制在板材厚度的1.5倍，既符合钣金折弯的工艺要求，避免折弯处出现裂纹或减薄过量，也能保证两个翼面与型材表面完全贴合，不会出现安装间隙导致的连接松动。翼面的宽度尺寸刚好覆盖型材的安装接触面，不会超出型材轮廓干涉相邻构件的布置，整体结构紧凑，在保证连接强度的前提下尽可能减少材料用量，控制构件自重。

　　建模过程中采用钣金特征构建，所有折弯参数、孔位尺寸、折边结构都完全匹配实际钣金加工的工艺要求，展开后的板材轮廓可以直接用于数控下料，不需要二次调整工艺参数。结构受力方面，1.6mm的板材厚度经过校核，完全能满足温室常规工况下的载荷要求，在常规风压、积雪载荷作用下不会出现塑性变形，连接可靠性可以覆盖温室的全使用周期。这类夹具的结构通用性较强，除了温室场景外，也可用于其他采用同规格型材搭建的框架结构节点固定，只需要调整孔位间距即可适配不同规格的型材安装需求。
