通讯设备用带安装法兰的防护壳体结构

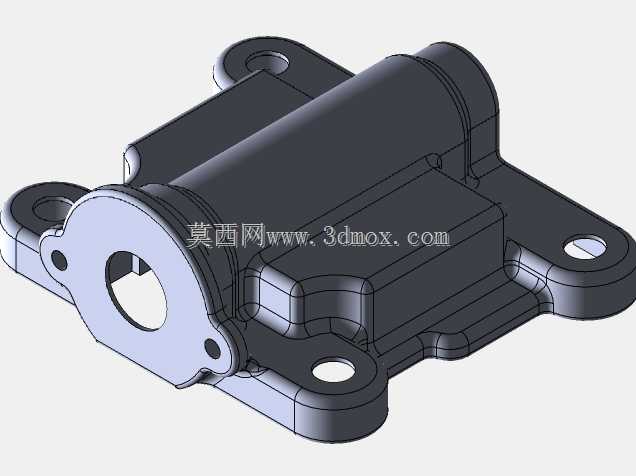

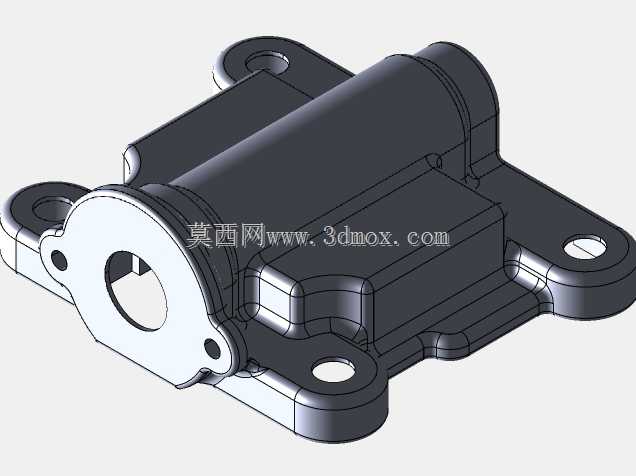

　　这类带多安装耳的壳体结构，主要应用在手持通讯终端、小型工业通讯模组这类需要内置核心电路与传动组件的场景中，核心作用是为内部的电路板、信号传输元件、小型执行机构提供物理防护，隔绝外界粉尘、潮气的侵入，同时承担内部组件的定位承载功能，避免设备受外力冲击时内部元件出现移位、引脚脱焊这类失效问题。从结构设计逻辑来看，整个壳体采用一体化的腔体式布局，主体筒状腔体用来容纳轴向排布的圆柱形功能组件，侧面延伸的方形凸台区域用来放置板状电路元件，腔体与凸台之间做了平滑的圆角过渡，既可以减少注塑或压铸成型时的应力集中问题，也能避免棱角处应力开裂，提升壳体整体的抗冲击性能。安装边界上，壳体向外延伸出四个带通孔的安装耳，安装孔的位置做了局部加厚处理，

　　孔位周边设计了沉台结构，装配时紧固件可以完全沉入沉台内，不会突出壳体表面影响设备的整体装配间隙，四个安装耳的孔位坐标适配对应通讯设备的内部安装骨架，装配时不需要额外做调整垫片就能完成定位，能有效缩减装配工序的耗时。设计过程中，前端面的圆形开孔是功能对接窗口，用来对接外部的信号传输接头或者操作旋钮，开孔周边做了一圈凸起的止口结构，装配对接端盖时可以直接嵌入止口定位，既能够保证对接的同轴度，也能在接缝处形成迷宫式密封结构，提升接缝位置的防护等级。壳体的壁厚采用均匀化设计，整体壁厚保持一致，仅在安装孔、对接止口这些受力位置做局部加厚，既可以控制整体的重量，也能避免成型过程中出现缩痕、翘曲这类成型缺陷，壳体内部还预留了对应的定位筋条位置，

　　内部元件装配时可以顺着筋条滑入到位，不需要额外做定位治具就能完成元件的预固定，能大幅提升组装的效率。这类壳体在实际使用中，除了基础的防护承载功能，外表面的平整区域还可以预留标识印制的位置，不需要额外粘贴铭牌就能完成设备参数、标识的标注，同时壳体的棱角位置全部做了倒圆角处理，手持操作时不会出现硌手的问题，适配手持通讯设备的使用场景。
