多灯珠强光LED手持手电筒三维结构设计

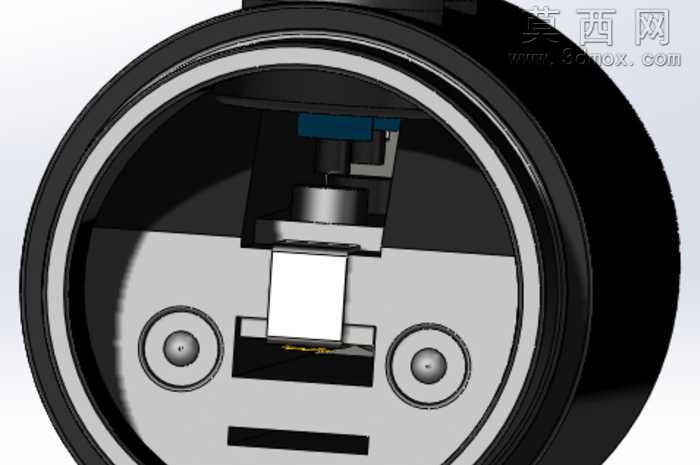

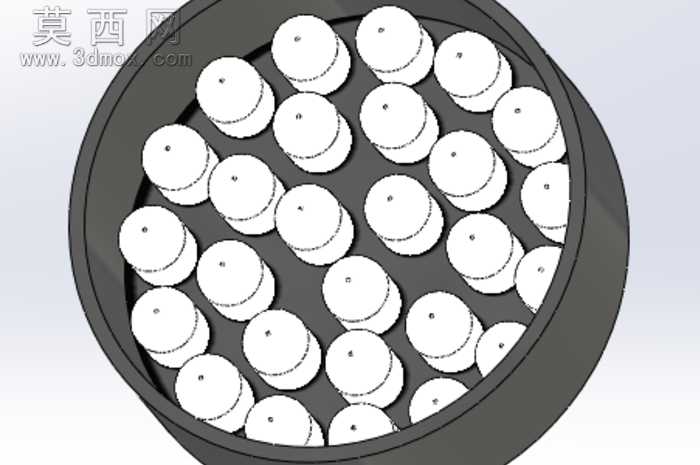

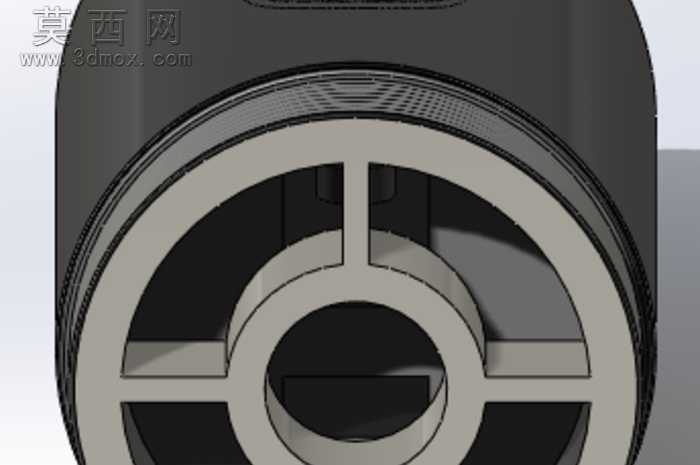

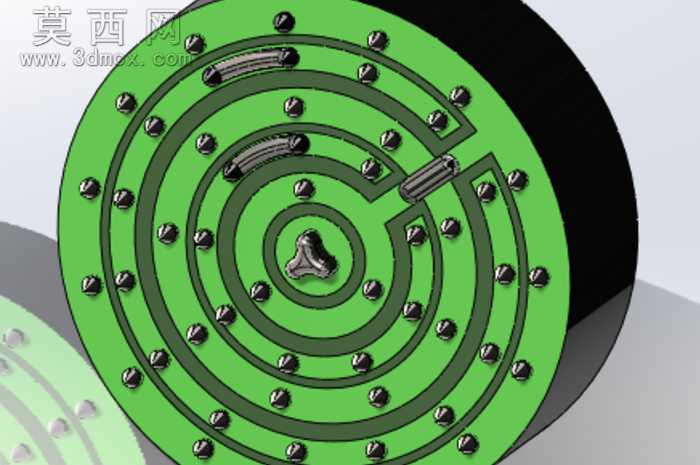

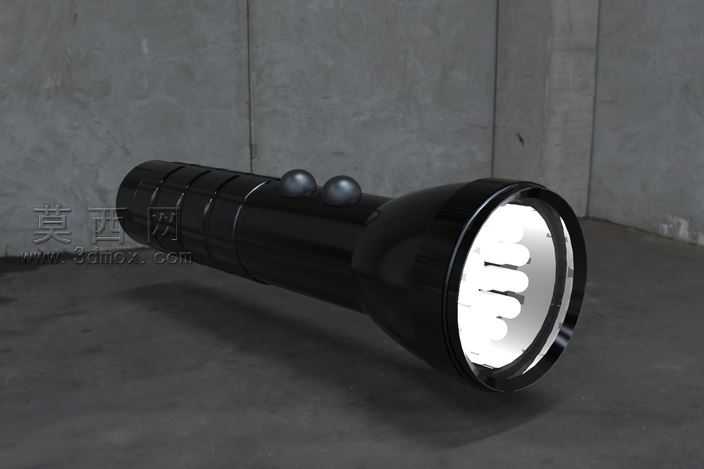

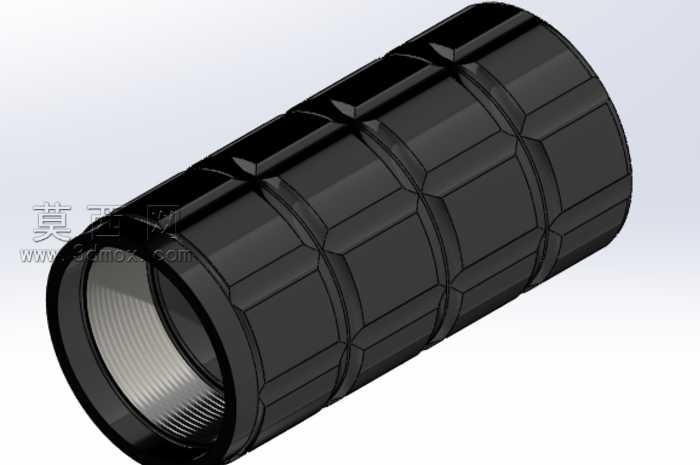

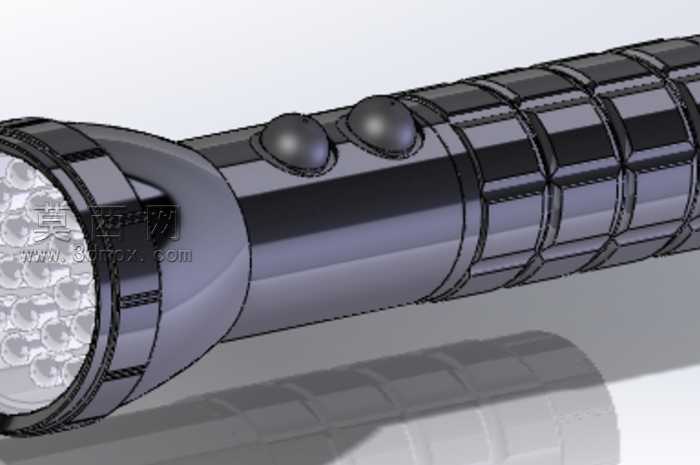

本作品为多灯珠强光LED手持手电筒的三维参数化建模成果，建模过程中严格遵循手持照明设备的人机工程设计准则，整体采用筒身一体化的流线型结构布局。建模阶段首先完成核心基准特征的搭建，以筒身中心轴线为全局设计基准，依次构建灯头组件、握持筒身、尾部端盖三大核心模块的基础轮廓。灯头部位采用多颗LED灯珠矩阵式排布的结构设计，建模时对每颗灯珠的安装位、聚光杯的曲面弧度、灯头外圈的防滑防撞凸棱都做了精细化的特征还原，保证灯头结构既满足光学聚光的功能需求，又具备抗摔防护的结构强度。筒身部分做了分段式的防滑纹理设计，表面的环状凹槽与凸起筋条均匀排布，同时在筒身上部设置了两颗功能控制按键，建模时对按键的凸起弧度、按键与筒身的装配间隙都做了精准的参数控制，既保证握持时的摩擦力符合手持使用的需求，也让按键操作的触感反馈符合日常使用习惯。材质渲染阶段，筒身主体采用硬质阳极氧化铝合金的材质表现，还原金属表面细腻的磨砂哑光质感，灯头透明部位采用高透PC材质，设置了合理的透光率与轻微的折射效果，按键部位采用软质硅胶材质，通过调整材质的粗糙度与弹性质感，区分不同部件的材质差异。结构设计上充分考虑了产品的装配合理性，筒身内部预留了电池仓、控制电路板的安装空间，各部件之间的连接卡扣、螺纹装配位都做了对应的结构特征，保证模型可直接用于后续的结构验证与开模参考。整体建模过程中所有特征均采用参数化驱动，各部位尺寸可根据实际设计需求快速调整，曲面过渡均做了连续性优化，无尖锐棱角与破面问题，渲染效果还原了真实产品的光影质感，清晰展现了手电筒的结构细节与外观设计特点。
