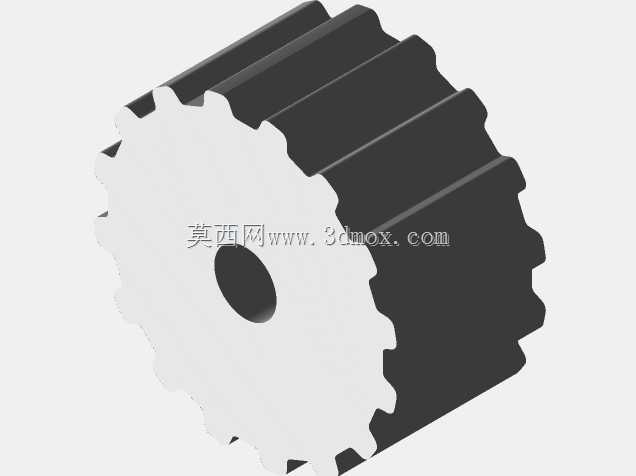

16齿T5型同步带轮12mm孔径5mm结构

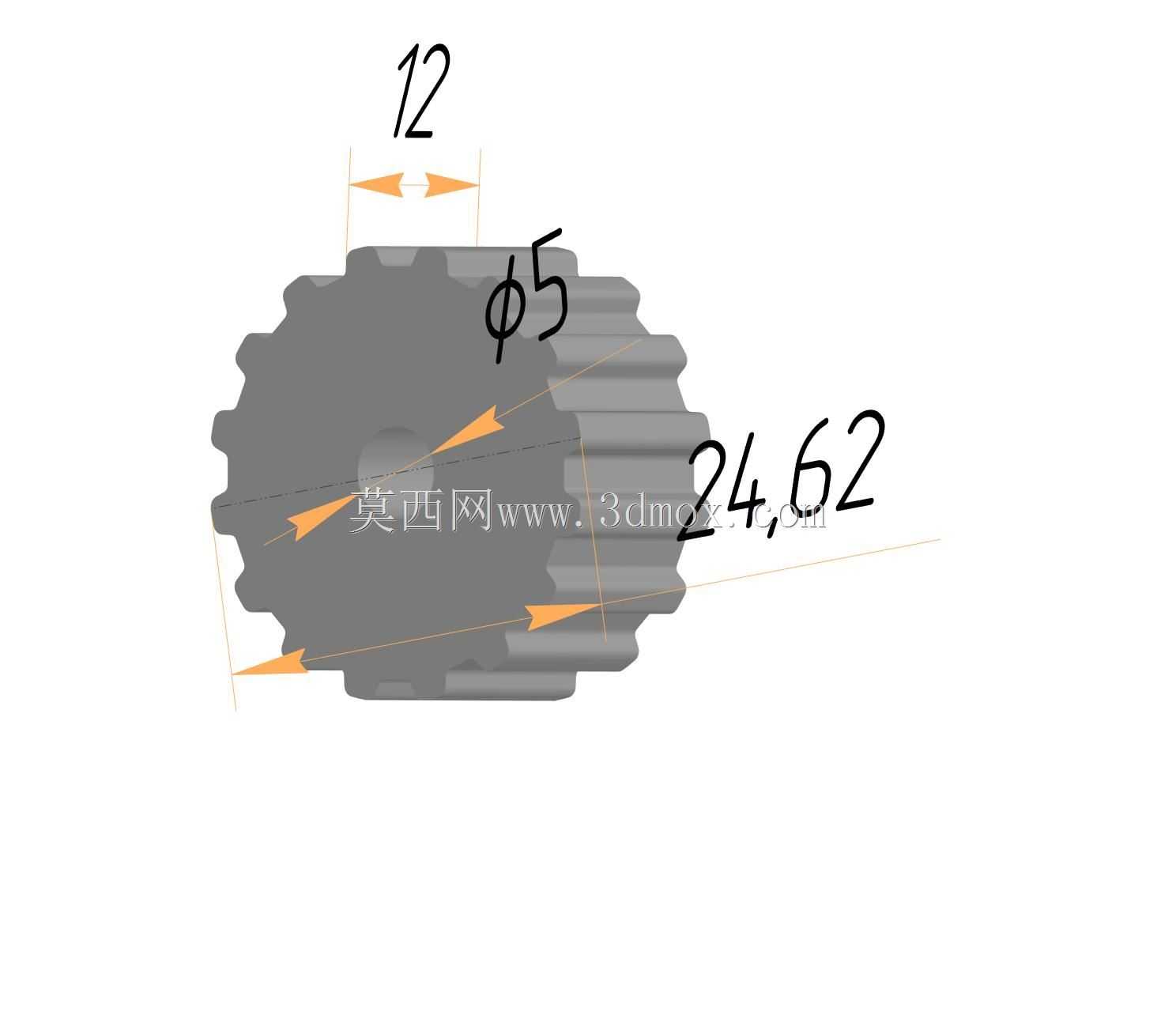

　　在轻工输送、小型自动化传动工位中，T5齿型同步带轮的应用覆盖了多数需要精准同步传动、低滑移传动需求的场景，这类带轮依靠齿形啮合传递动力，相比平带传动不存在打滑丢转的问题，相比齿轮传动又具备缓冲吸振、安装容错率更高的优势，适合小载荷、定传动比的动力传递工位。这款16齿的T5带轮，设计时优先匹配节距5mm的T5型同步带，齿廓曲线按照标准T5齿形修型，保证带齿与轮齿啮合时的接触面积均匀，避免局部应力集中导致的带齿异常磨损，延长同步带的实际使用寿命。从安装边界来看，带轮的内孔直径为5mm，适配常规的5mm直径光轴或者D型切削轴，安装时可通过顶丝或者键连接实现周向固定，保证传动过程中带轮与轴不发生相对转动；带轮的齿部总宽度为12mm，

　　适配宽度10mm及以下的T5同步带，安装时需要预留轴向窜动余量，避免带轮与机架或者相邻传动件发生剐蹭。带轮的齿顶圆直径控制在24.62mm，这个尺寸是按照T5带轮的节圆直径减去两倍齿顶高计算得出，加工时需要严格控制齿顶圆的径向圆跳动公差，否则带轮高速运转时会出现同步带上下跳动的问题，加剧带体的疲劳损耗。设计这类小规格同步带轮时，通常会优先考虑轻量化与结构强度的平衡，轮体采用实心结构即可满足小载荷传动的强度需求，不需要额外做减重孔设计，避免加工工序复杂化，同时实心结构的动平衡更容易保证，在每分钟数千转的工况下也不会出现明显的振动。在实际设备选型时，需要注意带轮的安装中心距要预留张紧调节余量，

　　通常中心距的调节范围控制在带轮节圆周长的2%到5%之间，既保证同步带安装时有足够的装入余量，也能在带体出现拉伸松弛时重新张紧，不需要频繁更换同步带。这类小齿数T5带轮通常用在传动比要求较大的从动端或者主动端，搭配不同齿数的带轮可以实现精准的转速匹配，常见于小型输送线、3D打印传动机构、办公自动化设备、小型包装机械的进给工位中，安装时要保证两带轮的端面共面，偏差控制在1度以内，否则同步带会出现偏磨、爬齿的问题，大幅缩短传动组件的维护周期。
