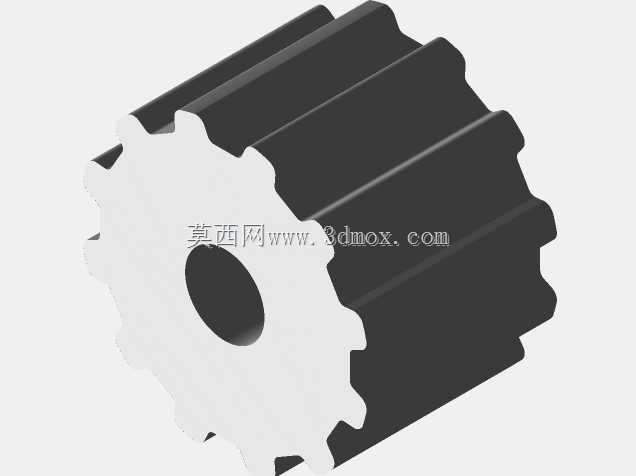

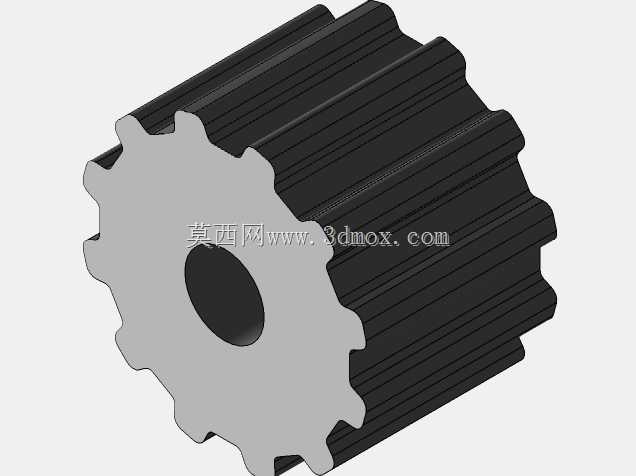

12齿T5型同步带轮适配5mm安装轴径

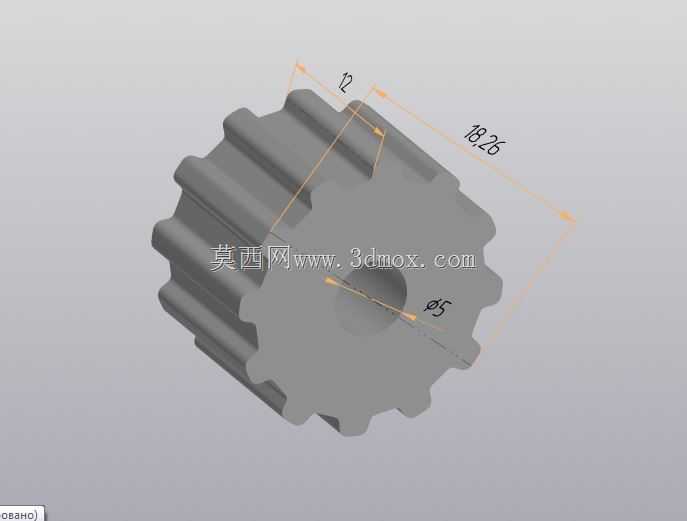

　　在轻载精密传动的场景里，小规格同步带轮的选型往往直接决定整套传动机构的运行稳定性，这类12齿T5齿形的带轮，常被用在小型通讯终端装配工装、桌面级自动化送料机构、微型输送模组这类对传动精度有要求但负载不大的设备中。T5齿形属于梯形齿同步带的常规规格，齿距5mm的设计能保证带齿与轮齿啮合时的接触面积足够，不会因为负载波动出现跳齿问题，12齿的齿数设计属于小直径带轮的常用配置，能在紧凑的安装空间里实现合适的传动比，不会因为带轮直径过小导致同步带反复弯折出现过早疲劳失效。从安装边界来看，这款带轮的内孔适配5mm直径的传动轴，安装时可以通过顶丝或者键连接实现周向固定，轮体的总齿宽12mm，能适配对应宽度的T5同步带，

　　带轮的外圆最大尺寸控制在18.26mm，在做结构布局的时候，只需要预留出比这个尺寸大2-3mm的避让空间即可，不会和周边的钣金支架、传感器安装位产生干涉。设计这类小带轮的时候，首先要保证齿形的成型精度，齿槽的轮廓度偏差需要控制在0.05mm以内，不然啮合过程中会出现同步带磨损加快、传动噪音变大的问题；其次是内孔与齿顶圆的同轴度要求，同轴度偏差过大会导致带轮转动时出现径向跳动，直接影响传动的平稳性，尤其是在高速运转的小型机构里，径向跳动带来的振动会直接影响末端执行件的定位精度。轮体的齿部没有做额外的挡边设计，适合中心距固定、带传动张紧力调整到位的水平传动布局，如果是垂直传动或者中心距偏大的场景，

　　还可以在轮体两侧加装挡边来避免同步带跑偏脱落。这类带轮一般采用硬质铝合金或者工程塑料加工，铝合金材质的带轮兼顾强度和轻量化需求，适合转速偏高的传动场景，工程塑料材质的带轮自润滑性能好，运行噪音更低，适合对静音有要求的桌面设备。在实际装配的时候，要注意带轮的安装端面与传动轴的垂直度，避免带轮偏斜导致同步带单侧受力磨损，张紧力的调整也要控制在合理范围，张紧力过大会加剧轴承受力，张紧力不足则容易出现跳齿打滑的问题。
