T5型18齿同步传动皮带轮结构设计

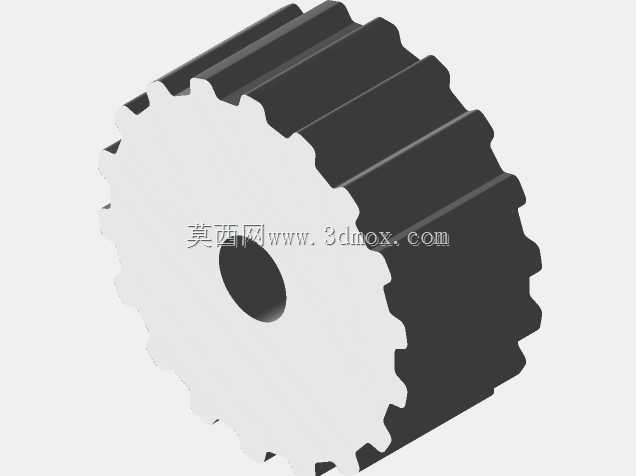

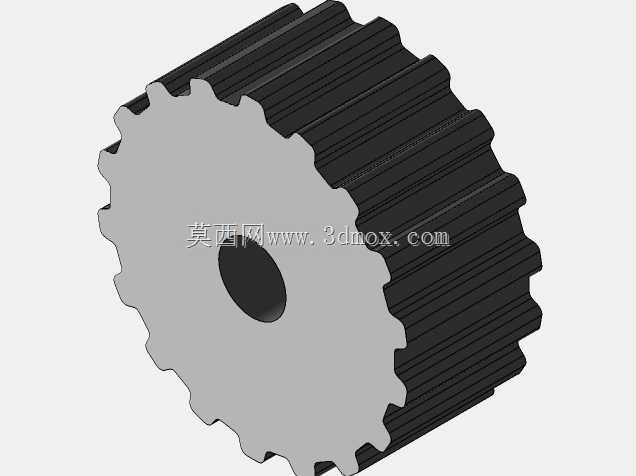

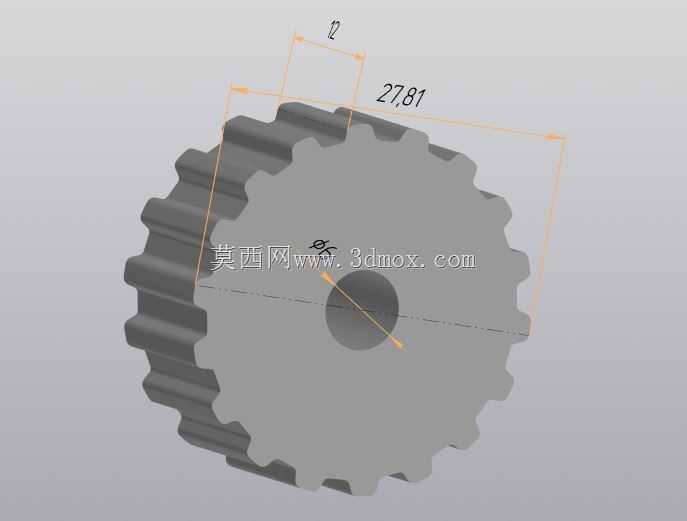

　　这款T5齿型18齿皮带轮，是同步传动系统里的常用基础传动件，日常在小型输送线、桌面级自动化工位、3D打印设备进给机构、小型包装设备的送料单元里都能见到它的身影，核心作用是和对应规格的T5同步带啮合，实现无滑差的定比传动，保证动力输入和输出端的转速匹配，不会像平皮带传动那样出现丢转、传动比失准的问题。做这个结构设计的时候，首先要匹配T5齿型的标准齿廓参数，齿距严格对应5mm的节距要求，18齿的齿数配置属于中小规格同步轮，适配的传动比区间比较灵活，既可以做电机端的主动轮搭配大齿数从动轮实现减速，也能在多级传动里做中间过渡轮调整传动中心距。从安装边界来看，这款带轮的内孔直径为6mm，适配常规的6mm直径输出轴，

　　安装时可以搭配顶丝或者键连接实现周向固定，避免带轮和轴之间出现相对转动；带轮的齿部总宽度为12mm，适配宽度10mm及以下的T5同步带，安装时要保证带轮的齿向和同步带的运行方向完全平行，不然会出现带边磨损、爬齿的问题。带轮的外圆最大直径约27.81mm，这个尺寸是齿顶圆的实际加工尺寸，设计时特意控制了齿顶和带轮挡边的高度差，能避免同步带在高速运转时从带轮上滑脱。齿形设计上采用了标准的T型渐开线齿廓，齿侧间隙控制在合理范围，既能保证和同步带的齿槽顺利啮合，不会出现卡滞、啮合冲击过大的问题，也能减少啮合过程中的摩擦损耗，延长同步带的使用寿命。在实际选型应用时，要注意这款带轮适配的中心距范围，搭配不同齿数的从动轮时，

　　要核算同步带的长度和包角，主动轮的包角不能小于120度，不然会出现传动打滑、动力传递不足的问题。另外带轮的轮毂部分做了等厚设计，既保证了轴孔安装的结构强度，不会因为传递扭矩过大出现轮毂开裂，也控制了整体重量，减少高速运转时的转动惯量，降低电机启动时的负载冲击。日常维护时，只要保证齿槽内没有积尘、碎屑，同步带的张紧力调整到合适区间，不需要额外加注润滑油，就能长期稳定运行，适合在洁净度要求较高的轻型传动场景使用，不会像齿轮传动那样因为润滑油脂污染生产物料。
