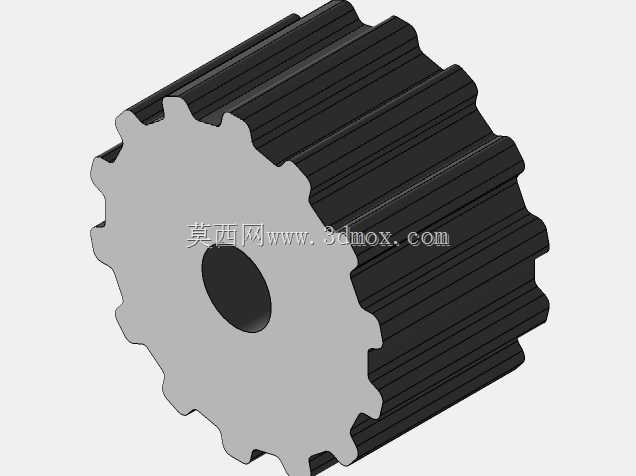

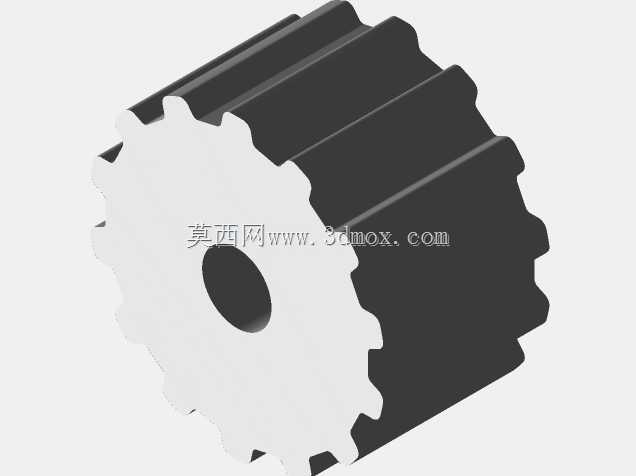

14齿T5型同步带轮内孔12mm带凸台结构

　　这款T5齿形的同步带轮，核心适配T5节距的同步齿形带，在小型自动化输送、桌面级传动模组、轻载伺服传动场景中应用广泛，比如3D打印设备的X/Y轴传动、小型分拣线的动力传递、电子装配工位的短距离同步传动工位都能见到这类带轮的身影。从结构设计来看，带轮采用14齿的齿形布局，齿廓严格匹配T5同步带的齿形参数，能保证传动过程中齿面啮合间隙均匀，不会出现跳齿、打滑的问题，相比平带传动的传动比精度提升明显，适合需要恒定传动比的轻载传动场景。带轮中心设置12mm的安装内孔，孔位公差适配常规的光轴安装需求，配套的凸台结构能在安装时起到轴向定位作用，避免带轮在轴上窜动，安装时不需要额外加装过多的定位挡圈，简化装配流程。从外形尺寸来看，

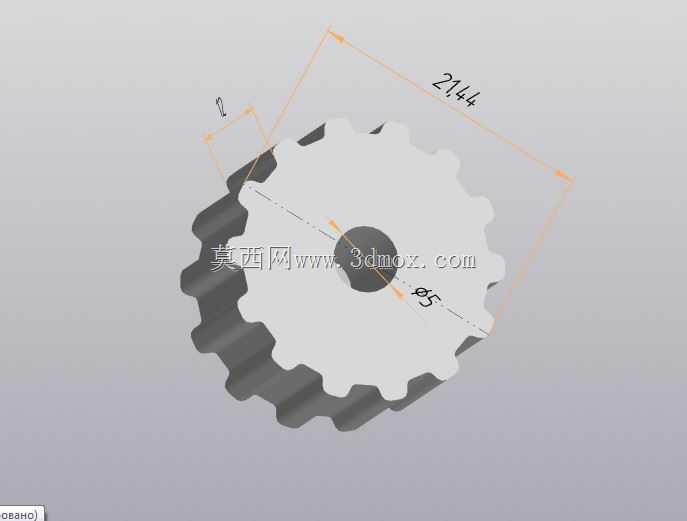

　　带轮的齿顶圆外轮廓尺寸控制在21.44mm，整体径向尺寸紧凑，不会占用过多的安装空间，适合在空间局促的小型设备内部布置；中心凸台的外径为5mm，凸台高度刚好能覆盖常规同步带的挡边限位需求，防止同步带在运转过程中从带轮侧面脱出。设计过程中，齿形的渐开线过渡做了圆角处理，能减少同步带齿面的磨损，延长配套同步带的使用寿命，带轮的轮体采用等厚结构，重量分布均匀，高速运转时的动平衡表现更好，不会出现额外的径向跳动。在实际选型适配时，需要注意配套的同步带宽度要和带轮的轮槽宽度匹配，安装时要保证两带轮的端面共面，避免带轮偏斜导致同步带单边磨损，内孔和传动轴的配合建议选用过渡配合，既方便装配拆卸，又能保证传动时不会出现相对转动。

　　这类小规格同步带轮的传动负载上限不高，适合传递扭矩在5N·m以内的轻载场景，不适合重载冲击的传动工况，在小型电子生产设备、桌面型加工设备、智能仓储的小型输送单元中，这类带轮凭借传动精度稳定、安装便捷、维护成本低的特点，成为轻载同步传动的首选零件。建模过程中严格遵循齿形的标准参数，每个齿的分度精度控制在合理范围内，能直接用于装配干涉检查、传动模拟仿真，也能作为加工生产的尺寸参考依据。
