　　在做空气质量监测设备的结构适配时，最先要敲定的就是核心传感单元的安装边界，这款SPS30颗粒物传感器的三维结构还原，刚好能解决选型阶段的装配干涉预判问题。从实际应用场景来看，这类传感器常被嵌入新风系统控制模组、车载空气净化单元、工业厂区扬尘监测点位、室内空气质量联网检测终端中，核心作用是实时采集空气中不同粒径的颗粒物浓度数据，为设备的风量调节、滤芯寿命预警、污染等级判定提供精准的数值支撑。

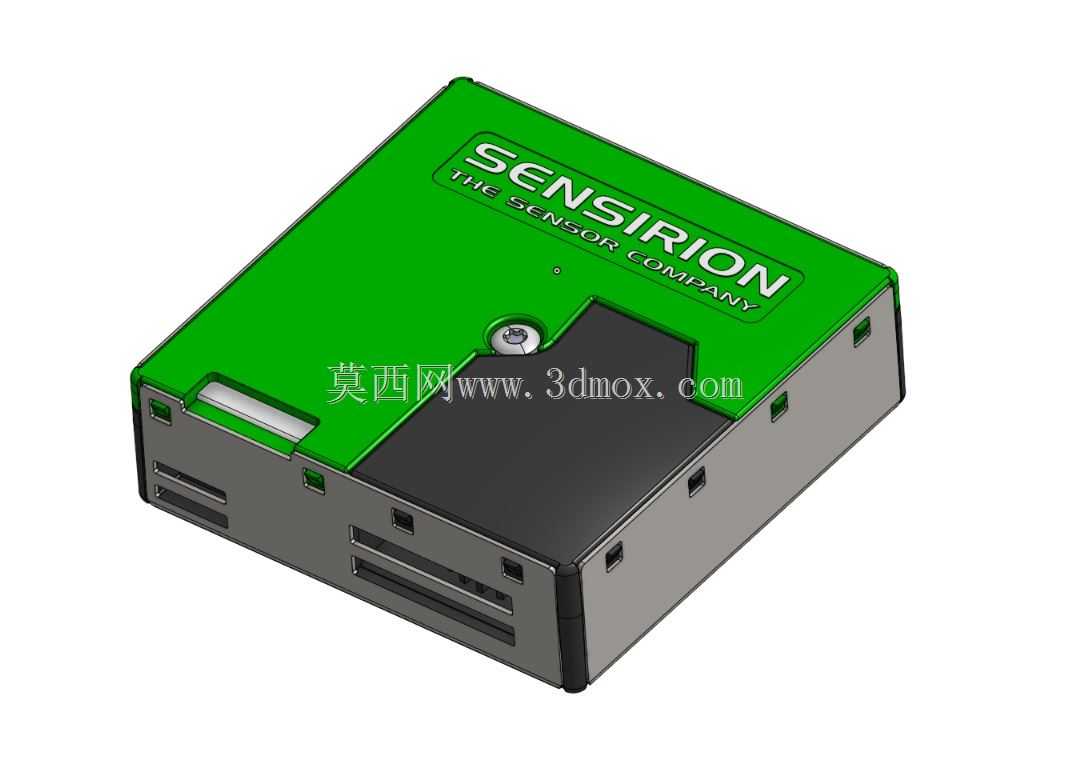

　　从结构设计思路来看，这款传感器采用上下分壳的装配逻辑，上盖为醒目的绿色标识区，预留了品牌标识的蚀刻位置，壳体边缘做了微小的倒角过渡，既避免组装时划手，也能在嵌入式安装时减少与安装仓壁的卡滞。下半部分为灰黑色功能壳体，侧面排布的多组开槽是气流通路与接口位，其中较宽的开槽是进气与排气的流道区域，设计时要注意在设备整机结构中预留对应的气流空间，不能被周边结构件遮挡，否则会直接影响采样气流的稳定性，导致检测数值出现偏差。侧面的小型方形开孔是定位卡扣位，组装时可直接卡入预设的安装卡槽，不需要额外打胶或者螺丝固定，能大幅提升产线装配效率。

　　从安装边界来看，这款传感器整体为方正的薄型方块结构，边角做了小圆弧处理，安装时需要在PCB板上预留对应尺寸的避让区域，接插件位置要和壳体侧面的接口位精准对齐，避免线束弯折过度导致接触不良。气路设计上，传感器的进出风方向要和整机的气流走向匹配，尽量让采样气流平顺通过传感检测区，不要在进出风口附近设计阻挡结构，也不要让设备内部的其他发热元件紧邻传感器安装，避免热气流扰动影响颗粒物计数的准确性。

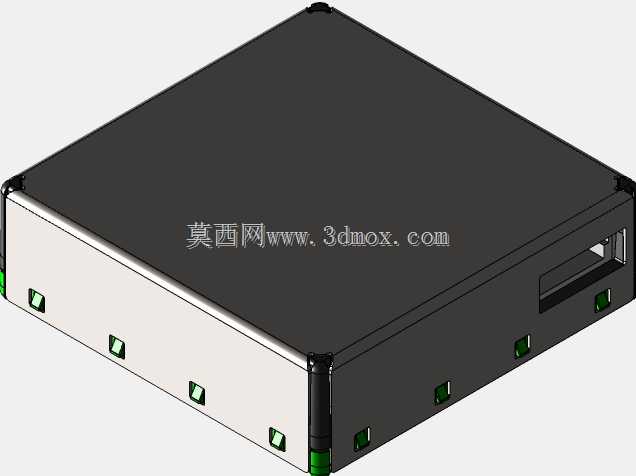

　　在做配套结构设计时，还要注意传感器上盖的金属固定点位，这个位置是内部光学组件的基准定位点，组装时不能有外力挤压该区域，否则会导致内部光路偏移，直接造成检测精度下降。壳体侧面的多个小凹槽是壳体超声焊接的溢胶位，建模还原时保留了这些细节结构，能让设计人员在做安装仓设计时精准预留间隙，避免装配时压到焊接缝导致壳体开裂。对于需要做户外部署的监测设备，还要在传感器外侧设计可拆卸的防尘挡雨结构，但不能遮挡气流通路，这部分结构的适配也可以依托这个精准的三维模型做干涉检查，提前验证结构合理性，减少开模后的改模成本。
