大跨度空间桁架式承重支撑结构

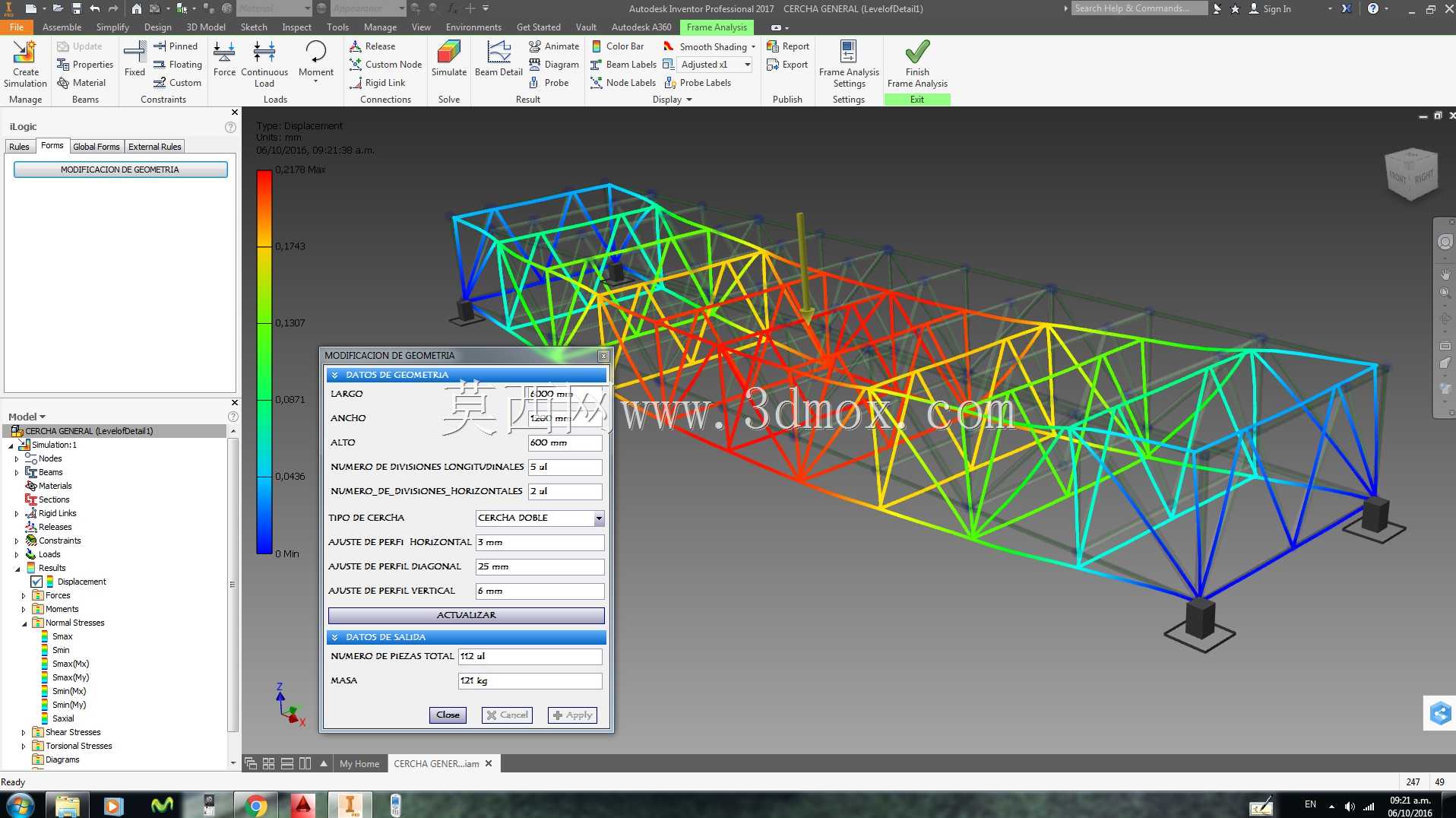

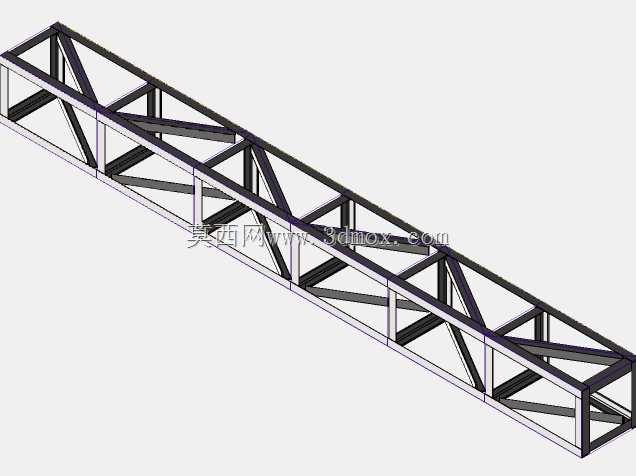

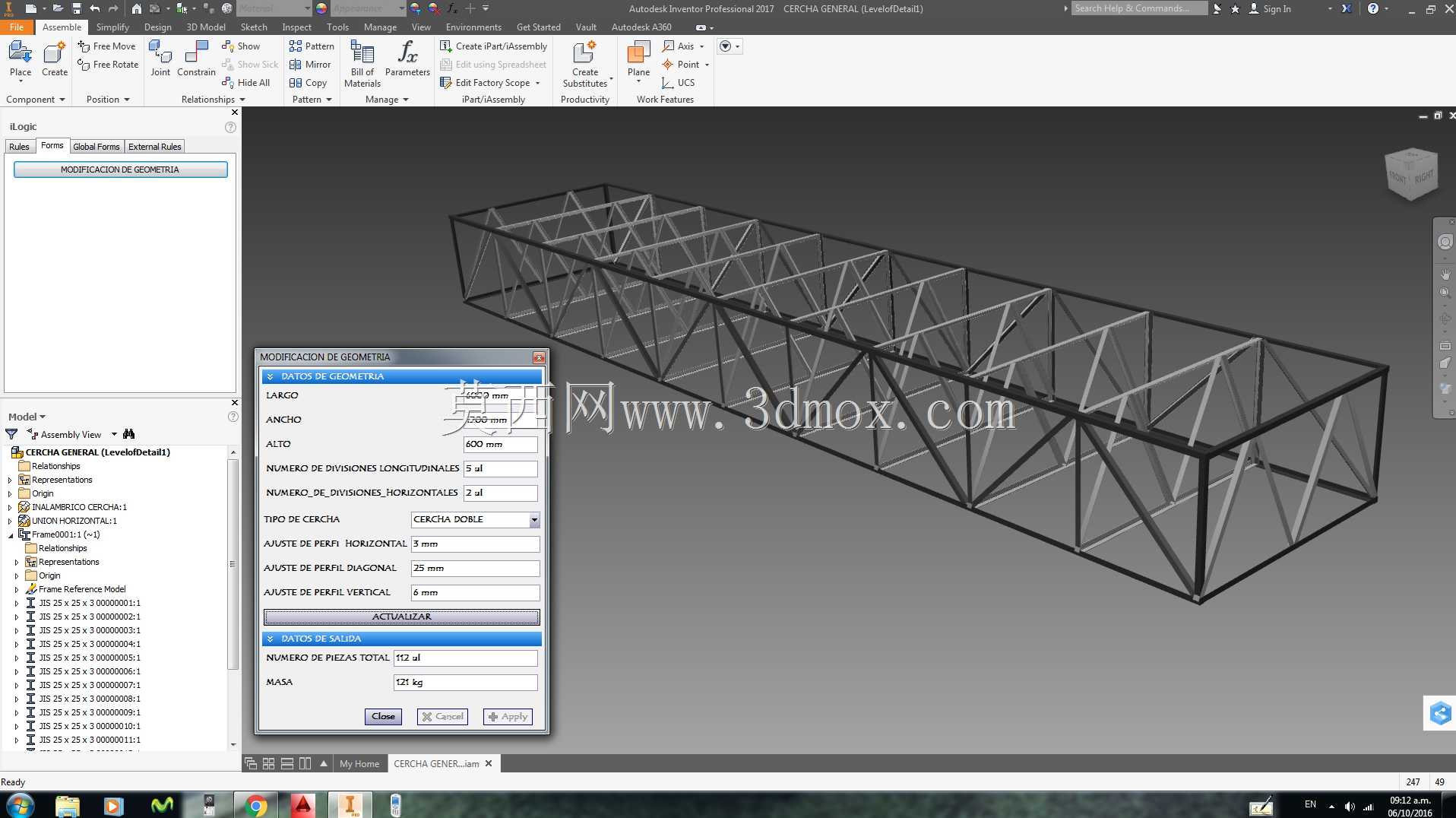

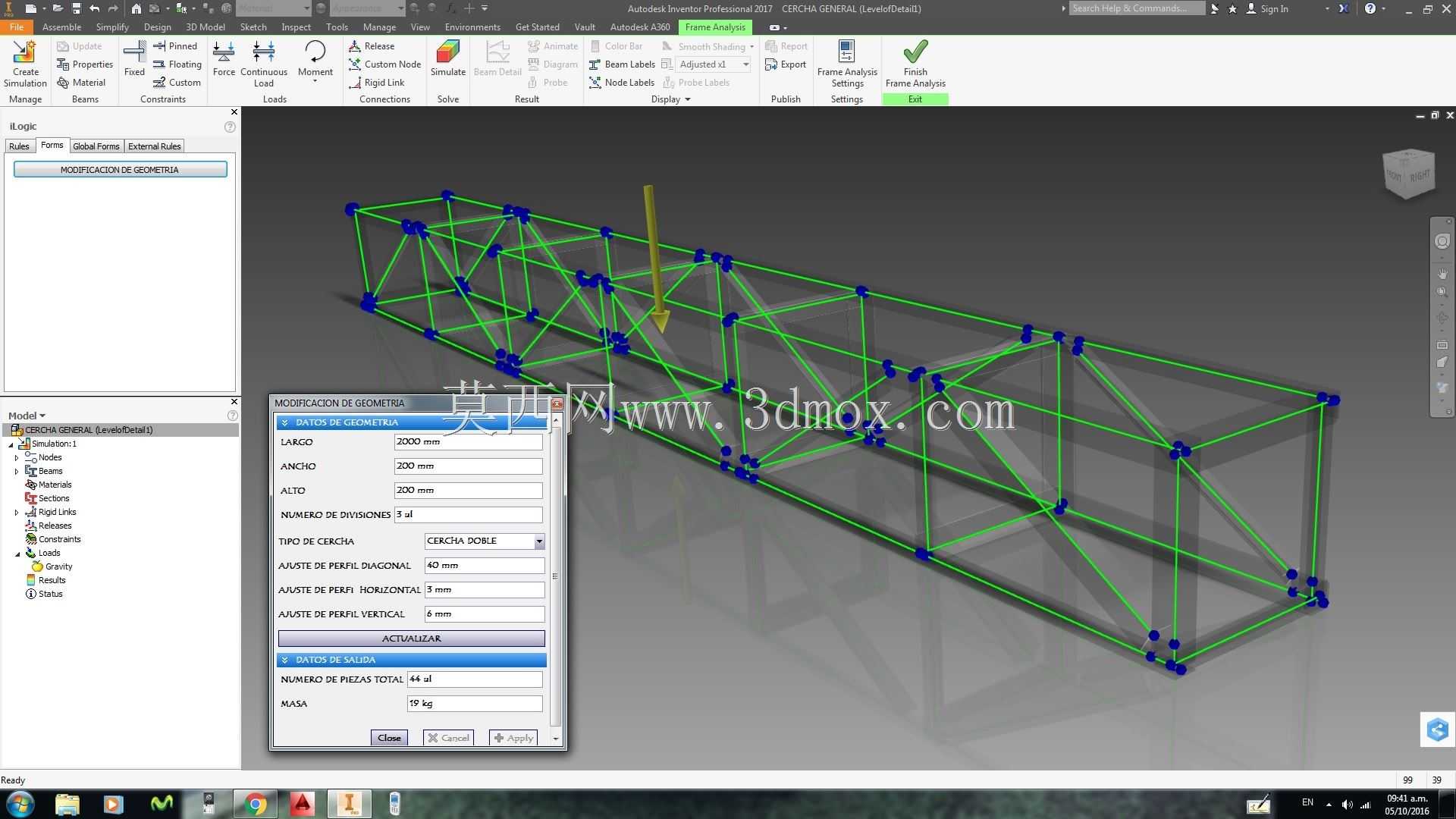

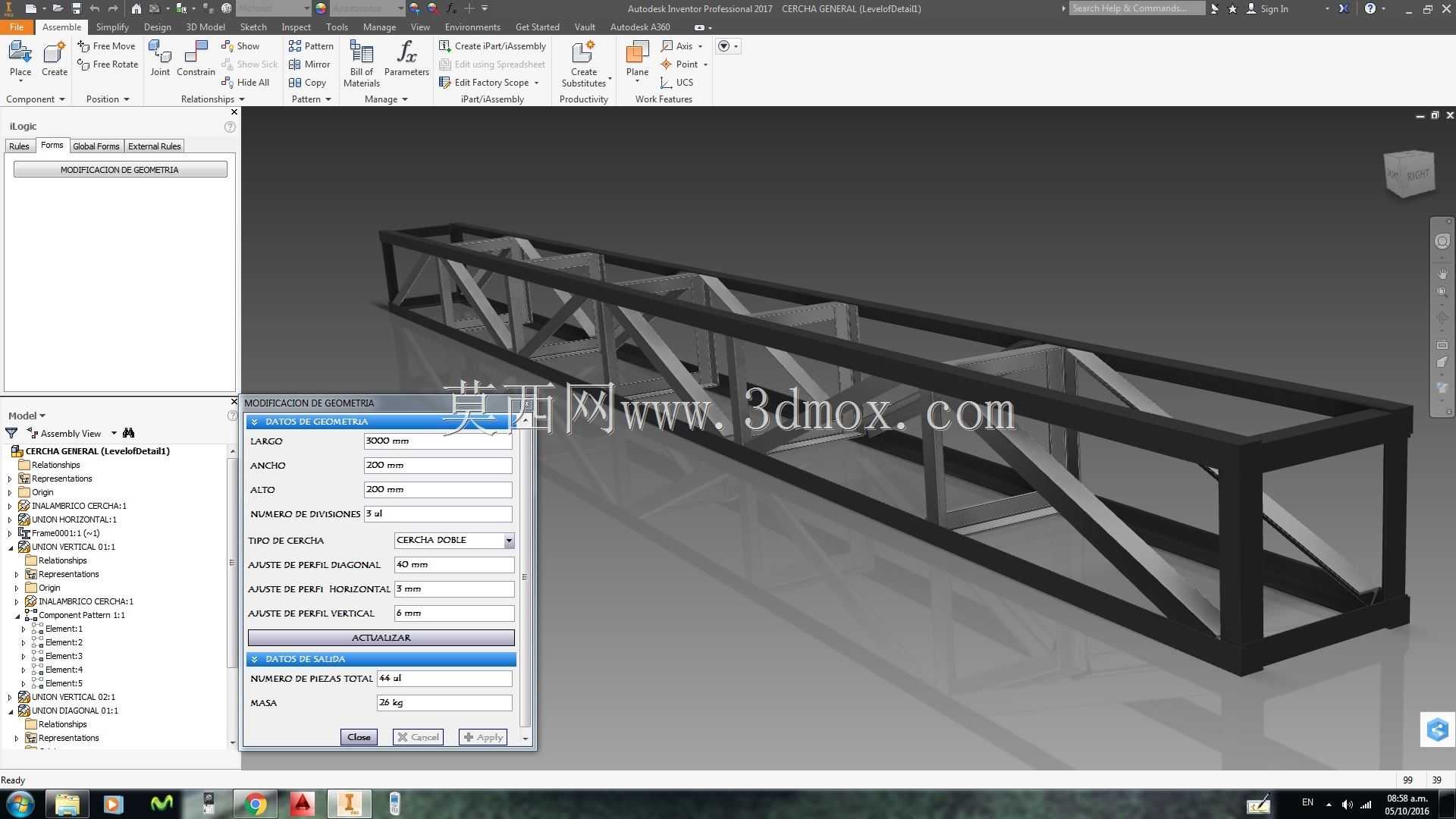

　　这类格构式桁架结构常被用于大跨度屋面承重、临时施工栈桥支撑、工业管线通廊架设等场景，核心作用是在有限用钢量前提下实现长距离无中间立柱的荷载传递，避免下部空间被竖向支撑构件占用，适配厂房改扩建、户外管线跨路布设、施工场地临时通道搭建等对下部净空有明确要求的工程场景。从结构逻辑来看，该桁架采用三角形稳定格构体系，上下弦杆承担整体弯曲产生的拉压轴力，腹杆通过交叉斜向布置传递剪力，相比实腹式钢梁能减少40%以上的材料用量，同时自重更轻，对下部支撑结构的荷载要求更低，适配地基承载力有限的户外布设场景。设计阶段优先通过参数化逻辑控制杆件间距与截面规格，可根据实际跨度需求、上部荷载等级快速调整节间长度、弦杆截面尺寸与腹杆角度，

　　无需重新搭建整体框架即可完成不同工况的适配，单节段桁架可在工厂预制后运输至现场通过螺栓拼接，大幅缩短现场施工周期。结构的安装边界需要提前匹配两端支撑点的标高差，若用于屋面承重需预留屋面板安装的檩条连接点位，若作为通廊使用需在两侧预留防护栏杆与管线支架的安装孔位，整体横向宽度控制在满足侧向稳定要求的最小值，避免占用过多横向空间，节间尺寸统一适配常规脚手架与吊装设备的作业半径，单段吊装重量控制在小型汽车吊的额定起吊范围内，无需动用大型吊装设备即可完成安装作业。杆件连接节点采用相贯线焊接处理，避免额外节点板造成的应力集中，同时减少现场焊接工作量，所有受力杆件的长细比均控制在规范允许范围内，避免受压杆件出现失稳问题，结构整体可通过调整腹杆布置形式适配水平风荷载、竖向活荷载的不同组合工况，兼顾承重性能与材料利用率。
