四柱式压装承载基座结构设计

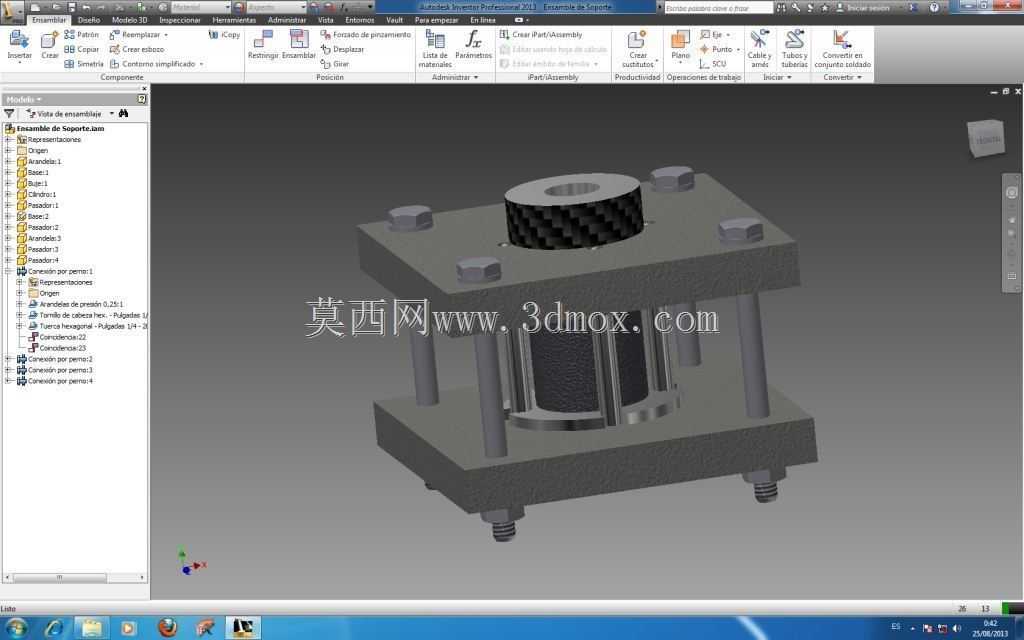

　　这套四柱式承载基座结构，主要面向小吨位零部件压装、试样压制类工位的工装配套场景，在小型零部件装配线、实验室材料试样制备、小五金件压合工序中都能适配使用，区别于大型冲压设备的大吨位高行程设计，这类小型基座更适配小载荷、高精度定位的压装需求，能在不占用大型压机工位资源的前提下，完成小零件的压装、定型作业。从结构设计逻辑来看，整体采用上下平行压板搭配四根导向立柱的经典布局，上下压板选用厚实的板材加工，保证受压过程中不会出现挠曲变形，四根立柱对称分布在压板四角位置，既承担上下板的连接定位作用，也为压头的下行运动提供稳定的导向基准，避免压合过程中出现偏载歪斜的问题。上下压板之间预留的安装空间，可根据不同的压装需求更换对应的定位胎具，

　　中间的柱状安装位可适配不同规格的压合衬套、试样模具，顶部的带纹理套筒既可以作为压头的导向套，也能在压装软质材料时起到限位防护作用，避免压头过行程损坏工件。连接部位全部采用外六角紧固件加锁紧螺母的固定方式，立柱下端伸出下压板的螺纹段可直接固定在工作台面或者设备机架上，安装时只需保证上下压板的平面度公差在0.05mm以内，四根立柱的平行度控制在合理范围，就能保证整套基座的运行精度。实际使用过程中，这类基座可搭配小型手动压杆、气动压头或者小吨位电动缸作为动力源，不需要复杂的配套油路、电路，安装调试门槛低，维护成本也极低，针对不同的压装工件，只需更换中间的定位工装即可快速切换生产工序，非常适配多品种小批量的柔性生产场景。

　　结构设计时特意将受力点集中在上下压板的中心区域，四根立柱均匀分担压装过程中的反作用力，避免局部应力集中导致的结构变形，所有棱角位置都做了倒角处理，避免安装调试过程中划伤操作人员，紧固件全部选用标准件，后期更换维护不需要定制非标零件，能有效降低工装的全生命周期使用成本。在安装边界方面，整套结构的占地尺寸适配常规的钳工工作台面，不需要额外做地基加固，总重量控制在单人可搬运的范围内，方便在不同工位之间转移使用，导向立柱的直径经过载荷校核，能满足常规小吨位压装的强度需求，不会出现立柱弯曲变形的问题。
