法兰连接明杆手动截止阀结构设计

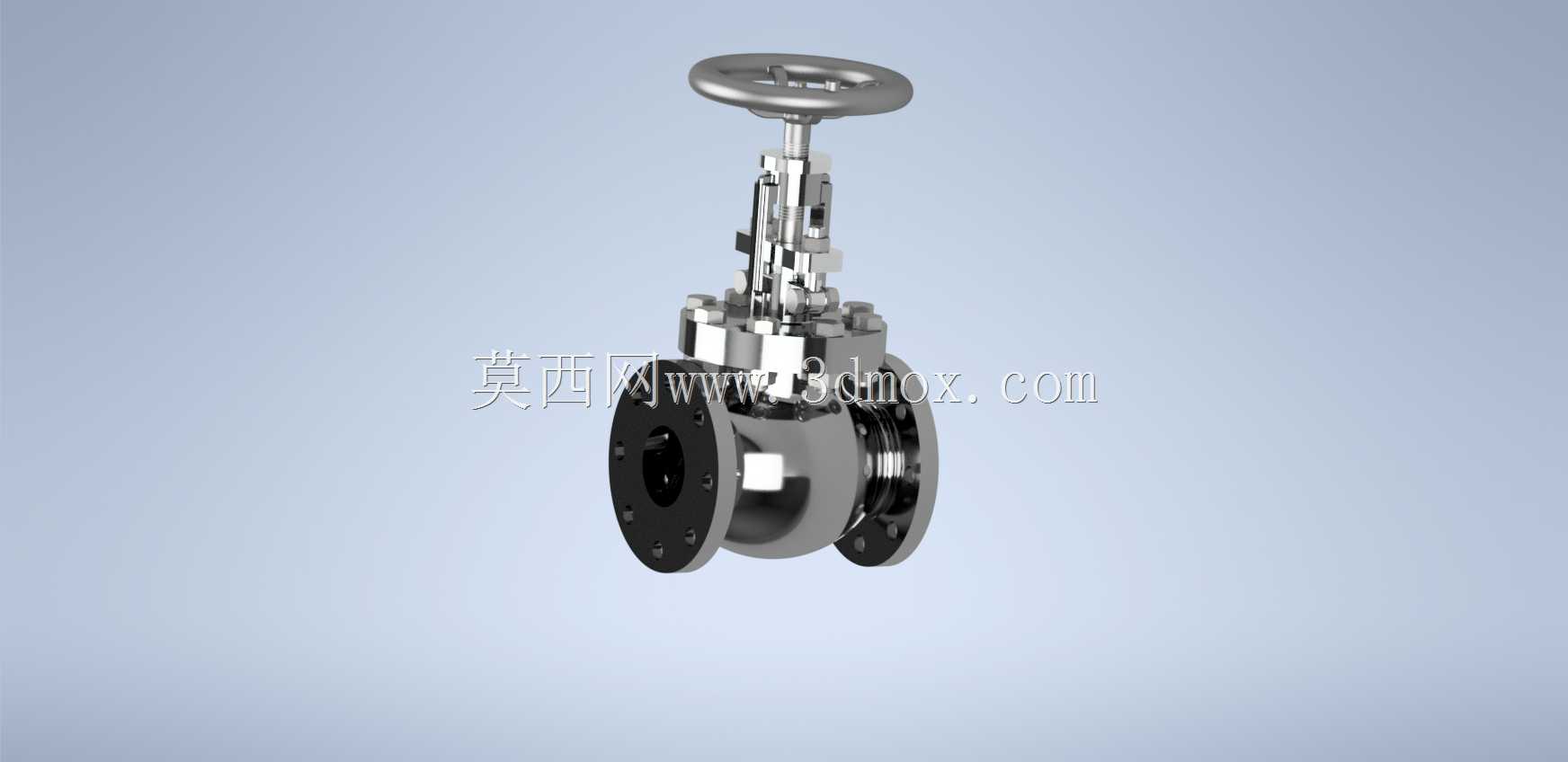

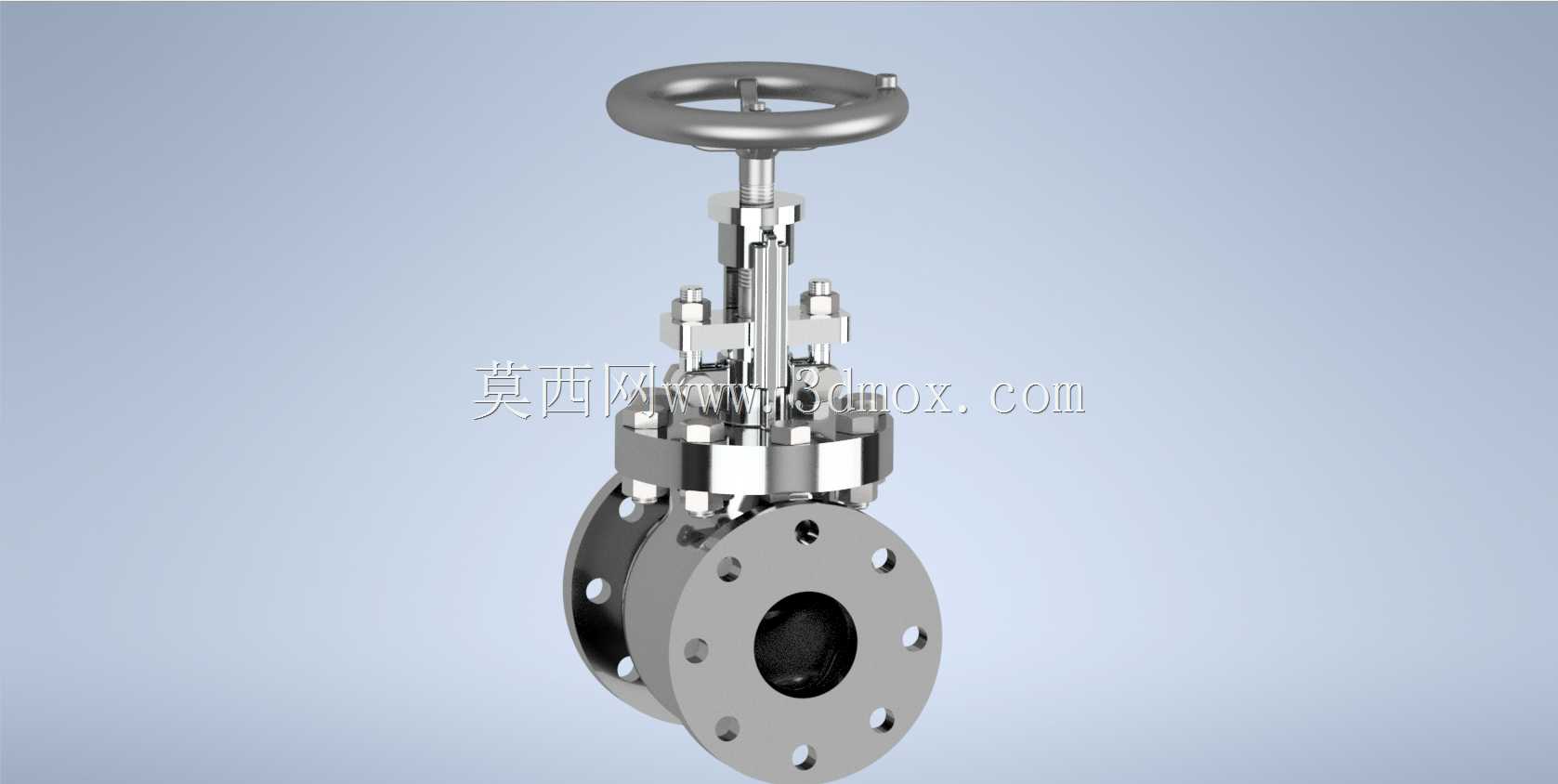

　　这款手动法兰式截止阀的三维结构，完整还原了工业管路截断类阀门的全部装配细节，可直接用于管路系统选型校核、阀组装配干涉验证以及新阀型改型设计的参考基底。从实际应用场景来看，这类阀门广泛部署在石油化工、市政给排水、热力输送、常规工业流体管路的中低压工况段，主要承担管路介质的通断截断功能，相比同通径闸阀，其密封面受介质冲蚀磨损更小，检修维护的可达性更强，适合需要频繁操作、对截断密封性有稳定要求的管路节点。

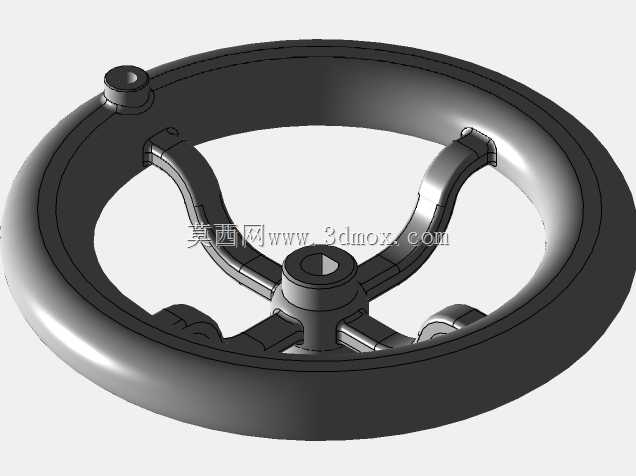

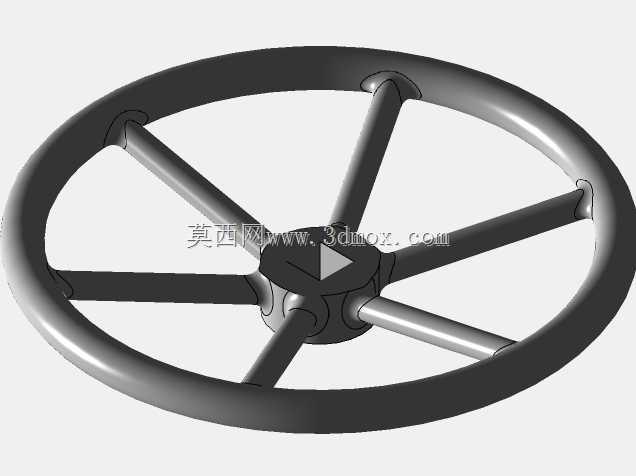

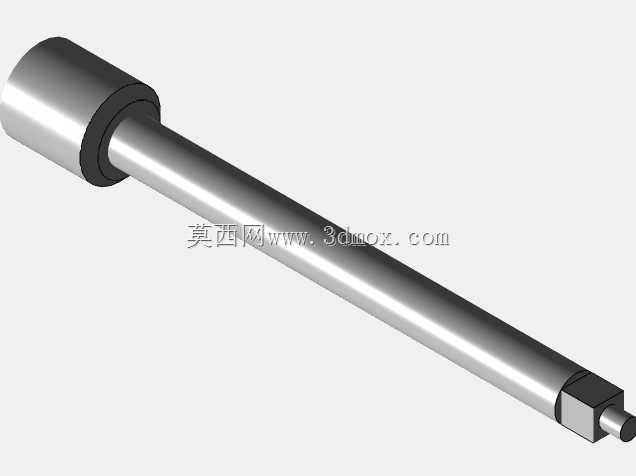

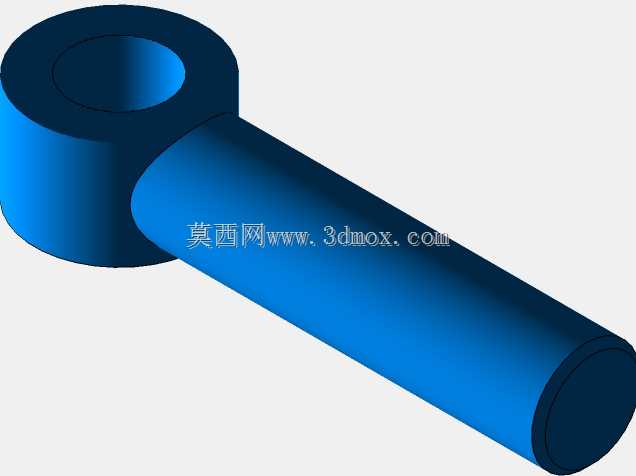

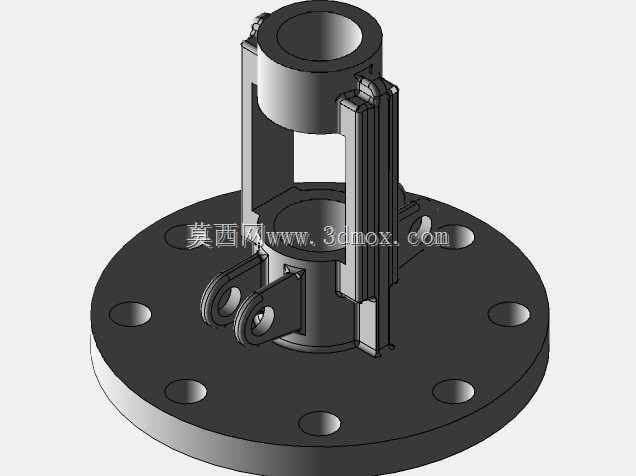

　　从结构设计逻辑来看，模型完整呈现了明杆结构的核心优势：手轮转动带动阀杆做轴向升降运动时，阀杆螺纹段完全暴露在阀盖上部，不与管路内输送介质直接接触，可有效避免介质中的杂质、腐蚀性组分对阀杆传动螺纹的磨损与腐蚀，操作人员也可通过阀杆的伸出高度直观判断阀门的当前开度，避免误操作。手轮采用轮辐式铸钢结构，边缘做圆弧过渡处理，操作时握持受力均匀，不会出现硌手问题，手轮与阀杆顶端通过方榫配合加锁紧螺母固定，传动无打滑间隙。

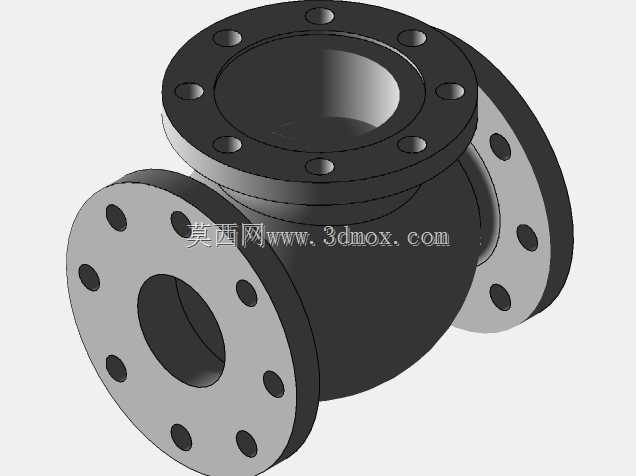

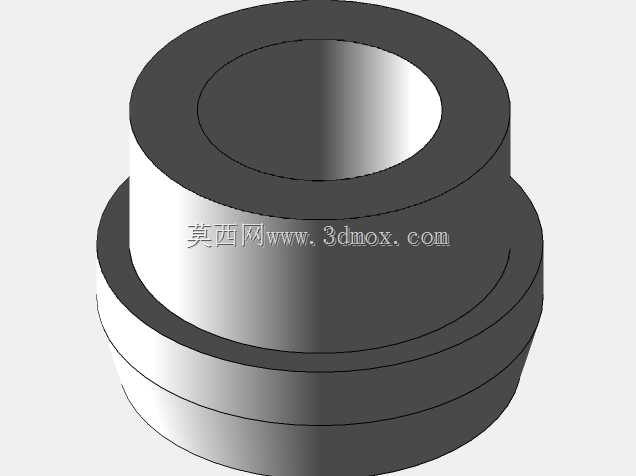

　　密封结构上，模型清晰还原了中法兰处的螺栓紧固、密封垫片压合结构，以及阀瓣与阀座的锥面密封配合形式，阀瓣采用整体可拆卸设计，长期使用出现密封面磨损后，无需整体更换阀体，仅需拆解更换阀瓣或对密封面进行研磨修复即可恢复密封性能，大幅降低后期运维成本。阀体两侧的法兰连接端严格遵循对应压力等级的法兰尺寸规范，法兰盘上的螺栓孔位置、孔径、密封面凸台高度均匹配通用管路法兰标准，安装时无需额外加工适配，可直接与同通径、同压力等级的管路法兰对接，法兰背面设置的加强筋结构，可有效抵消螺栓紧固时产生的局部应力，避免法兰盘受力变形导致的密封泄漏。

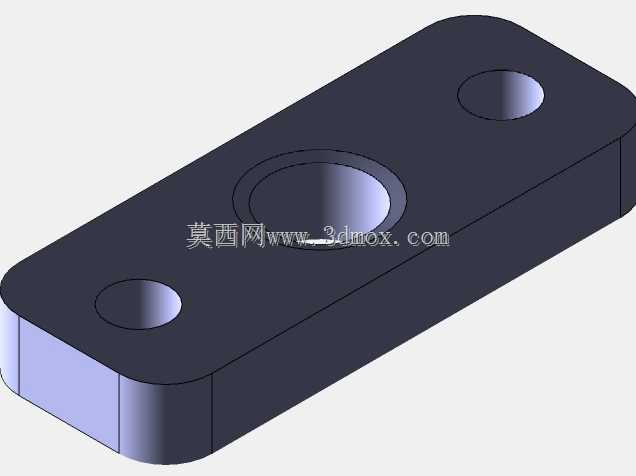

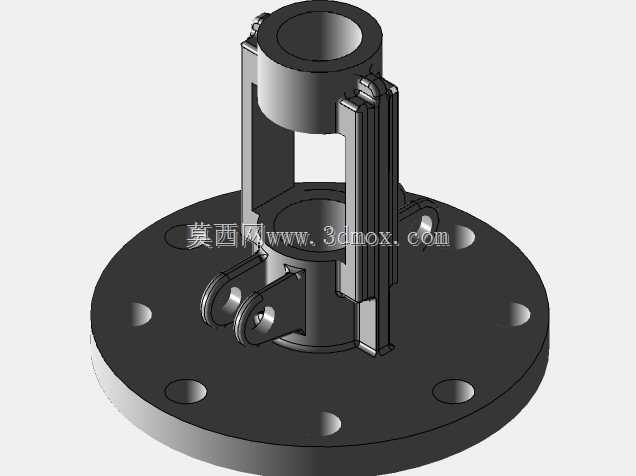

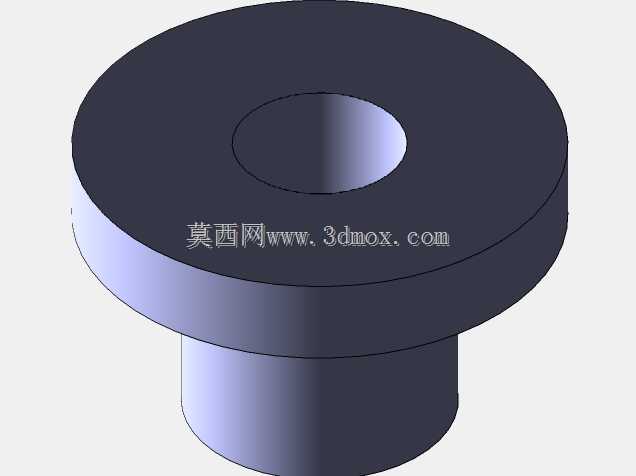

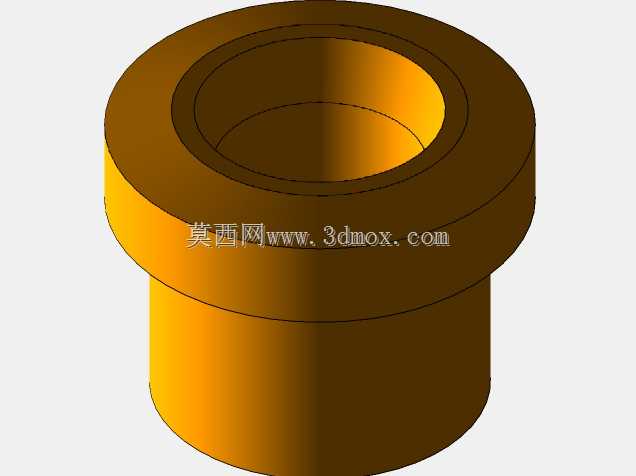

　　安装边界方面，模型预留了完整的操作空间尺寸参考，手轮的最大回转直径、阀杆全开时的最大伸出高度、阀体底部的安装净空均做了等比例还原，设计管路阀组排布时，可直接导入模型进行空间干涉检查，避免出现安装后手轮操作空间不足、阀杆全开时与周边管线或桥架碰撞的问题。填料函部分的压盖、填料垫、填料层结构也做了完整建模，可直观展示填料的压紧调节方式，当阀杆处出现介质渗漏时，可通过均匀紧固填料压盖的两侧螺栓挤压填料实现密封补偿，无需拆解阀门整体结构。整体结构没有冗余设计，所有零部件的配合公差、装配关系均符合常规工业阀门的设计规范，可直接作为教学演示、结构测绘、改型设计的三维参照。
