SMD元件卷盘视觉检测计数设备结构

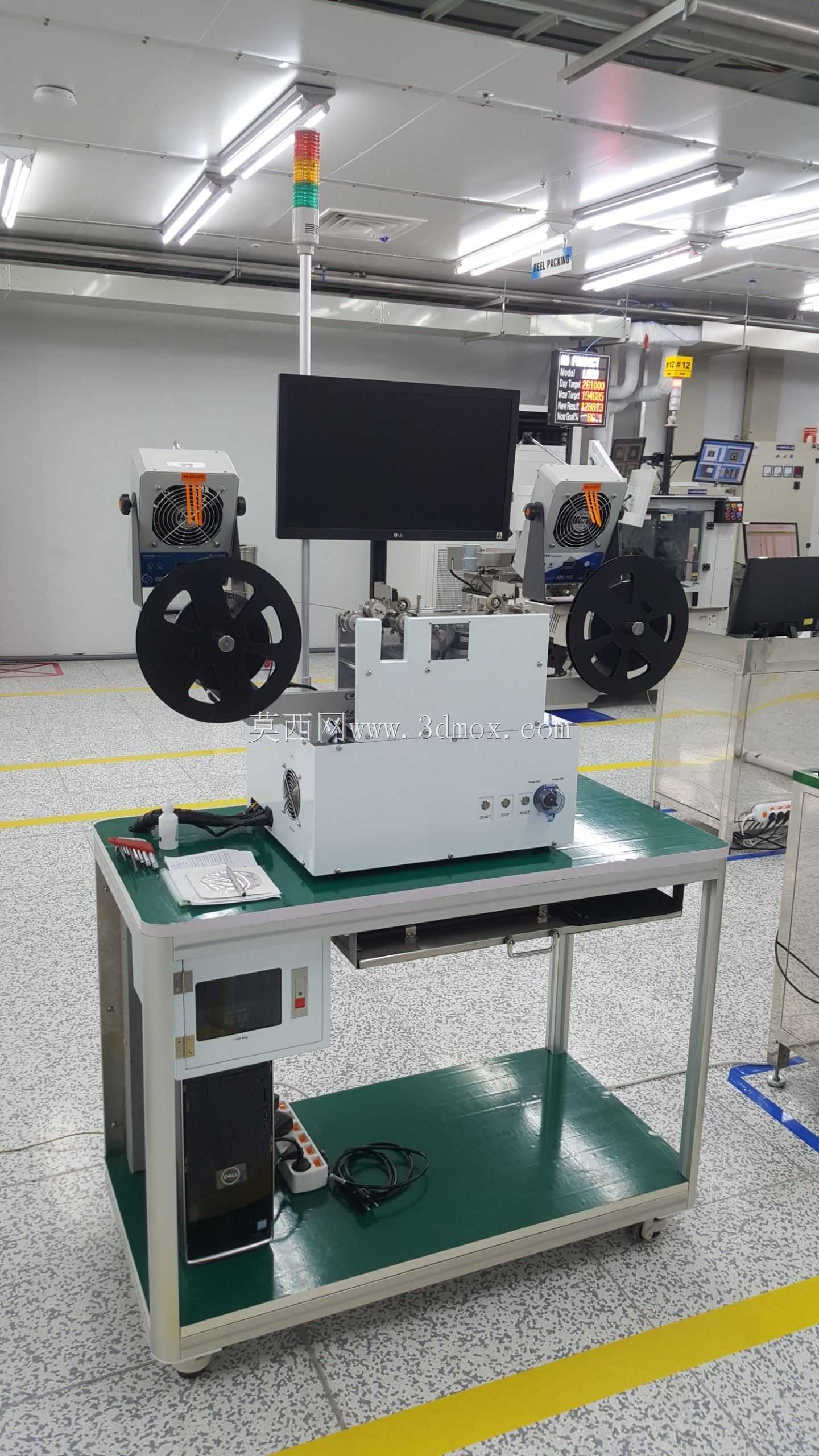

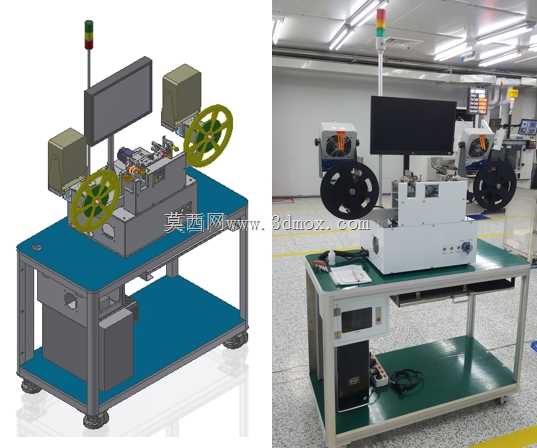

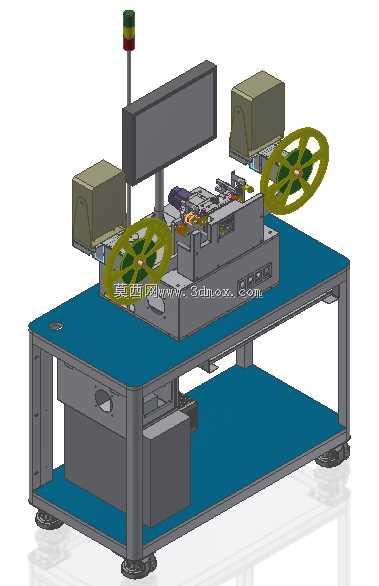

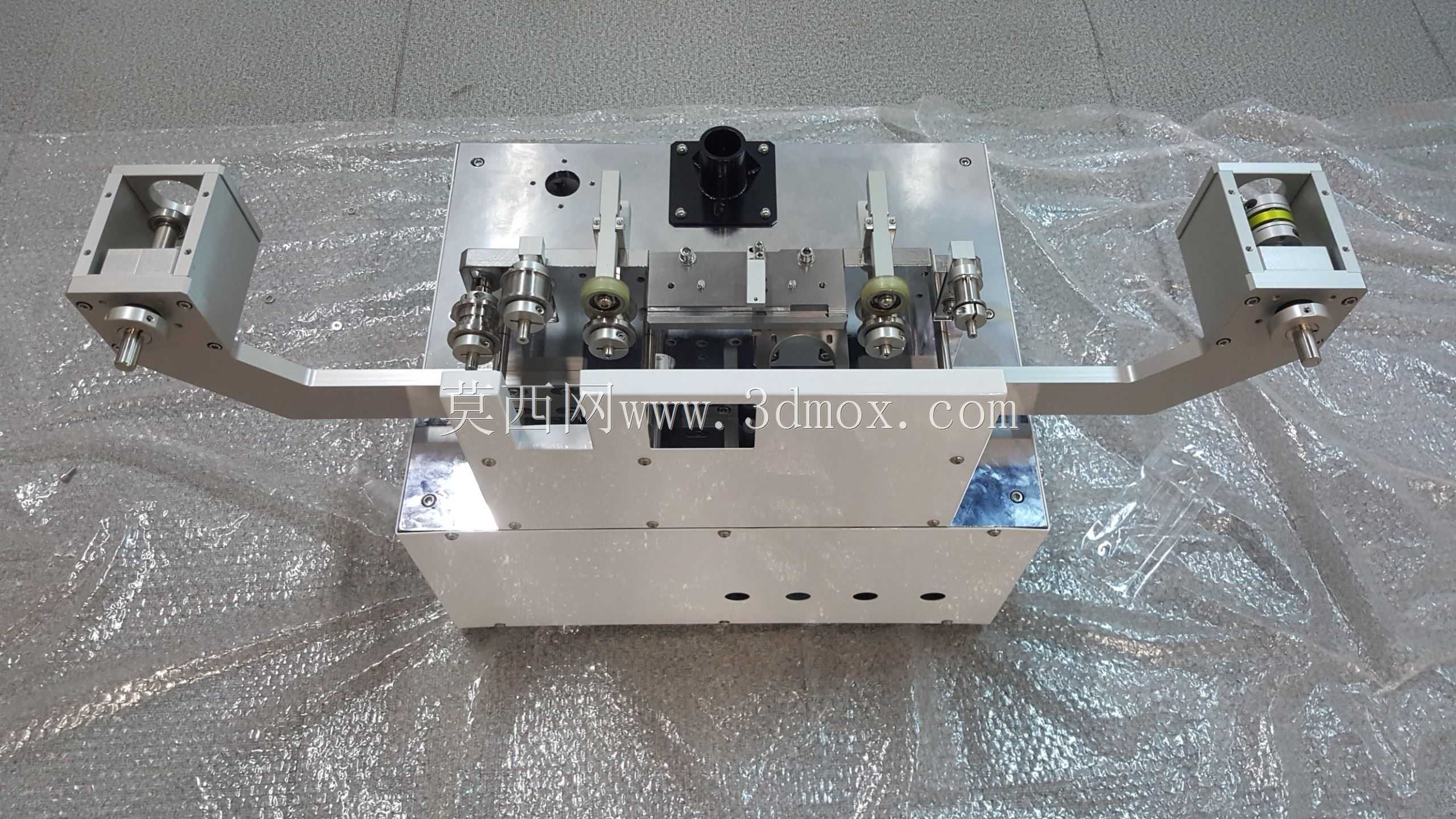

　　该设备主要面向电子制造SMT产线的物料预处理环节，针对SMD载带卷盘的入库、发料、退料全流程作业痛点设计，解决传统人工点料效率低、错漏率高，以及人工目检无法识别载带内元件裂纹、缺件、碎屑等隐性缺陷的问题，适配0402、0603、0805等常规封装尺寸的SMD元件卷盘作业，可直接对接SMT车间的物料管理系统，实现料卷数量与品质的同步核验。设备整体采用双层铝型材工作台架构，下层预留工控主机、电源模块的安装空间，台面采用防静电高密度板材铺设，台面边缘做圆角包边处理避免划伤载带，底部配置带刹车的万向脚轮与可调支撑脚，既满足产线内灵活转场的需求，也可在固定工位调平后保证检测精度，整体安装边界控制在长1200mm、宽800mm、

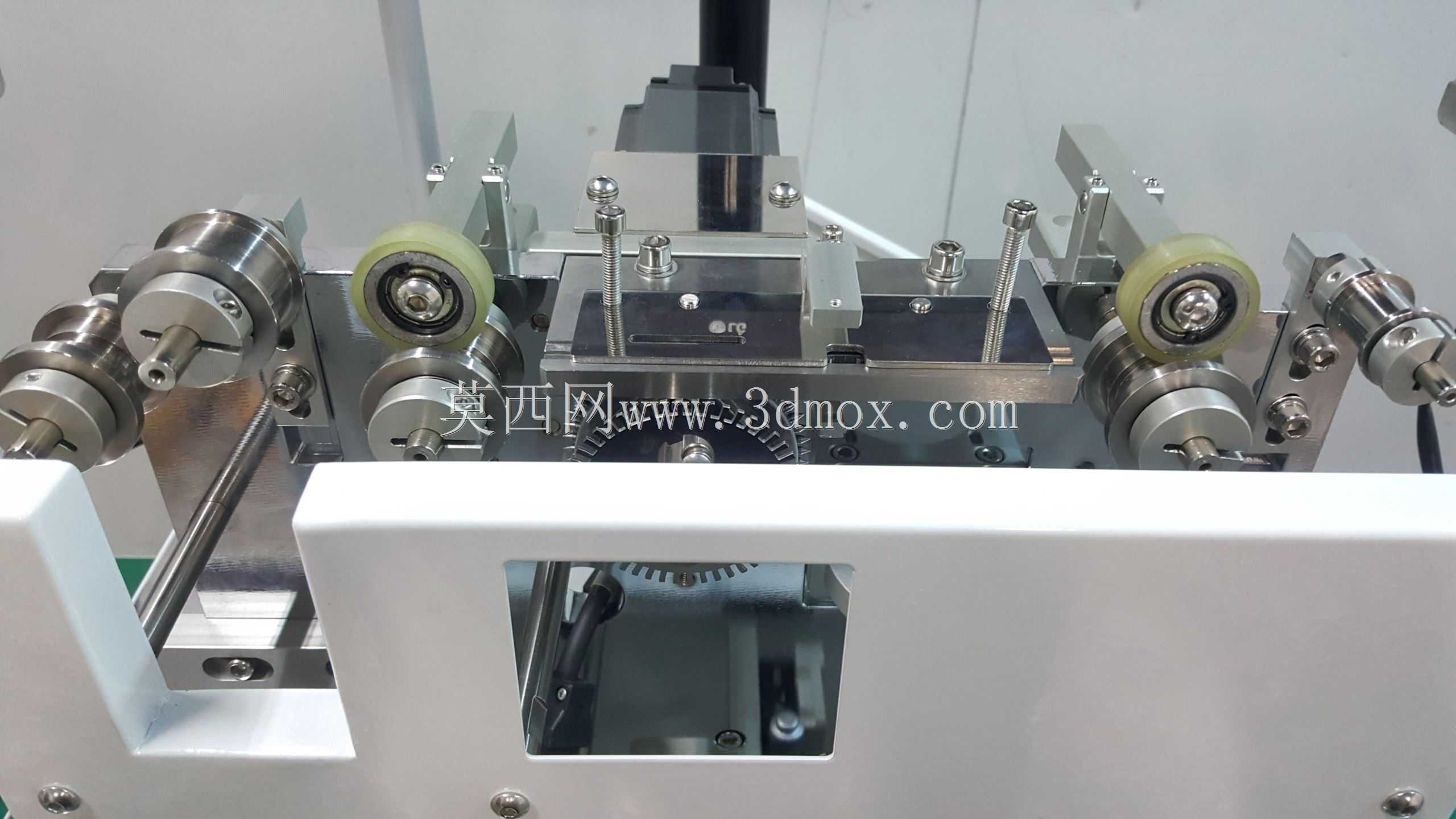

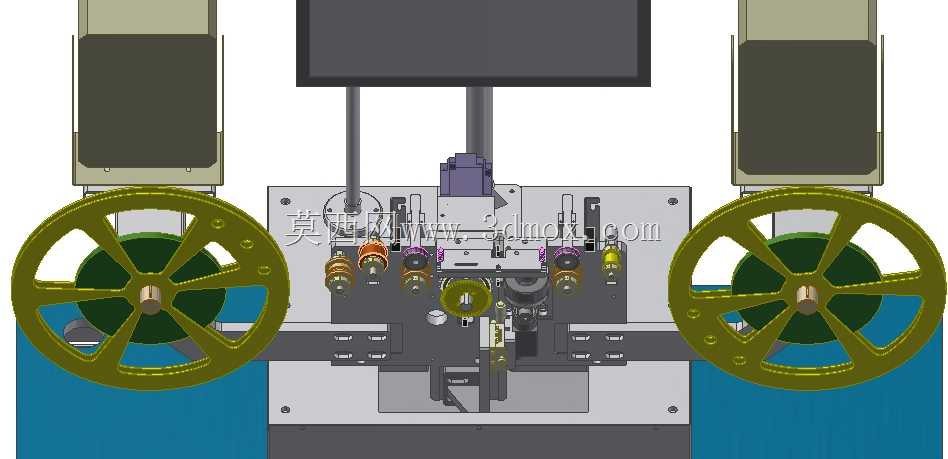

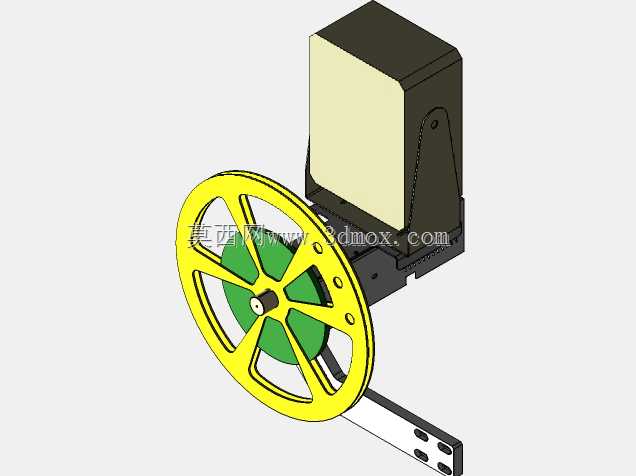

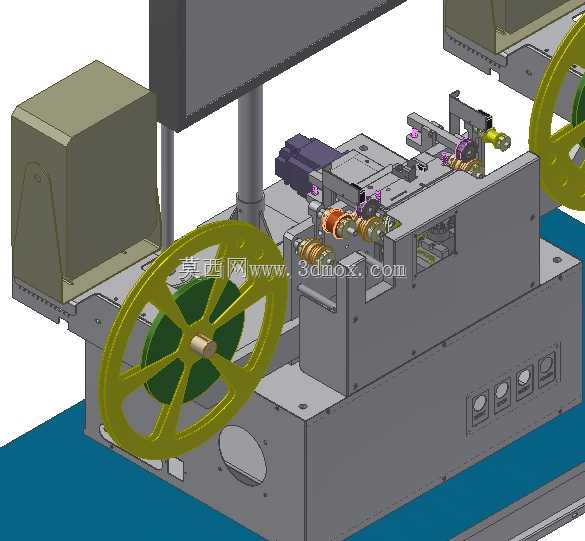

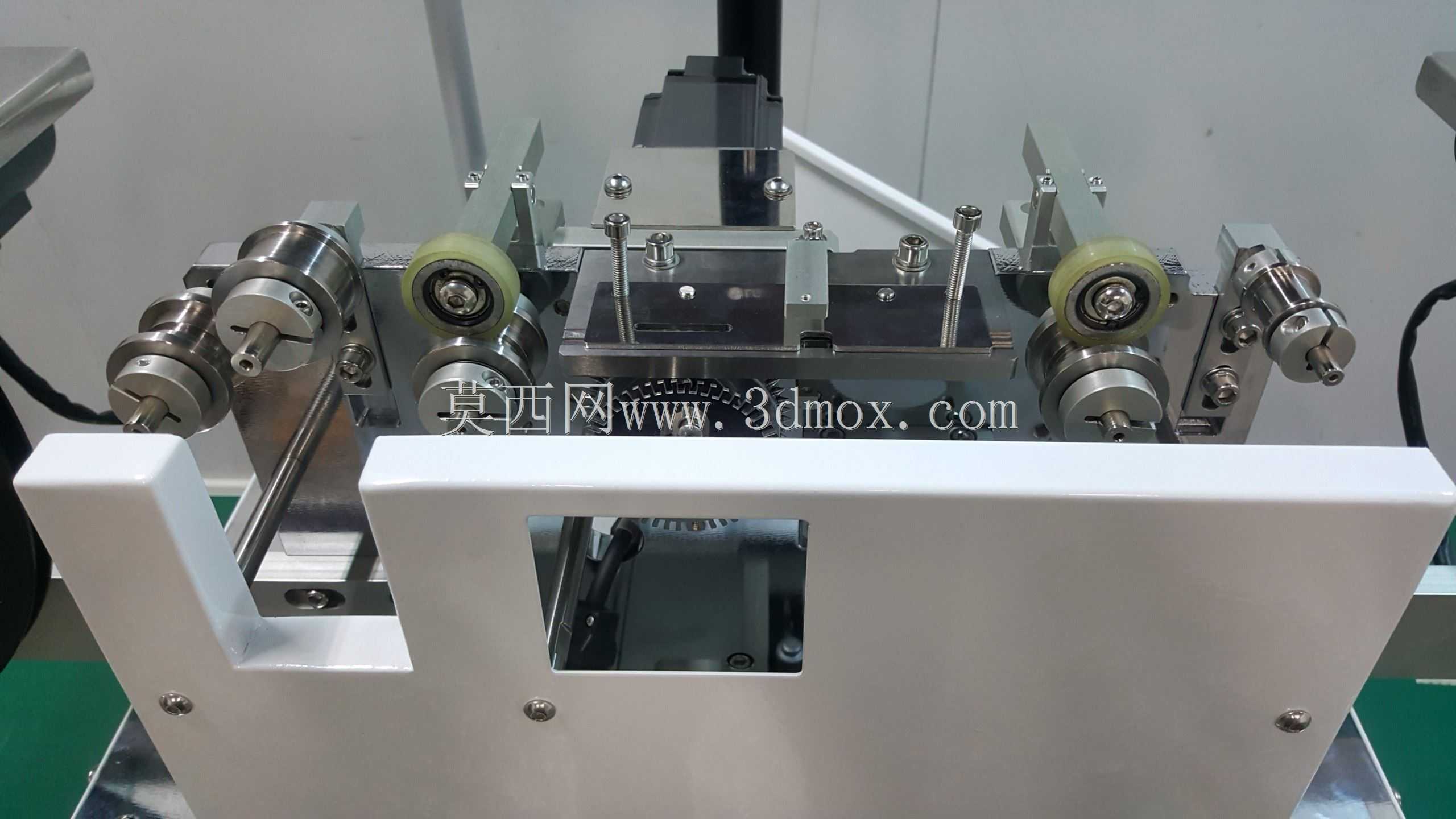

　　高1600mm范围内，可直接嵌入现有SMT物料区的标准工位布局，无需额外改造场地。设备的功能模块布局围绕作业动线优化设计，台面左侧设置放料卷盘工位，配置阻尼式气胀轴固定料卷，避免放料过程中载带拉扯变形；右侧设置收料卷盘工位，搭配伺服电机驱动的卷绕机构，可根据载带材质自适应调整收卷张力，防止载带拉伸导致元件引脚变形。中间检测工位集成高分辨率工业摄像头与环形补光光源，光源角度可根据元件封装材质调整，避免塑封元件反光影响成像效果，摄像头可逐帧采集载带模腔内的元件图像，通过预设算法比对标准元件轮廓，识别裂纹、缺失、碎屑等不良情况，同时同步累计合格元件数量，检测到NG品时系统会自动记录不良位置与类型，

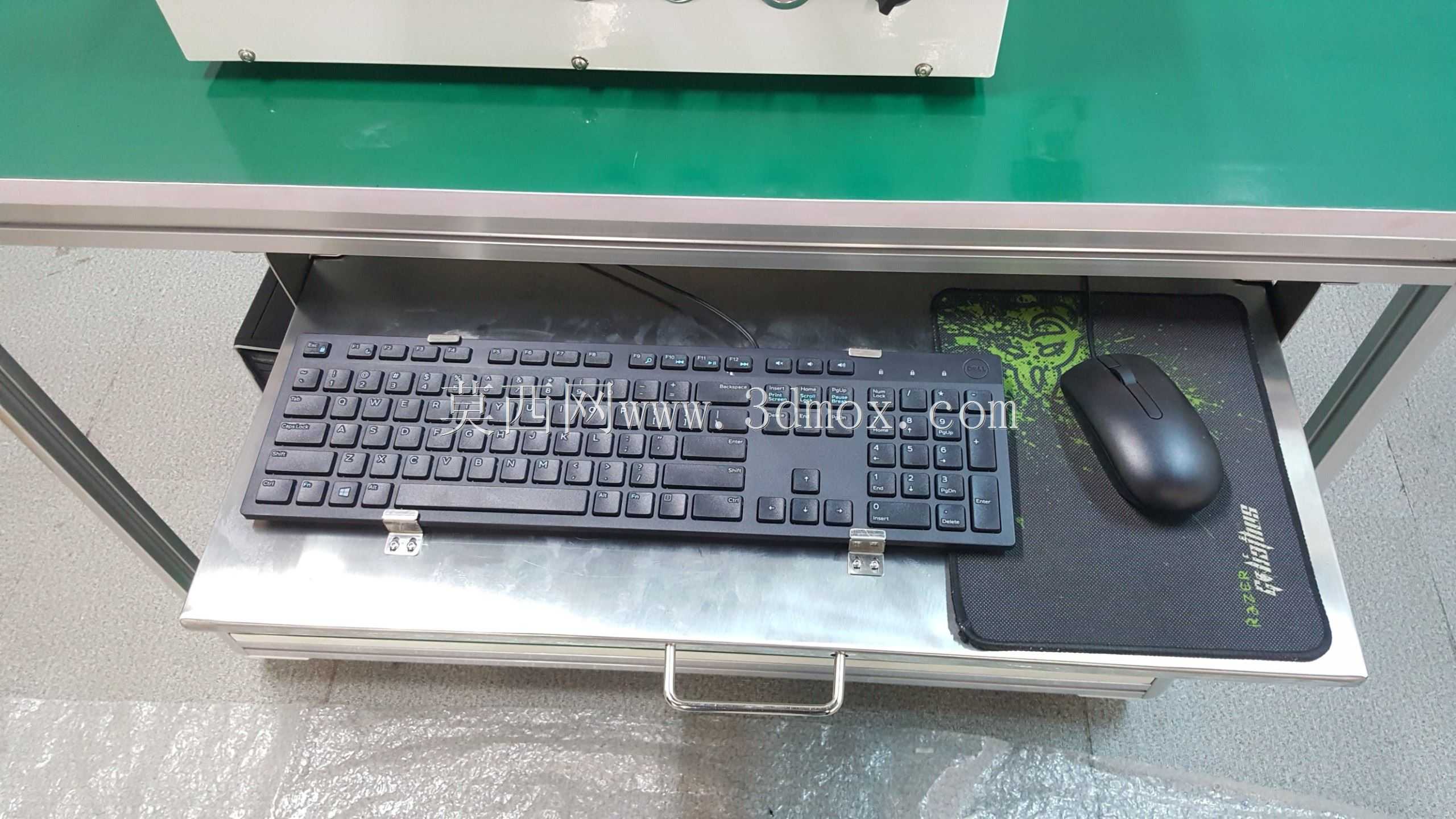

　　将对应不良段的载带标记后引导至独立的NG存储区，避免不良品流入产线。设备顶部配置三色警示灯，可直观反馈设备运行、待机、故障状态，台面上方倾斜安装人机交互显示屏，操作人员可直接在屏上设置计数参数、调取不良记录、切换不同封装元件的检测程序，操作高度符合人体工学设计，长时间作业不易产生疲劳。设计过程中充分考虑设备的维护便捷性，所有检测模块、驱动模块均采用快拆式安装结构，光源、摄像头的调整支架预留刻度标识，更换不同规格料卷的作业工装时无需反复校准位置，可将换型时间压缩至5分钟以内；气路、线路均沿铝型材槽道内置排布，台面无裸露管线，避免载带移动过程中勾挂管线引发故障。收放料机构的卷盘固定座支持快速更换，可适配3寸、7寸等不同内径的标准SMD卷盘，覆盖电子制造行业绝大多数的料卷规格，检测计数精度可达±1/10000，检测速度最高可达每分钟6米载带，相比传统人工作业效率提升8倍以上，同时可完全避免人工点料的计数误差与漏检问题。
