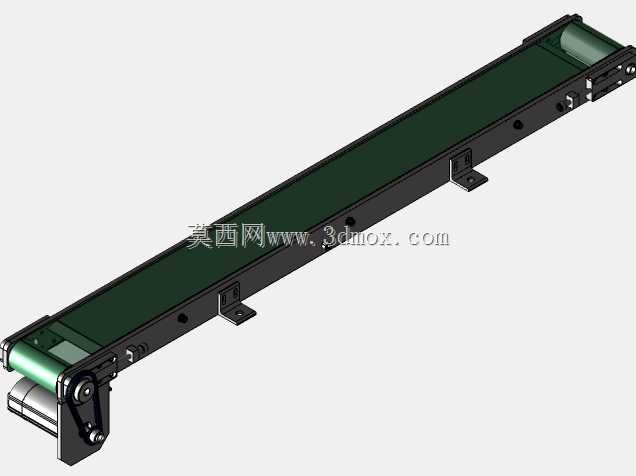

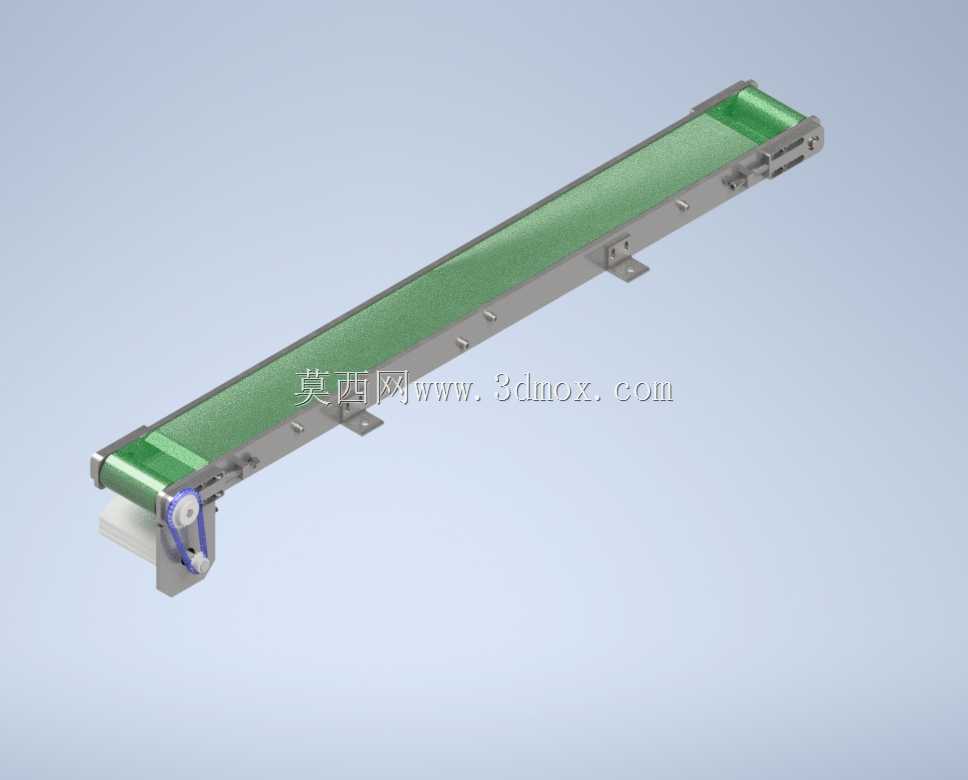

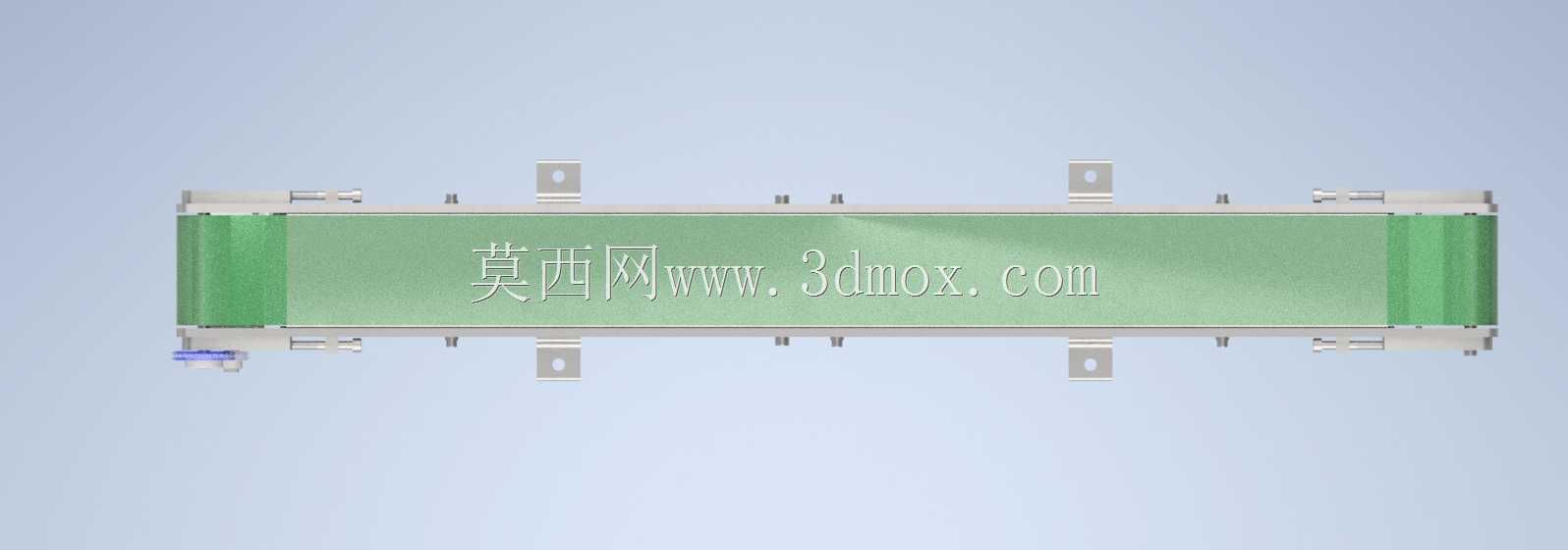

小型绿色PU皮带水平输送设备结构

　　这款轻型水平输送结构，主要面向电子组装、小五金分拣、食品内包装、精密零件工序间转运这类对输送面洁净度、运行平稳度有要求的场景，区别于重型矿用、大负载输送设备，它的负载设计集中在单件5kg以内的散料、小型工件传输，适配车间内狭窄工位的线体衔接需求。从结构设计逻辑来看，整体采用单侧端部驱动的布局，驱动端集成了张紧调节结构，无需额外增设张紧工位，能在安装完成后通过端部的调节螺栓调整PU皮带的张紧度，补偿皮带长期运行产生的蠕变伸长量，避免皮带打滑、跑偏的常见问题。机架主体采用折弯钣金一体成型的侧梁，相比铝型材拼接的结构，整体刚性更好，侧梁上预留的安装吊耳是标准化的安装接口，既可以搭配独立支脚做落地式安装，

　　也能直接吊装在设备机架下方作为上下料衔接结构，安装边界的适配性很强，侧梁的宽度方向预留了安装挡边、传感器支架的螺纹孔位，后续改造加装附件不需要二次打孔破坏机架结构。输送面采用绿色PU材质皮带，这类皮带表面摩擦系数适中，不会刮伤精密工件的表面，同时具备一定的耐油、耐普通清洗剂腐蚀的特性，日常车间维护时可以直接用中性清洁剂擦拭表面，不会出现皮带分层、脱胶的问题。端部的从动轮采用腰鼓型设计，能自动修正皮带运行时的横向偏移，不需要额外加装防跑偏挡条，减少了皮带边缘的磨损，延长易损件的更换周期。驱动端的传动结构采用同步轮传动，相比链传动、平带传动，传动比更精准，运行时的噪音更低，适配需要安静作业环境的电子车间、实验室配套生产线场景。

　　整体线体的高度方向尺寸紧凑，端部的驱动电机采用侧装布局，不会额外占用线体首尾的安装空间，在多段线体拼接的时候，衔接间隙可以控制在5mm以内，避免小型工件、薄型物料在衔接位置卡滞。设计过程中特意将所有的紧固件都做了沉头处理，输送面下方没有突出的螺栓头、棱角，不会在皮带回程过程中刮伤皮带背面，也避免了运行过程中杂物勾挂的风险。机架的底部预留了接屑槽的安装位，在加工产生碎屑的工序使用时，可以直接加装接屑盘收集废料，不需要额外改造机架结构。这类轻型输送结构的长度可以根据工位需求做模块化拼接，单段标准长度的结构可以直接对接上下料工位、检测工位、包装工位，在3C电子组装线、小零件加工产线里，常用来做工序间的工件传递，替代人工搬运，减少工件周转过程中的磕碰损伤，同时能匹配产线的节拍要求，稳定输送速度可以在每分钟6到30米之间调节，适配不同生产节拍的需求。
