双轴十字滑台磨表进给机构设计

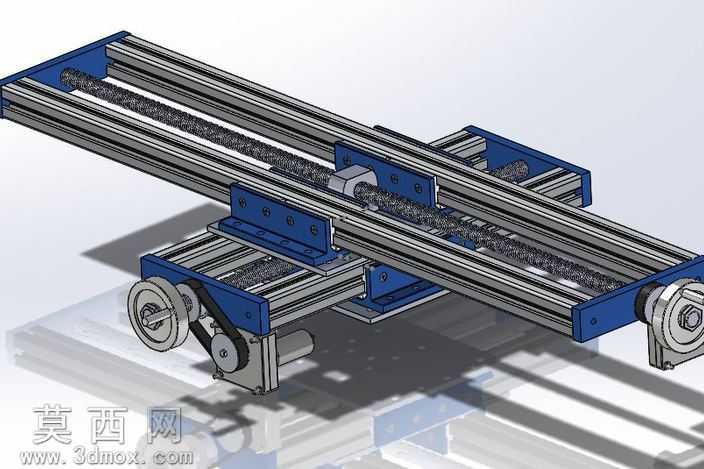

本作品为磨表设备配套的X-Y轴十字进给滑台三维设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计公差规范，所有零件均按实际加工尺寸1:1还原，可直接导出工程图用于生产加工。模型渲染阶段采用金属质感材质体系，铝型材导轨件赋予磨砂银白金属材质，安装支座采用喷塑深蓝工业漆材质，同步带轮、丝杆等传动件赋予抛光钢材质，渲染光影采用工业产品常用的45度侧光方案，清晰呈现各部件的装配关系与结构层次，无穿模、错位等建模错误。结构层面，该滑台采用双层正交布置的线性导轨作为导向承载部件，每层滑台均配置滚珠丝杆作为传动核心，搭配同步带轮减速机构连接驱动电机，可实现X、Y两个方向的精准直线进给，滑台安装面预留标准化螺纹孔位，可直接搭载磨表执行表头，适配平面磨削加工的走刀需求。设计思路源自工厂实际磨表设备的升级改造项目，初始方案阶段曾考虑采用单轴悬臂结构，但经受力仿真验证后发现悬臂结构在长行程下存在挠度变形问题，最终改为双层十字堆叠的龙门式正交结构，大幅提升了滑台整体刚性；传动部分最初计划采用气缸驱动，但气缸无法满足磨表进给所需的微米级进给精度要求，因此更换为滚珠丝杆搭配伺服电机的传动方案，同时在丝杆端部配置手轮，可实现手动微调与自动进给的双模式切换；导轨选型阶段对比了线性滑轨与燕尾槽导轨的性能差异，最终选用高组装线性滑轨，兼顾承载能力与运动顺滑度，同步带传动部分设计了张紧调节结构，可在长期使用出现皮带松弛时快速调整张紧力，无需拆解整体结构。所有装配体均添加了正确的配合约束，可在软件中实现运动仿真，模拟实际走刀过程的运动轨迹，验证行程范围内无干涉问题，各零部件均保留建模参数，可根据实际加工需求修改行程、负载等核心参数，快速衍生出不同规格的同系列滑台产品。
