落地式可调角度砂带磨削设备结构

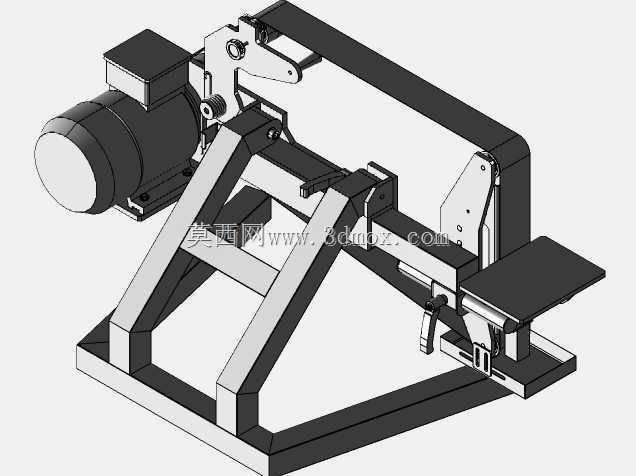

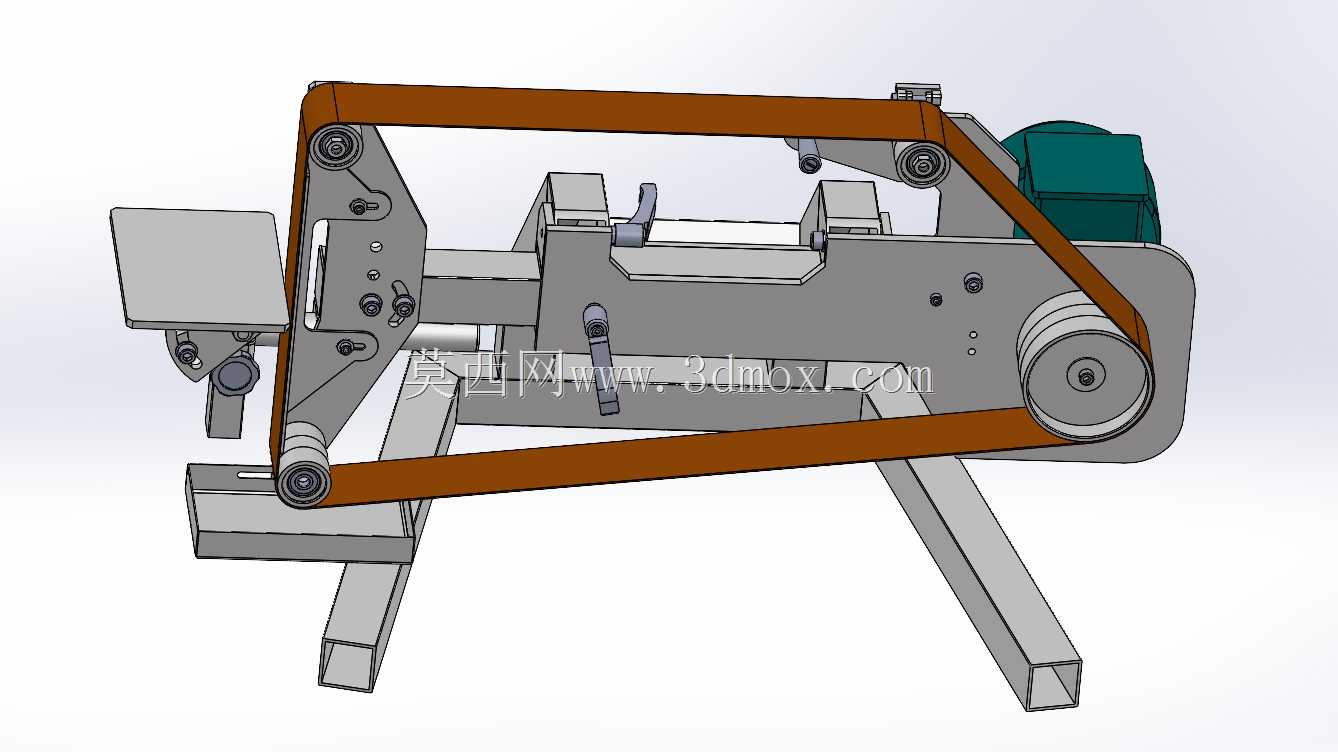

　　这款落地式砂带磨削设备，主要面向五金加工、小型机修、金属构件预处理等作业场景，可完成工件表面除锈、焊缝打磨、飞边去除、小面磨削抛光等多类工序，适配碳钢、不锈钢、有色金属等多种材质的加工需求。设备采用开式砂带环绕布局，主动轮直接与驱动电机输出端连接，省去冗余传动结构，动力传递损耗更低，张紧机构集成在机架上部，通过偏心锁紧结构实现砂带的快速张紧与更换，日常换带作业无需额外专用工具，单人即可在短时间内完成操作。设备的接触作业端设置了多组不同功能的靠位结构，前端的水平托板可承托小型工件进行平面磨削，侧边的接触轮位可完成圆弧面、异形边角的打磨作业，靠板角度可根据加工需求进行小范围调整，适配不同角度的坡口打磨需求。

　　机架采用方管焊接成型的分体支撑脚结构，安装时可直接固定在车间地面或者重型工作台面上，整体占地边界控制在长1.2米、宽0.6米、高0.9米范围内，不需要预留过大的操作空间，适合小型加工车间、维修工位的场地布置。设计过程中重点考虑了作业时的受力稳定性，机架的斜向支撑结构直接连接主动轮安装座与前端作业位，抵消砂带高速运转时的张紧拉力，避免长期作业出现机架变形问题；砂带的跑偏调节结构设置在从动轮端，通过微调螺栓调整从动轮的轴向倾角，即可修正砂带运转时的偏移问题，调节精度可达0.1毫米级别，避免砂带跑偏磨损。设备的驱动电机布置在机架后侧，重心靠后，作业时前端磨削受力不会导致设备倾翻，电机外侧预留了散热间隙，长时间连续作业也不会出现过热问题。

　　作业端的托板位置设置了可调节的工件挡边，打磨小型零件时可防止工件脱手飞出，提升作业安全性，整体结构没有冗余的装饰性设计，所有部件均服务于磨削作业的实用性需求，零部件的加工精度要求适配普通机加工艺，加工制造成本可控，适合小型加工厂自行制作或者批量生产投放五金工具市场。
