板料冲裁加工用多层级冲压模具结构

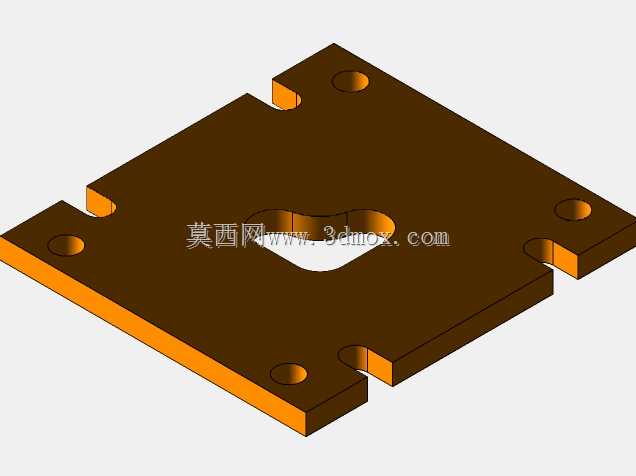

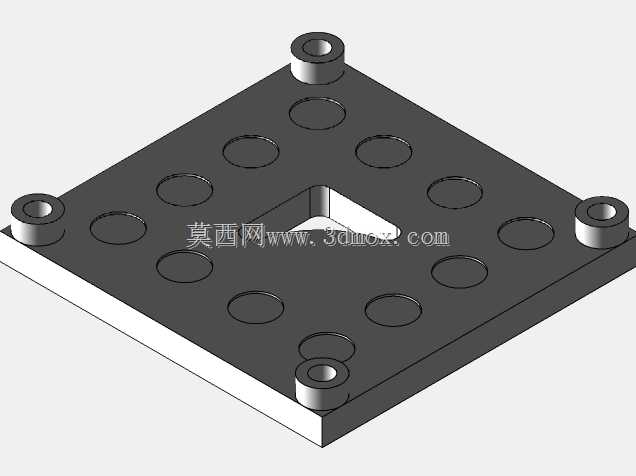

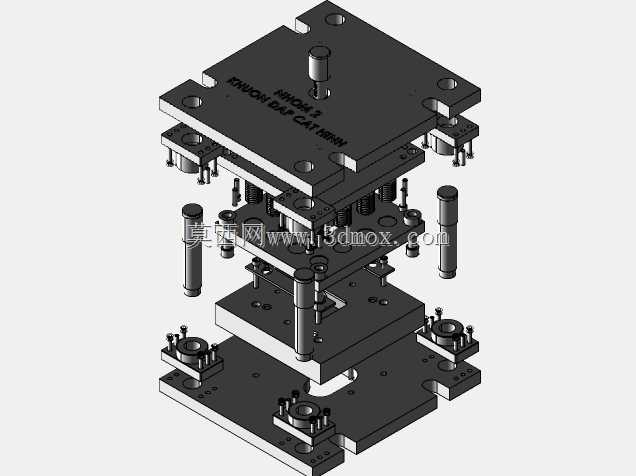

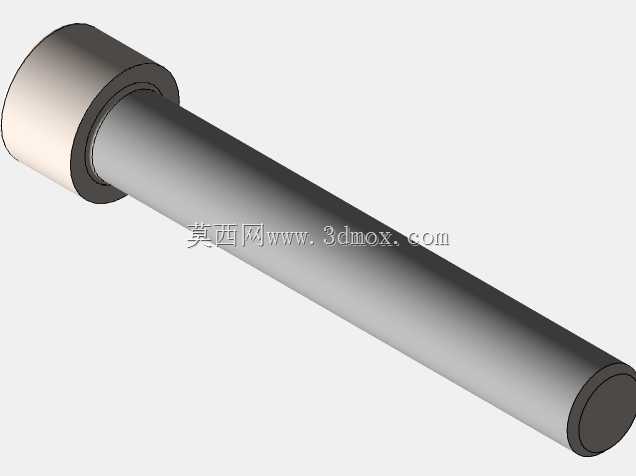

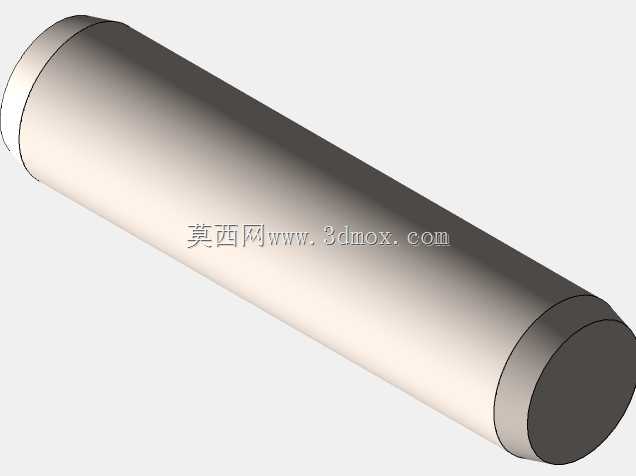

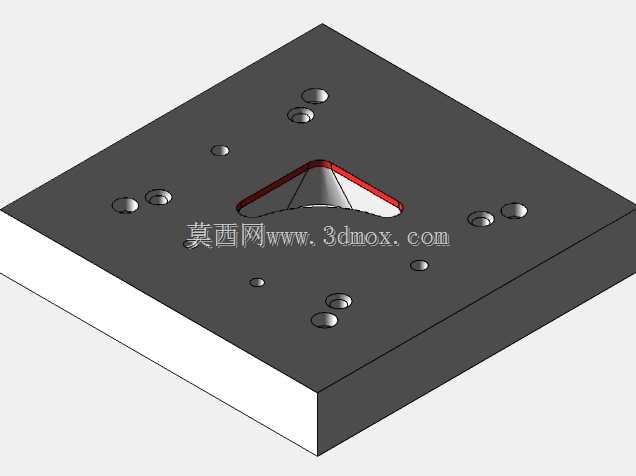

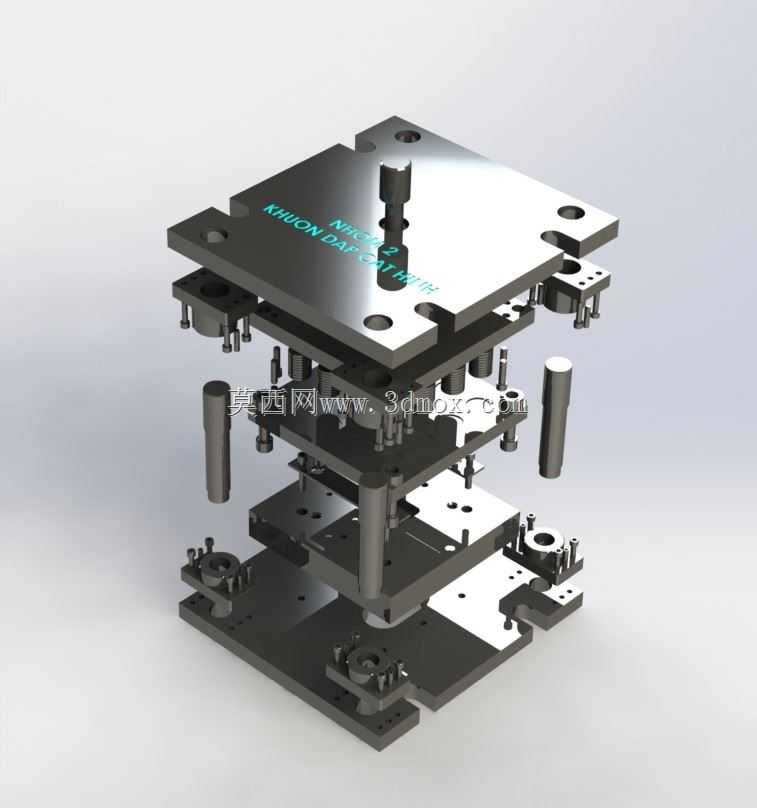

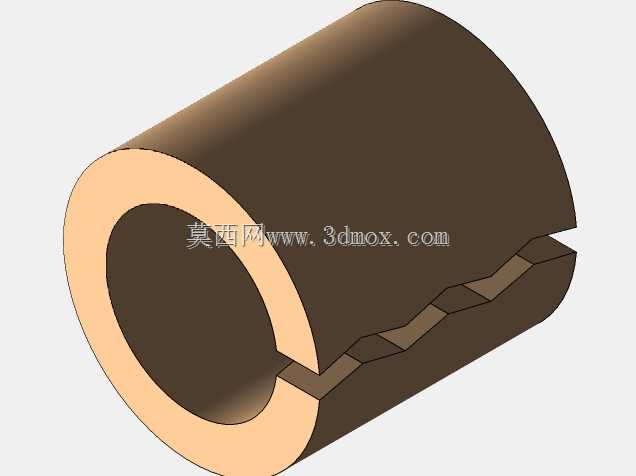

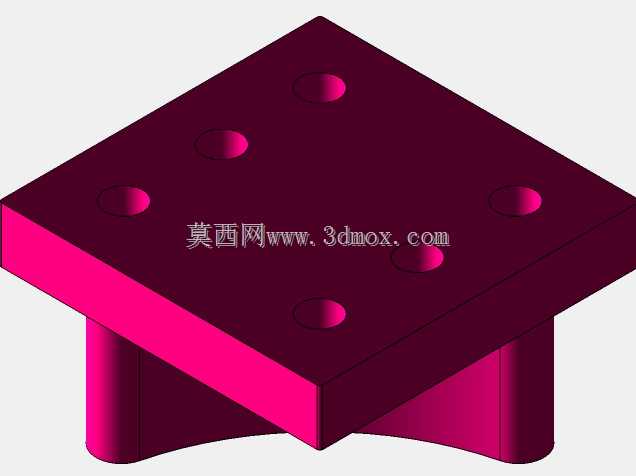

　　这套冲裁冲压结构主要面向金属薄板类零件的批量落料、冲孔加工场景，常见于五金零部件加工、家电钣金件生产、电子金属配件冲压等产线环节，是冷冲压加工环节里直接决定零件成型精度与生产节拍的核心工装。整套结构采用典型的多板层叠式冷冲模架构，从上到下依次排布上模座、凸模固定板、卸料板、凹模固定板、下模座等核心功能层，各板层之间通过精密导柱导套实现合模导向，导向副的配合间隙控制在微米级，能有效抵消高速冲压过程中产生的侧向力，避免凸凹模出现啃模、偏磨问题，延长模具连续冲压的使用寿命。

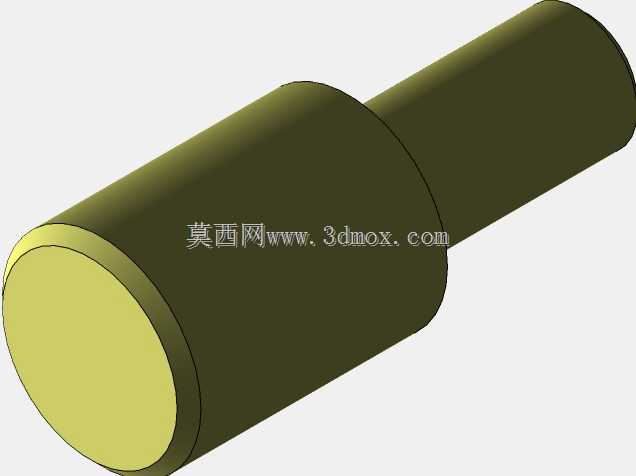

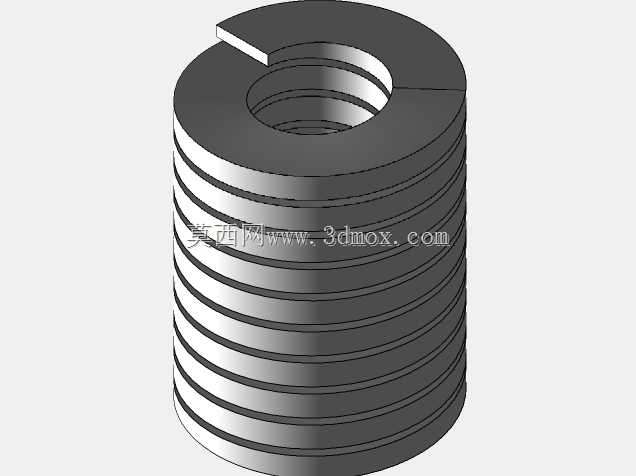

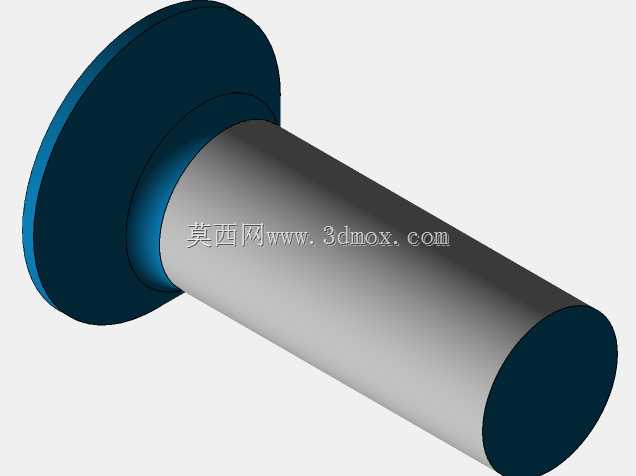

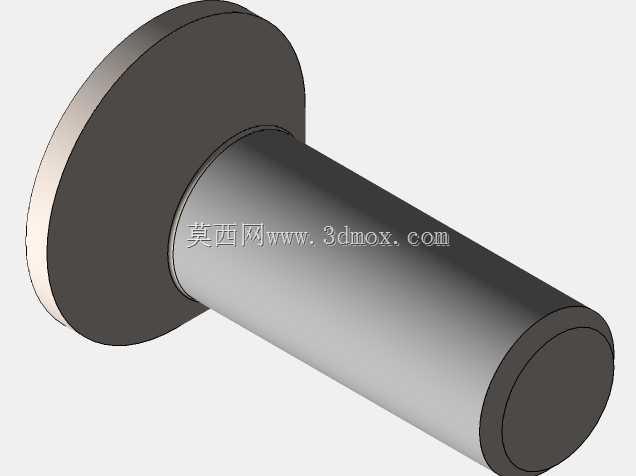

　　设计过程中优先考虑了冲压作业的卸料顺畅性，卸料板采用弹性卸料结构，内置的弹性元件可在凸模完成冲裁回程时，及时箍住板料将其从凸模上剥离，避免板料随凸模上行带料，保障连续送料的稳定性。凸模与凹模的刃口部分采用镶拼式设计思路，针对冲裁轮廓复杂的部位单独做镶件处理，后续刃口磨损后可单独拆卸更换镶件，无需整体报废模架，大幅降低后期维护成本。上下模座均采用加厚钢板加工，保证模架整体刚性，在大吨位冲床的连续冲击载荷下不会出现模座变形，保障刃口间隙的均匀性。

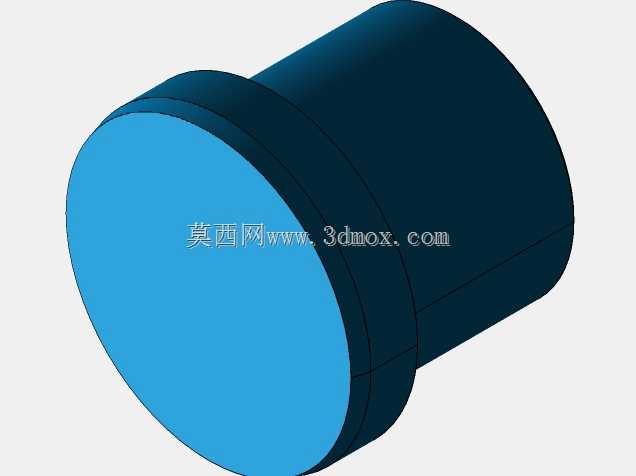

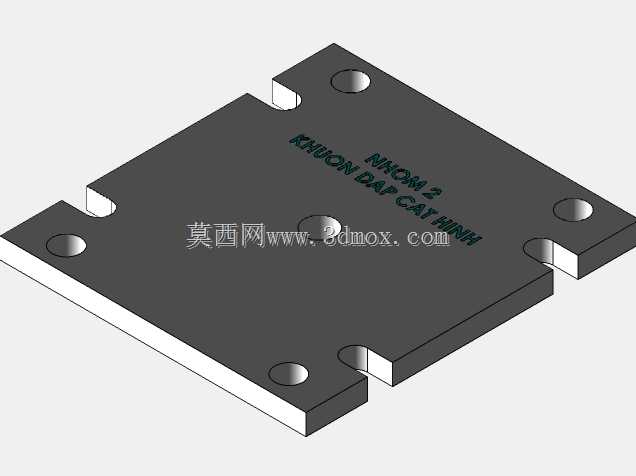

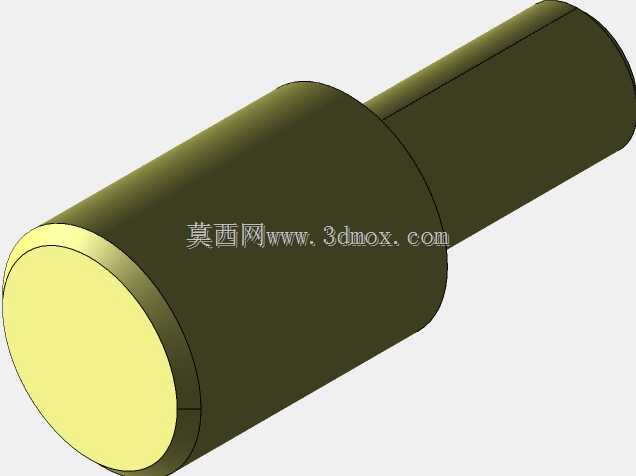

　　安装边界方面，上模座通过模柄与冲床滑块连接，模柄的同轴度与上模座基准面严格垂直，避免滑块下行时出现偏载；下模座设置有对应冲床工作台的T型槽安装位，可通过压板螺栓快速固定在不同吨位的开式或闭式冲床工作台上，模架闭合高度适配常规中小吨位冲床的装模高度范围，无需额外加装垫板即可完成装夹。导柱的伸出长度经过匹配设计，合模过程中导柱先进入导套完成导向，之后凸模才接触板料，从结构上杜绝了合模过程中凸凹模错位的风险。

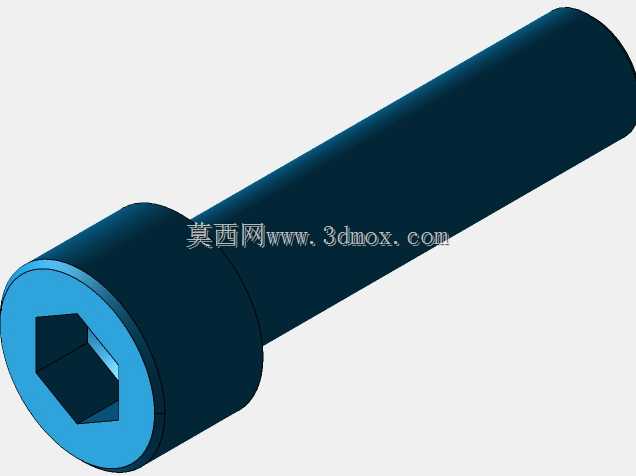

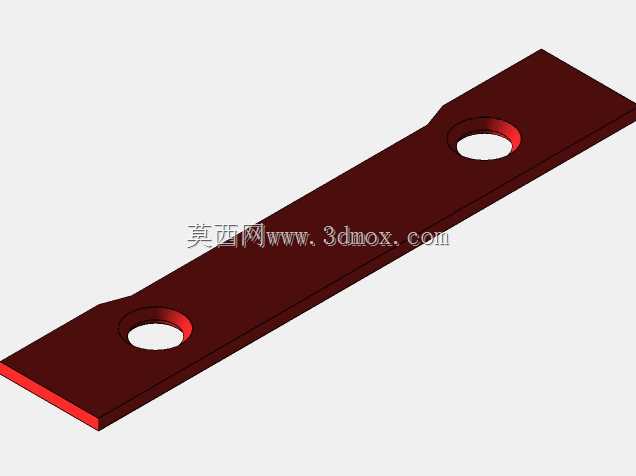

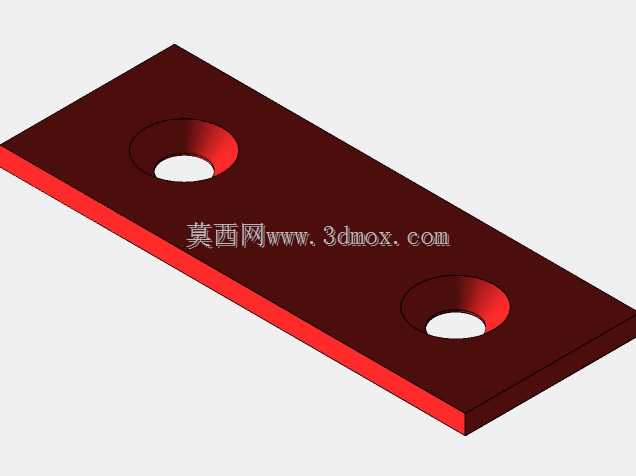

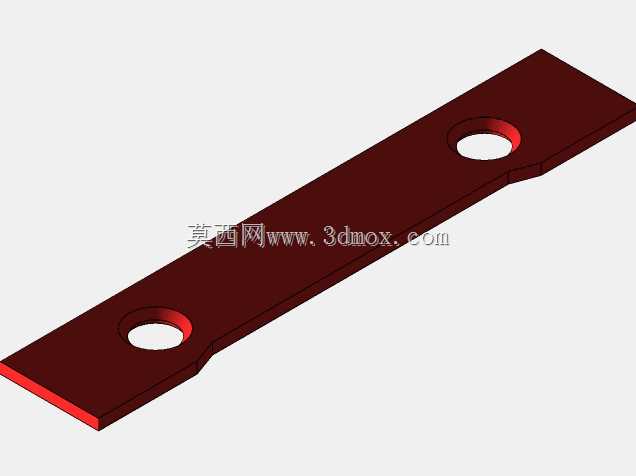

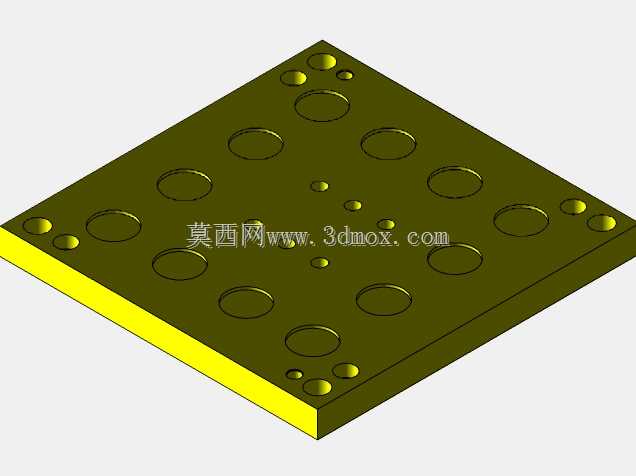

　　在实际生产场景中，这套结构可适配0.2-3mm厚度的冷轧钢板、铝板、铜板等常见金属板料的冲裁加工，冲裁断面的光亮带占比可达到板厚的三分之一以上，满足一般五金零件的断面精度要求，无需额外做断面修磨处理。模具的送料方向设置有定位挡料销，可配合条料送料机构实现连续步进送料，单冲程即可完成单个零件的冲裁成型，生产节拍可匹配冲床每分钟数十次到上百次的冲压频率，适合大批量零件的规模化生产。各板层之间的连接螺栓均采用内六角圆柱头螺钉，沉头孔深度严格控制，保证螺栓头部不高出板层基准面，避免合模时出现干涉，同时销钉定位孔与螺栓孔的位置排布避开了凸凹模的安装位置与冲裁受力区域，保障模架各部位受力均匀，不会出现局部应力集中导致的板层开裂问题。
