多工位联机冲压作业自动化生产线

　　这套联机冲压设备主要面向3C电子小五金件、精密接插件的连续冲压工序场景，可覆盖从料带上料、多工位级进冲压、成品下料到工序间转运的全流程作业，替代传统单机单工位人工上下料的作业模式，适配0.1-2mm厚度的铜带、铝带、冷轧钢带等常用冲压料带，单条产线可兼容3-5道连续冲压工序，单节拍作业效率可达120次/分钟，相比人工作业模式可降低70%以上的工序间转运等待时间，同时避免人工操作高速冲床带来的安全隐患。

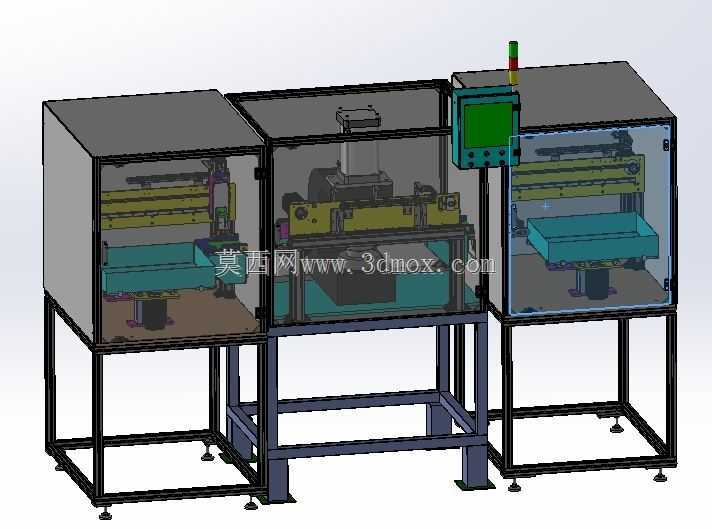

　　设备整体采用分段式铝型材方管焊接机架设计，三个独立功能单元通过底部可调脚杯固定在车间硬化地面上，单段机架的安装边界控制在1200mm800mm1800mm范围内，联机后整体长度控制在3600mm以内，可适配多数中小型五金加工车间的设备排布间距，机架底部预留200mm的走线与废料滑落空间，侧面设计可拆卸检修门板，方便日常维护时快速接触到内部传动与执行机构。

　　设计阶段优先考虑了工序间的定位精度问题，每个工位的冲压执行模组都采用线性导轨导向配合伺服驱动的送料结构，工位间转运采用同步带配合气动夹爪的移载方案，重复定位精度可控制在±0.02mm以内，满足精密小五金件的冲压公差要求；设备外围全段采用透明亚克力防护板做封闭设计，顶部设置三色状态指示灯，操作端配置嵌入式触控屏，可直接在屏端设置冲压节拍、送料步距、夹爪开合行程等参数，防护门配备安全联锁开关，一旦防护门被异常打开，设备会立即触发急停，切断冲压执行机构的动力输出。

　　从结构布局来看，三个单元分别承担上料定位、核心冲压、成品分拣输出的功能，中间核心冲压单元预留了模具安装位，可快速更换不同规格的级进冲压模具，适配不同产品的生产需求；两侧单元的移载机构高度与中间冲压工位的作业面保持齐平，作业面高度统一设置为900mm，符合人工辅助上料、换模作业的人体工程学高度，不需要额外配置垫高工作台。设备的气动管路、动力线缆全部走机架内部的走线槽，外部无裸露管线，既避免车间作业过程中管线被剐蹭损坏，也让整体外观更整洁规整，适配标准化车间的5S管理要求。

　　设备的支撑脚杯采用M20可调规格，单脚承重可达500kg，可适应地面不平整度在10mm以内的安装场景，不需要额外做地面找平处理；机架底部的方管框架做了加强筋焊接处理，整机运行时的振动幅度控制在0.1mm以内，不会因为高速冲压的振动影响工位间的定位精度，也不会产生过大的车间作业噪音。
