隔热板级进冲压模具三维结构设计

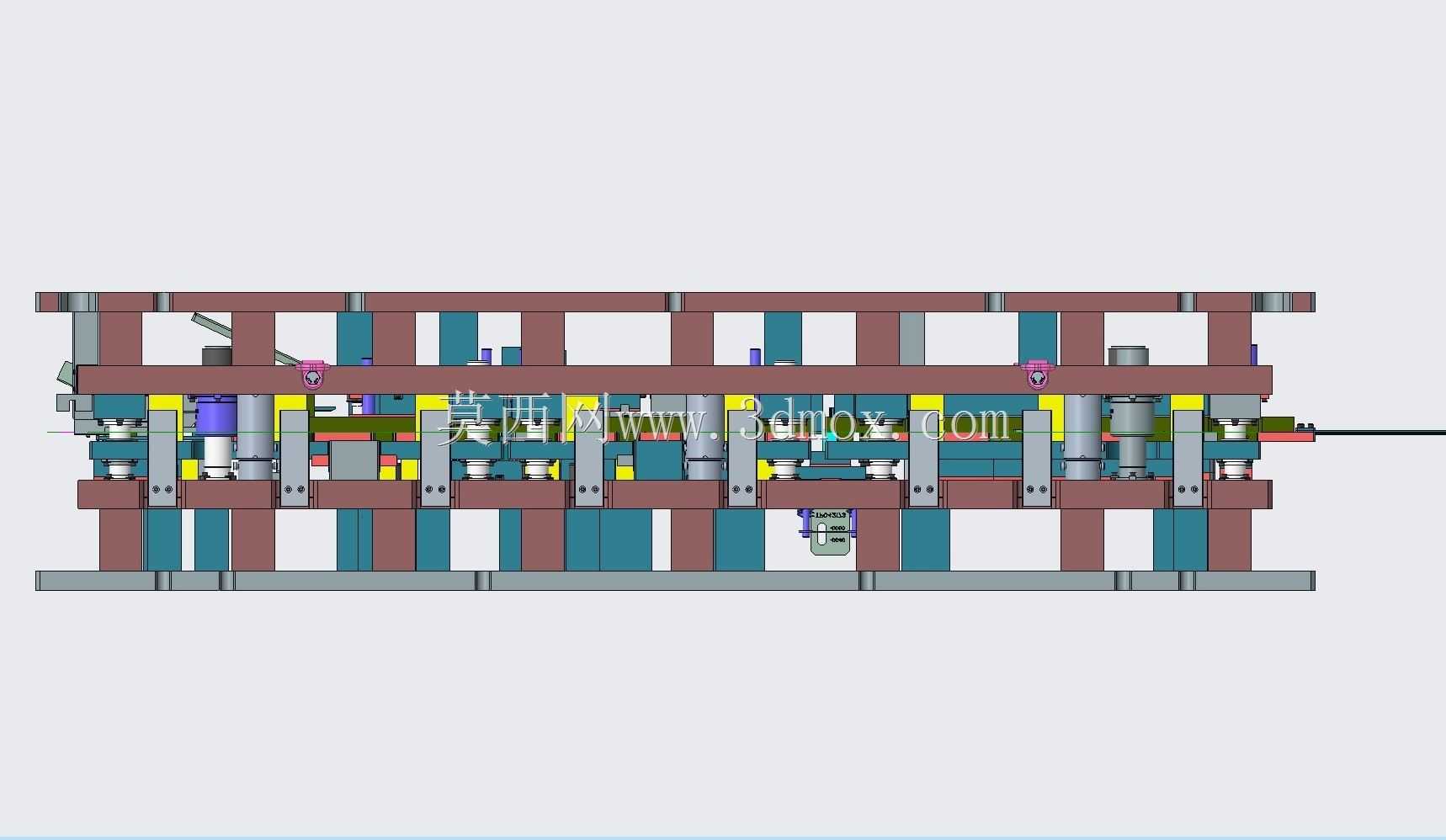

　　这套级进模结构针对隔热板类薄板冲压件的批量生产需求设计，适配通讯设备、消费电子类产品内部隔热构件的连续冲压加工场景，在高速冲床配套产线中可完成多工序连续作业，无需单工序多次周转装夹，能有效控制薄壁件加工过程中的变形量，保证批量零件的尺寸一致性。从整体结构布局来看，模具采用多工位依次排布的设计逻辑，沿料带送进方向依次设置冲裁、成型、精整、分离等工位，各工位的冲头、凹模镶件采用独立模块化设计，易损部位可单独拆卸更换，无需整体拆解模架，大幅降低产线停机维护的时间成本。上模部分的导柱导套采用高精度配合规格，保证上下模合模过程中的对位精度，避免连续高速冲压过程中出现啃模、毛刺超差的问题；卸料板采用弹性卸料结构，配套的等高套筒、

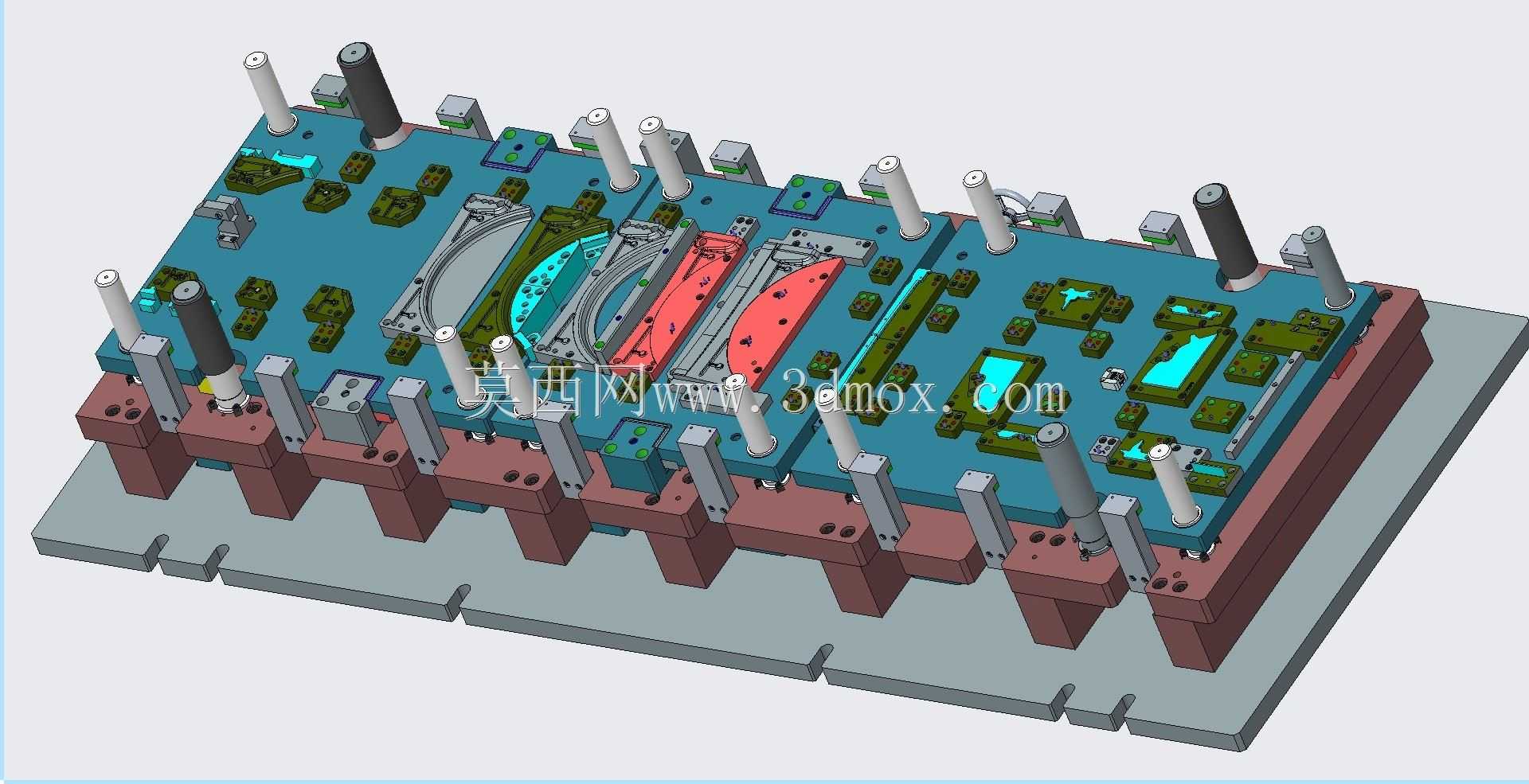

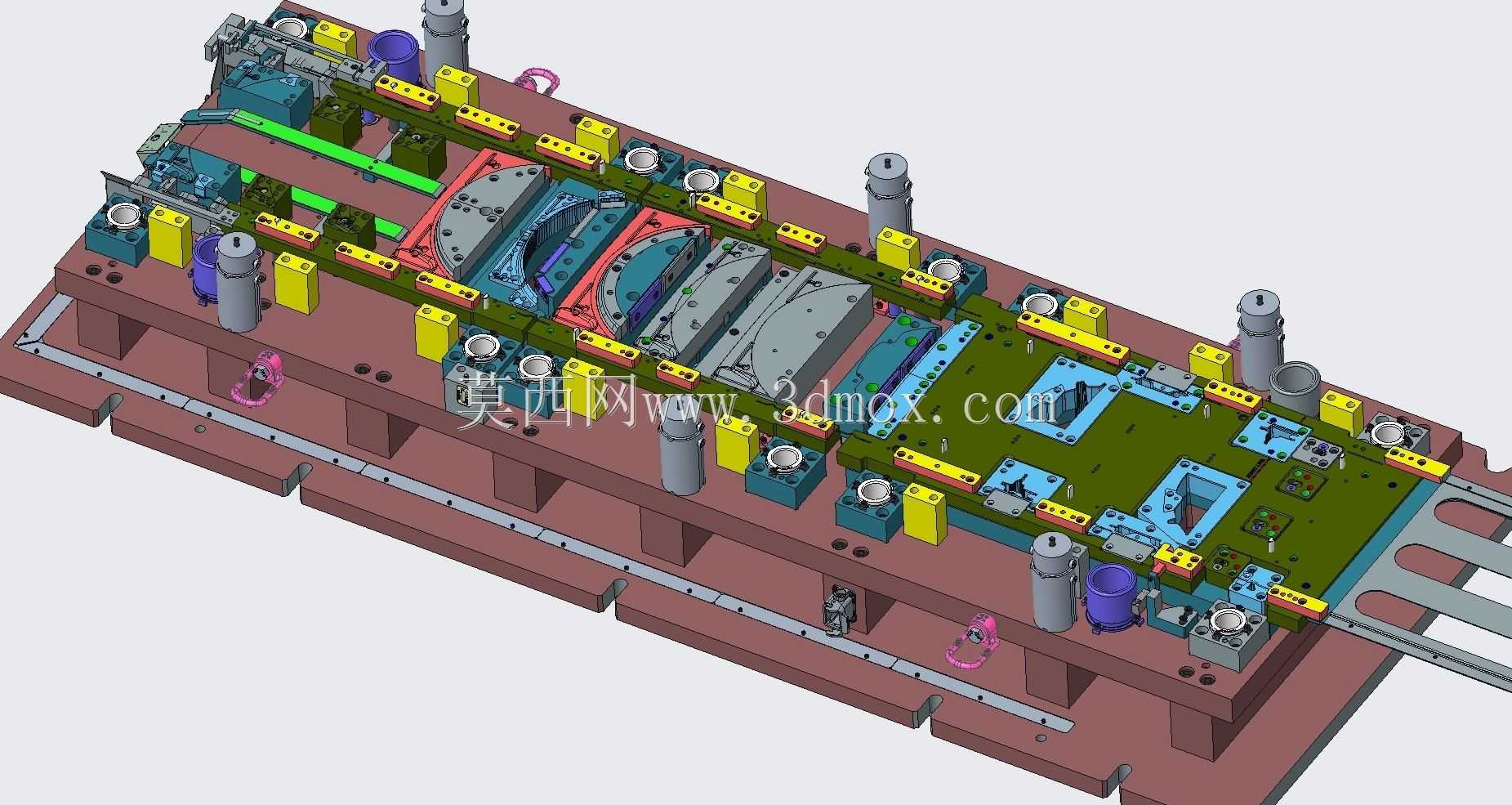

　　卸料弹簧按工位冲裁力大小匹配对应刚度，既保证料带在冲压过程中被平稳压紧，又能避免压伤薄板类工件表面。下模部分的凹模镶块采用合金工具钢材质，对应冲裁工位的刃口做了分层硬化处理，刃磨寿命较普通结构提升40%以上，各工位的漏料孔做了锥度扩口设计，避免冲裁废料卡滞堵塞，减少生产过程中的故障停机概率。针对隔热板零件的异形成型特征，模具在中间工位设置了斜楔侧向成型机构，将冲床的垂直运动转化为侧向成型动力，完成零件侧边的折弯、压包特征加工，侧向成型滑块的导轨采用自润滑镶块，长期运行无需频繁加注润滑脂，适配高速连续冲压的作业节奏。模座采用标准后侧导柱模架结构，上模座、下模座的厚度按冲床工作台的安装槽尺寸匹配设计，安装槽位、

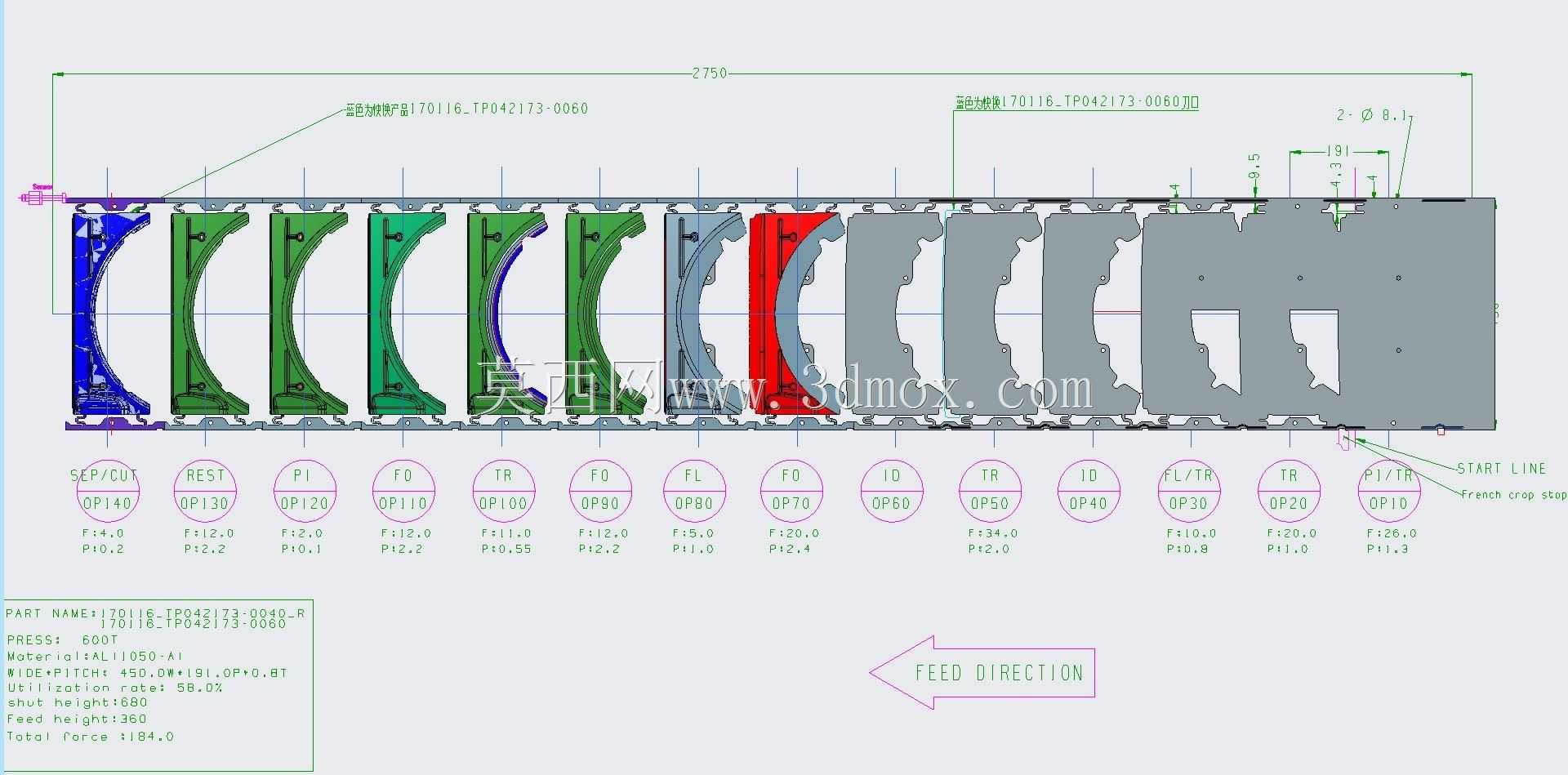

　　压板压紧位置预留足够的操作空间，可直接适配市面上多数吨位的高速冲床安装接口，无需额外制作过渡转接板。料带的定位设计采用导正销配合侧刃粗定位的组合方案，首工位侧刃冲切料边完成步距粗定位，后续各成型工位设置导正销插入料带预冲孔完成精定位，定位精度可控制在0.02mm以内，保证各工位成型特征的位置度满足零件图纸要求。考虑到隔热板零件材料多为低热传导的合金薄板，材料本身的回弹量较大，模具在成型工位专门设置了回弹补偿角，成型凸模的角度按材料回弹测试数据做了预修正，试模阶段仅需微调镶块间隙即可达到零件的尺寸要求，减少反复修模的工作量。模具的闭合高度、开模行程按配套冲床的参数边界做了适配设计，开模状态下各工位的成型镶件、导正销完全脱离料带，

　　预留足够的料带送进空间，不会出现带料、刮伤工件表面的问题；合模过程中卸料板先于冲头接触料带，将料带平稳压紧在凹模表面后再完成冲裁、成型动作，避免薄板料在冲压过程中出现窜动、起皱的缺陷。各工位的冲头固定采用挂台加压板的双重固定结构，小直径冲头配套保护套结构，避免高速冲压过程中冲头出现断裂、崩刃的问题，对应成型力较大的工位，在模座背面设置了支撑柱，将成型力直接传递到冲床工作台面，避免模座长期受力出现变形，影响模具整体精度。
