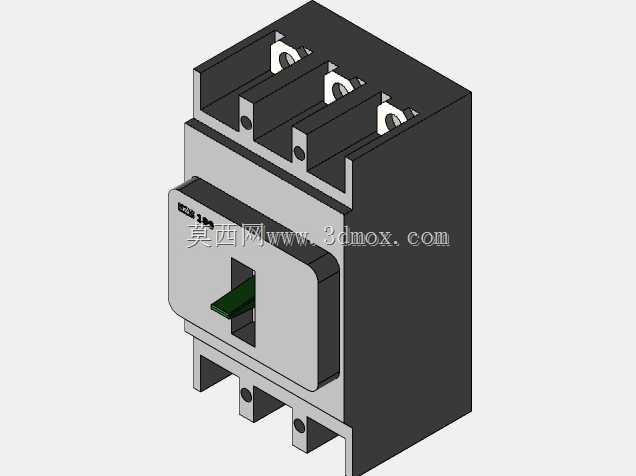

施耐德EZS系列三极塑壳断路器结构模型

　　这款三极塑壳断路器的三维结构还原，完全围绕低压配电场景的实际安装与使用需求搭建，日常多用于低压进线柜、二级分配电箱、设备端动力配电回路中，承担三相回路的过载长延时保护、短路瞬时保护功能，部分工况下也可作为回路的手动分合开关使用，在工业厂房配电、商业建筑配电、设备配套电控系统中都有极高的应用占比。从结构设计逻辑来看，模型完整还原了产品的分层壳体结构，上部三个独立的进线接线腔带有明确的接线端子安装位，每个腔室之间设置了隔离筋，避免不同相序接线端之间的飞弧短路风险，下部对应三个出线接线位，与进线端保持垂直排布，适配柜内常规上进下出的接线走向，减少铜排弯折的加工量。操作手柄突出于壳体正面的操作面，手柄的行程角度、操作面的防滑结构都做了还原，

　　分合闸状态下的手柄位置差清晰可辨，方便运维人员在柜外快速判断回路通断状态。安装结构上，模型底部还原了标准的安装固定脚，固定孔的孔距、孔径完全匹配行业通用的安装梁尺寸，不需要额外做安装转接件，直接通过螺栓即可固定在电控柜的安装横梁上，壳体的整体外形方正，侧面与相邻安装元器件的安全间隙预留符合低压配电设计规范要求，不会出现相邻元件安全距离不足的问题。建模过程中对壳体的拼接缝、端子的紧固结构、操作机构的外露部分都做了细节还原，没有做过度的简化处理，结构设计人员在做柜内排布时，可以直接调用该模型核对安装空间、铜排走向、操作安全距离，不需要额外测量实物尺寸，也能避免排布阶段出现元件干涉、操作空间不足、接线距离不够的常见问题。壳体的散热筋结构、灭弧室对应的壳体凸起部分也都做了还原，能够准确反映产品的实际外形边界，在做柜内温升校核、飞弧距离预留时也能提供准确的尺寸参考，相比简化的方块模型，更能满足实际工程设计的使用需求。
