户外落地式防雨电气控制柜结构设计

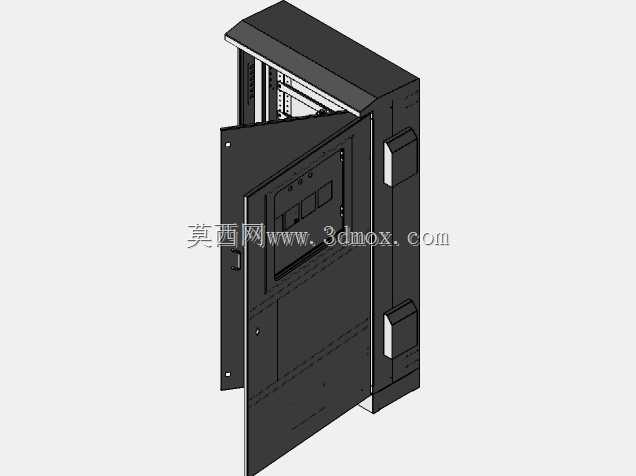

　　这款室外电气柜主要面向户外露天配电场景设计，可适配园区户外动力配电、市政路灯回路管控、厂区边缘工位供电、通讯基站配套供电等多类安装场景，柜体采用落地式安装结构，整体做了外沿式顶盖设计，顶盖边缘超出柜体侧壁一定距离，可在降雨时引导雨水沿顶盖边缘滴落，避免雨水顺着柜门缝隙渗入柜体内部，侧壁预留的外凸安装耳可直接通过膨胀螺栓与混凝土基础固定，无需额外做复杂的安装支架，适配多数户外硬化地面的安装条件。

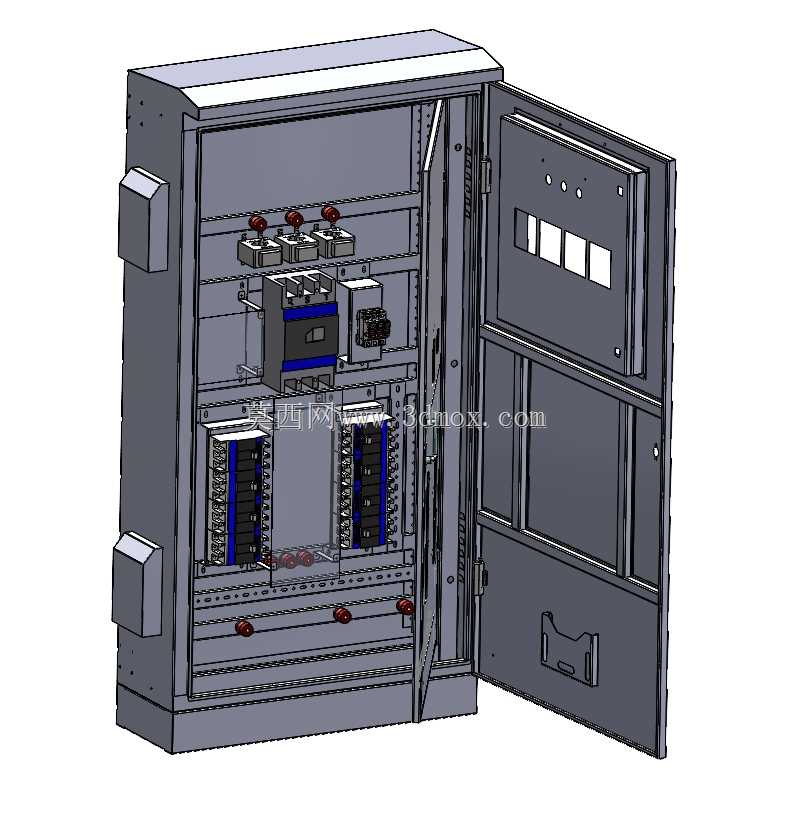

　　从内部结构来看，柜体内部设置了多层横向安装梁，上层预留了主进线断路器的安装位，可适配3P规格的塑壳断路器安装，中层预留了互感器、分线端子排的安装空间，下层则排布了多回路微型断路器的安装导轨，每一层安装梁都预留了标准的模数化安装孔位，可兼容市面上主流的低压电气元件安装尺寸，无需二次打孔加工。柜门内侧预留了仪表、操作按钮、指示灯的安装开孔位，开孔尺寸适配常规方形数显仪表、控制按钮的安装规格，柜门与柜体之间采用多点式铰链连接，铰链做了加厚处理，可承受柜门长期开合的载荷，柜门关闭后通过多点锁具压紧，配合柜门边缘的密封胶条，可实现IP54级别的防护能力，阻挡户外粉尘、飞溅雨水进入柜体内部。

　　设计过程中充分考虑了户外使用的散热需求，柜体侧壁预留了带防尘滤网的通风口，通风口采用下进上出的排布方式，可形成自然对流散热通道，避免柜内电气元件长期工作积热导致的性能衰减，同时通风口的滤网可阻挡蚊虫、粉尘进入柜体，减少后期运维清理的工作量。柜体内部还预留了接地排的安装位置，所有金属结构件都预留了接地连接孔，可实现柜体、安装梁、柜门的等电位连接，满足户外配电设备的接地安全要求。

　　安装边界方面，柜体整体深度预留了足够的元件安装与接线空间，柜门开启角度可达到120度以上，方便运维人员进行接线、检修操作，柜体底部预留了进线敲落孔，可适配电缆从底部穿入柜体的布线需求，敲落孔可根据实际电缆规格选择对应尺寸开孔，无需额外切割柜体。整体钣金结构采用折弯成型工艺，拼接处采用满焊后打磨处理，避免出现焊缝缝隙导致的渗水问题，外表面采用户外级粉末喷涂处理，可耐受户外紫外线照射、温湿度变化带来的腐蚀，延长柜体在户外环境下的使用寿命。
