履带行走机构三维结构设计作品

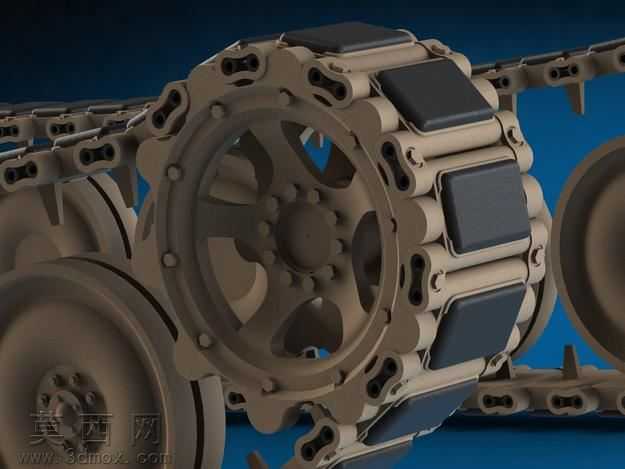

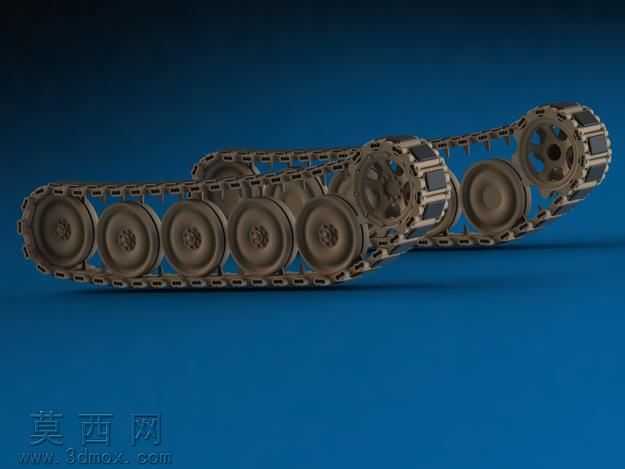

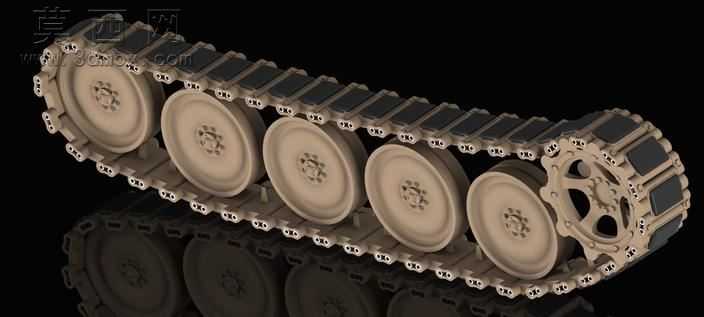

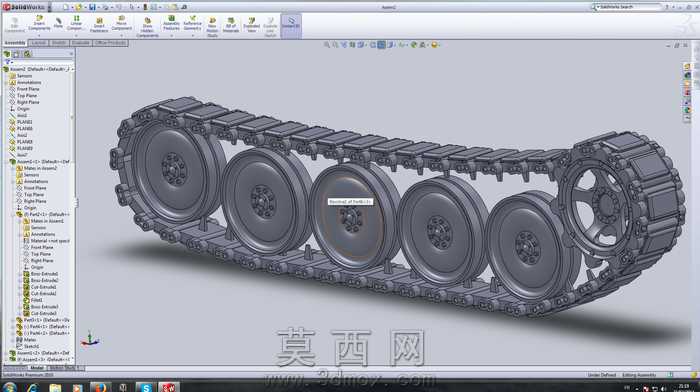

本作品为履带行走机构的三维建模设计成果，建模阶段以真实履带行走系统的机械原理为核心依据，首先完成整体结构的比例规划，确定驱动轮、负重轮、托带轮以及履带链节的排布逻辑，保证各部件的装配间隙符合机械运动的实际公差要求。建模过程中对每一个履带板的结构进行精细化还原，不仅还原了履带板的外部啮合轮廓，也对其内侧与负重轮接触的支撑面、相邻履带板之间的铰接结构做了完整建模，确保履带整体可以实现顺畅的环形传动，不会出现运动干涉的问题。针对负重轮部分，建模时还原了其轮体的曲面造型、中心的轴承安装位以及轮缘的防滑接触结构，多个负重轮按照等距排布的方式安装在履带内侧的支撑区域，保证履带在承受载荷时可以均匀分散压力，还原真实履带系统的承重特性。驱动轮部分重点还原了轮齿的啮合结构，轮齿的齿形、齿距完全匹配履带板的啮合卡槽尺寸，确保动力传递过程中啮合精准，不会出现跳齿、滑脱的问题。渲染阶段采用哑光金属材质模拟履带与轮体的金属质感，调整材质的粗糙度与反光参数，还原铸钢部件经过使用后的厚重质感，背景选用纯净的深蓝色调，突出机械结构本身的轮廓细节，同时通过光影调整，让各部件之间的装配层次、结构缝隙都清晰呈现，直观展示整套履带机构的结构组成。设计过程中充分考虑了履带行走机构的实际应用场景，整套结构既可以作为工程机械履带底盘的基础结构参考，也可以用于机械原理教学的演示模型，各部件的参数设置都遵循通用机械设计的规范，具备实际的参考价值，通过三维建模的方式将二维的机械原理转化为可视化的立体结构，清晰展现了履带行走系统的传动逻辑与各部件的配合关系。
