多边形保持架滚珠轴承三维结构设计

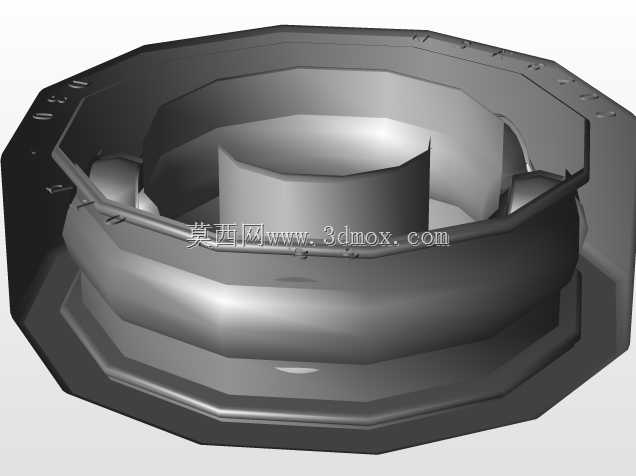

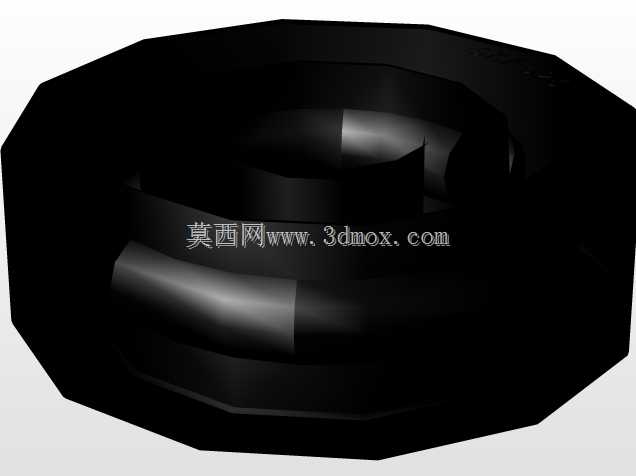

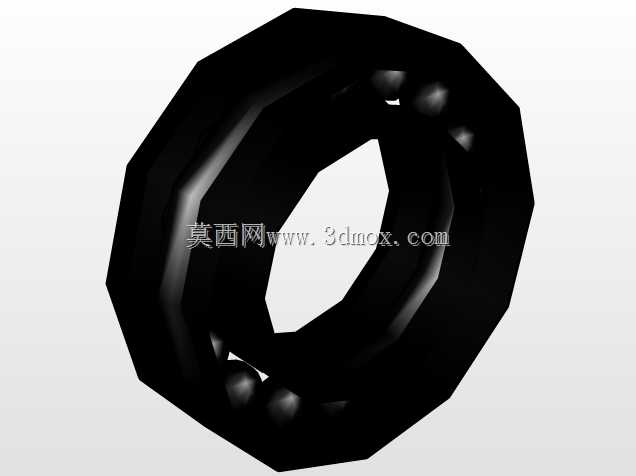

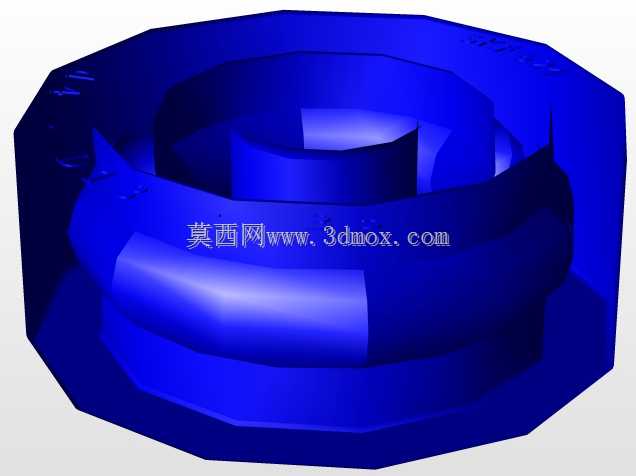

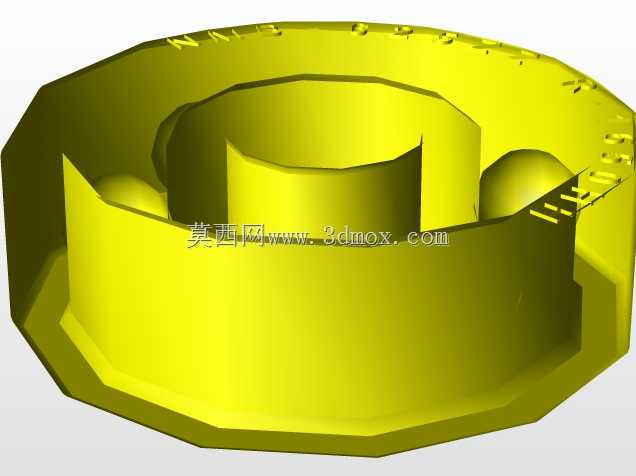

　　这款滚动轴承采用非传统的多边形外圈保持架结构，打破了常规圆形保持架的设计思路，在有限的安装空间内优化了滚珠的排布密度与受力均匀性。从实际应用场景来看，这类结构可适配对径向空间有严格限制、同时需要承受中等径向载荷与少量轴向载荷的传动部位，常见于小型精密传动机构、轻工设备的回转节点、小型输送线的从动辊支撑端，也可用于对安装轮廓有异形适配需求的定制化设备中。

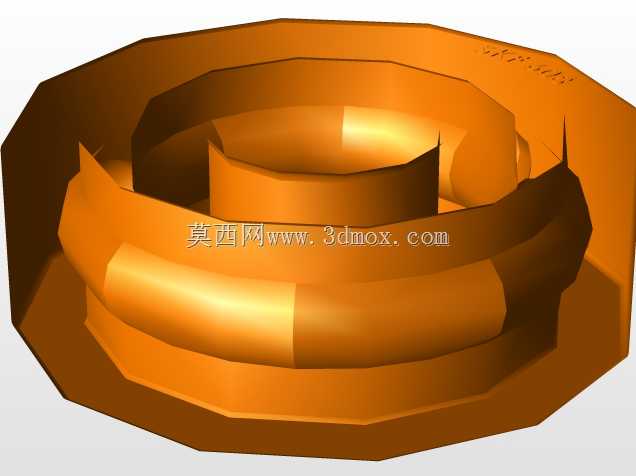

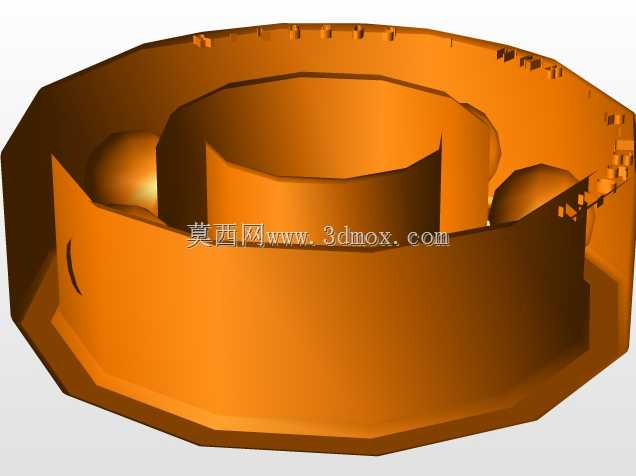

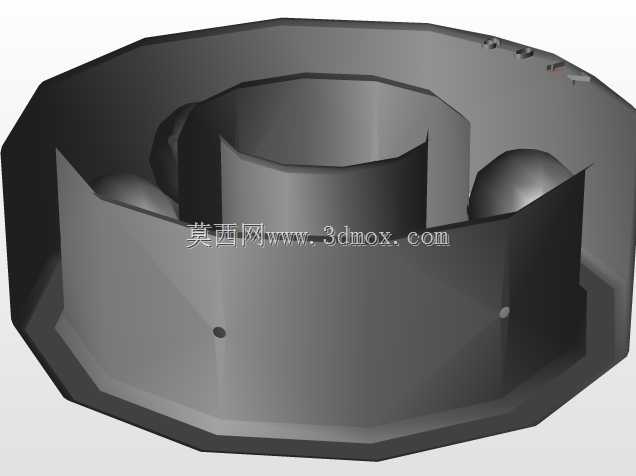

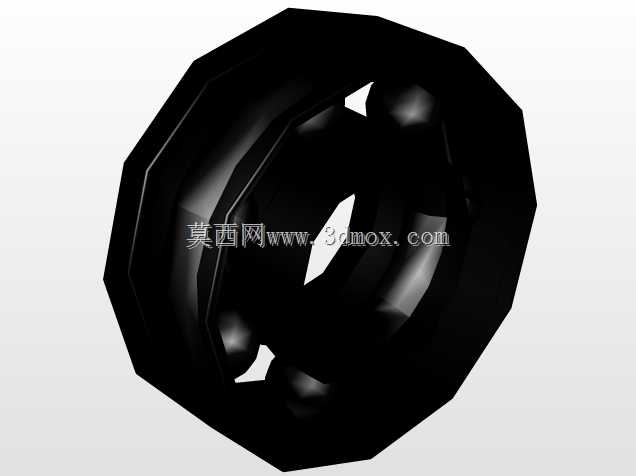

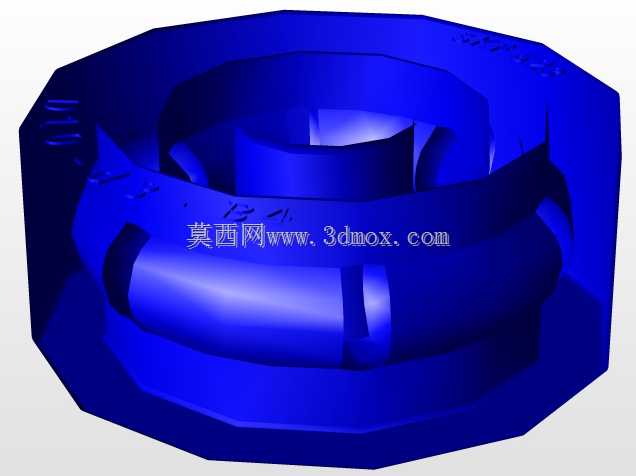

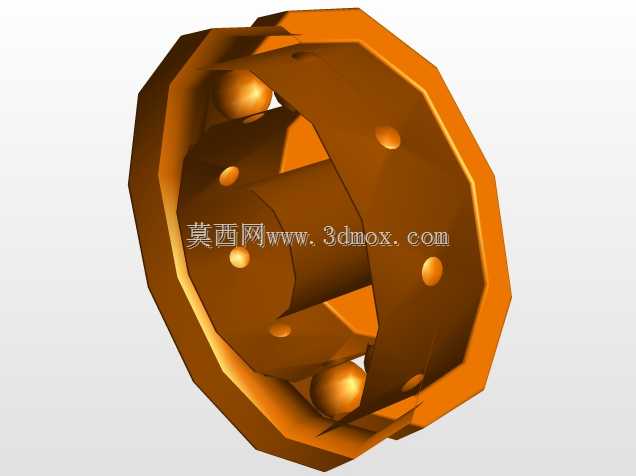

　　设计过程中优先考虑了滚珠的运动限位逻辑，多边形保持架的每个折边对应一颗滚珠的容纳位，相比常规圆形兜孔保持架，这种结构能在保持架厚度不变的前提下，提升兜孔对滚珠的包覆约束角度，减少高速运转时滚珠从兜孔脱出的风险，同时折边形成的镂空结构可以更好地容纳润滑脂，运转过程中润滑脂能随着保持架的转动均匀附着在滚珠与内外滚道接触面上，降低长期运转的磨损速率。

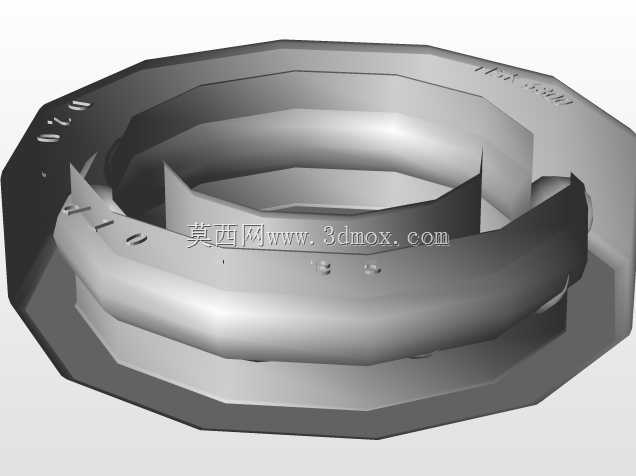

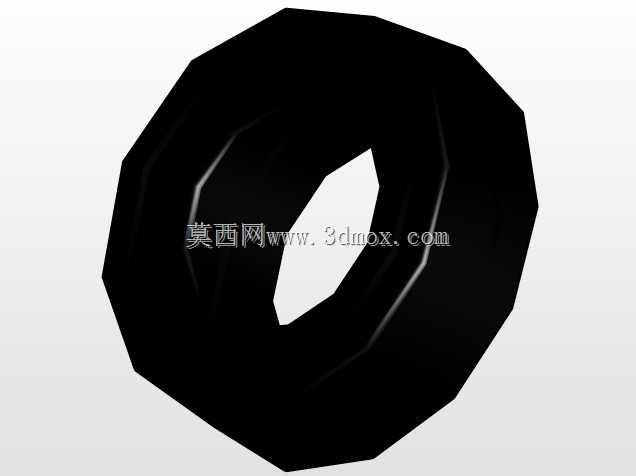

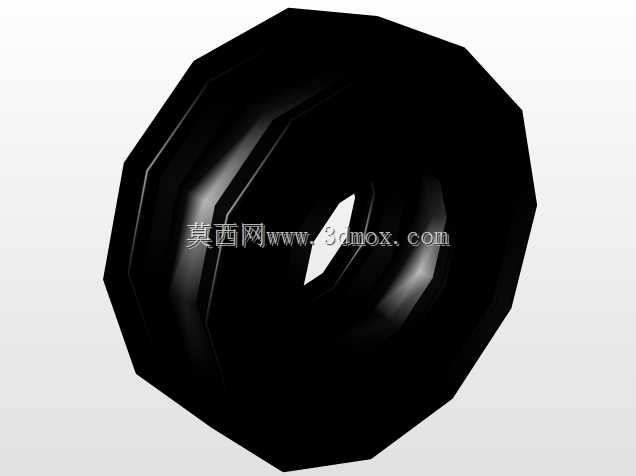

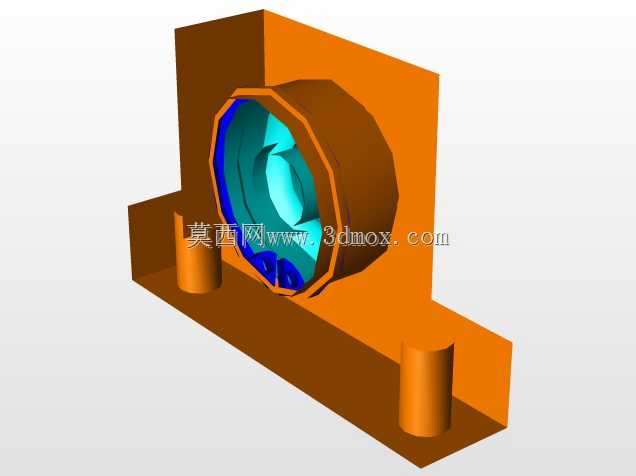

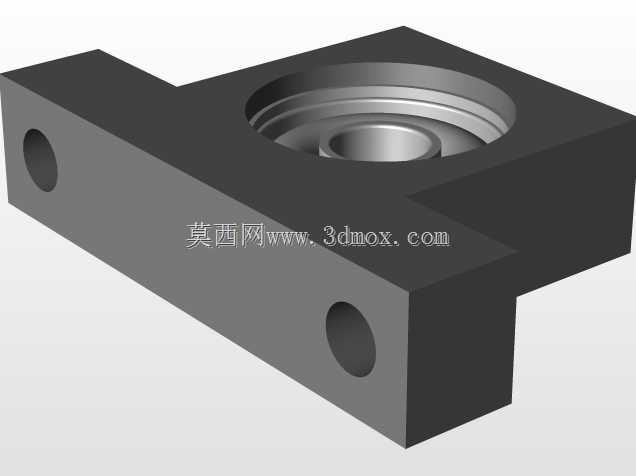

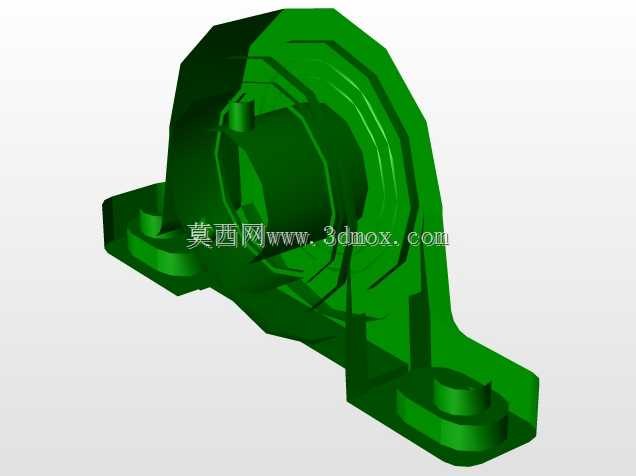

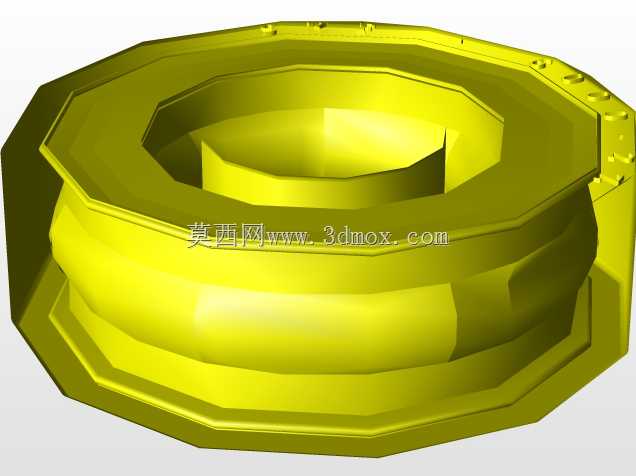

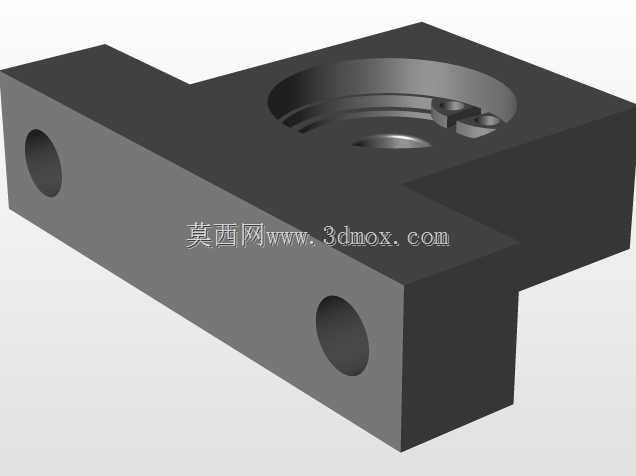

　　从安装边界来看，该轴承的外圈为多边形轮廓，安装时不需要额外的防转卡簧或定位销，直接将外圈嵌入对应多边形轮廓的安装座孔内即可实现周向固定，避免了常规圆形外圈轴承在交变载荷下出现外圈蠕变打滑的问题，大幅简化了安装部位的结构设计，减少了配套加工的工序。内圈采用常规圆柱通孔结构，可直接与标准直径的传动轴配合，适配常规的轴肩定位、锁紧螺母固定等安装方式，不需要对配套传动轴做特殊定制加工，兼顾了异形安装适配性与标准件的通用性。

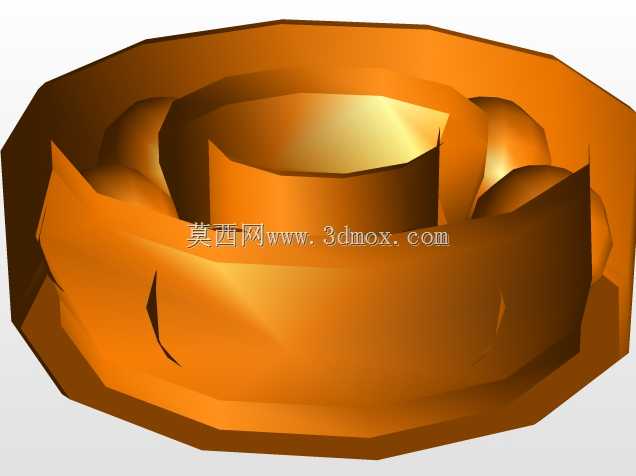

　　功能特性上，该轴承的滚动体采用均匀排布的钢制滚珠，接触形式为点接触，相比同尺寸的滚针轴承摩擦系数更低，启动阻力更小，适合中低转速、需要频繁启停的传动场景。保持架采用一体化成型结构，没有拼接缝隙，运转过程中不会出现拼接部位松动产生的异响与动平衡偏差，多边形的外缘结构在运转时还能带动轴承腔内的空气形成微弱气流，帮助带走滚珠与滚道摩擦产生的少量热量，提升连续运转的稳定性。

　　建模过程中严格遵循滚动轴承的配合公差逻辑，滚珠与滚道之间预留了合理的工作游隙，既不会因为游隙过大导致运转时产生径向跳动，也不会因为游隙过小出现运转卡滞、温升过高的问题。保持架与滚珠之间的间隙经过反复校核，保证滚珠在兜孔内可以自由转动，同时不会出现过大的窜动量，避免高速运转时保持架与滚珠发生碰撞产生额外噪音。
