带数显可调DC-DC降压电源模块结构设计

　　这款可调DC-DC电源转换模块的三维结构，完全围绕小功率直流配电场景的实际使用需求搭建，常被嵌入小型实验台供电回路、便携检测设备内部供电单元、低压工控装置的前端调压环节，承担宽范围直流输入下的稳定降压输出职能，适配1-30V区间内的直流电压转换需求，最大持续输出电流可达8A，能覆盖多数小功率直流负载的供电要求。

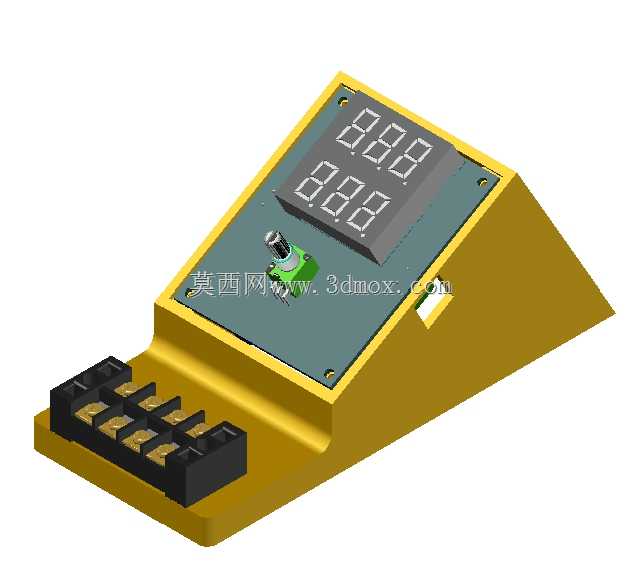

　　从结构设计逻辑来看，整体采用斜置操作面的基座造型，并非常规平板PCB裸板结构，这种设计首先考虑了桌面调试场景的操作便利性：斜置的数码管显示面无需操作人员俯身低头就能清晰读取输出电压数值，侧边的多圈调压电位器搭配绿色调节旋钮，操作时手指施力角度更符合人机工程，不会出现平置模块调节时手腕悬空的不适感。模块底部的基座采用一体化成型结构，既承担PCB板的固定支撑作用，也预留了接线端的操作空间，前端排布的大电流接线端子采用栅栏式结构，能适配16AWG及以上线径的导线压接，大电流工况下不会出现接线端过热松脱的问题，端子的排布间距严格遵循安规距离要求，相邻接线端的电气间隙满足低压直流设备的绝缘规范，避免积尘或误触引发的短路风险。

　　数显部分采用双三位数码管布局，可同时显示输入与输出电压参数，省去了外接万用表测量的繁琐步骤，显示模块的安装位置做了下沉式限位设计，数码管表面与基座斜面齐平，既避免运输或使用过程中磕碰损坏显示面，也能减少环境光线在显示面的反光，提升不同光照环境下的读数清晰度。调压电位器的安装位做了定位凸台，旋钮调节时的阻尼感均匀，不会出现电位器本体跟转的问题，调节精度可控制在0.1V级别，满足实验调试时的精细调压需求。

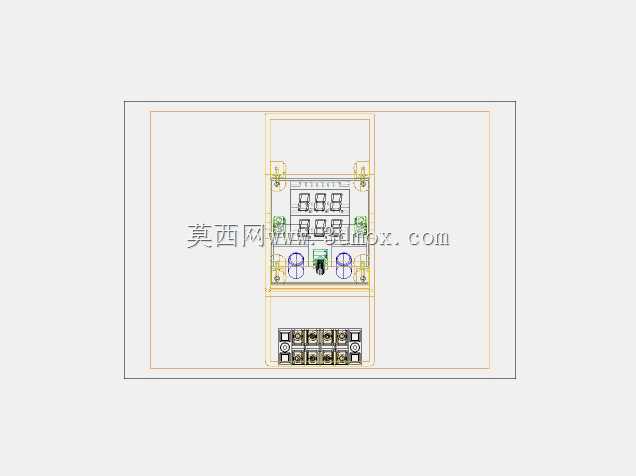

　　安装边界方面，模块整体外形紧凑，基座底部预留了两个标准M3螺丝安装孔位，既可以直接放置在桌面作为独立可调电源使用，也能通过螺丝固定在设备内部的安装板上，嵌入集成到整机设备中。接线端的前方预留了足够的导线弯曲空间，压接导线后不会出现导线过度弯折损伤线芯的问题，模块整体的高度控制在较低范围，嵌入设备内部时不会占用过多垂直安装空间，适配多数紧凑机箱的内部布局要求。PCB板与基座之间预留了2mm的散热间隙，配合XL4016芯片本身的散热设计，8A满载工况下的热量能通过间隙自然流通散出，无需额外加装散热风扇即可满足长时间稳定工作的散热需求，进一步简化了集成使用时的结构设计难度。
