10kg量程VLC型称重测力传感部件

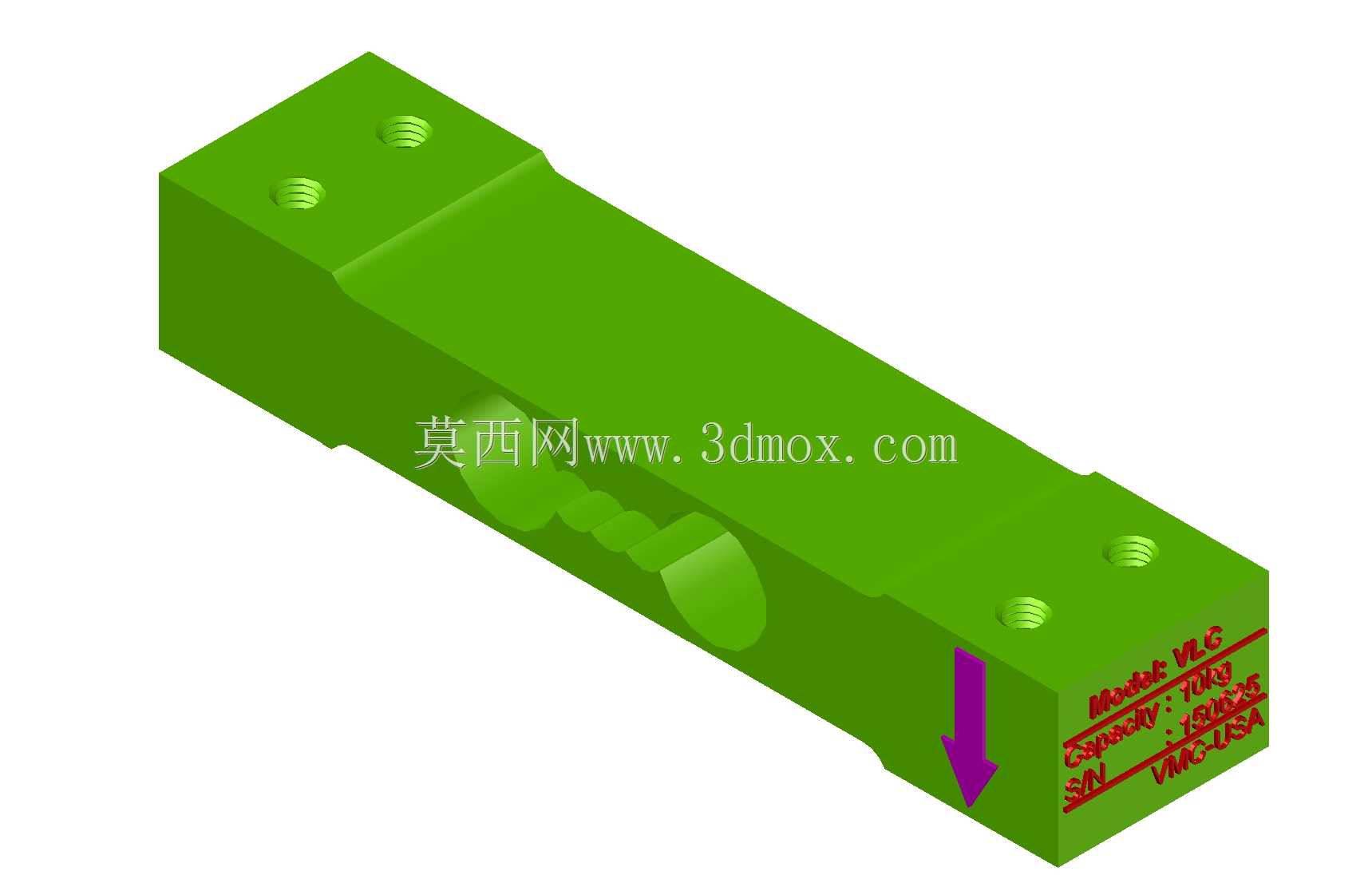

　　这款VLC量程10kg的称重传感部件，属于应变式载荷检测元件，在小量程称重场景中应用十分广泛，常见于小型定量包装设备的料斗称重工位、桌面式电子台秤的测力核心、自动化分拣线的小件重量甄别模块，也可嵌入实验室小型测试台架做压力载荷反馈，或是集成在智能仓储的料盒重量检测位，实现库存余量的实时感知。从结构设计来看，整体采用长方体悬臂梁式构型，这种构型的优势在于应变区受力均匀，抗偏载能力相比柱式结构更适配小台面安装场景，梁体上预留的四处安装螺纹孔分别布置在固定端与加载端，固定端两孔用于将传感器刚性锁附在设备安装基座上，加载端两孔用于连接承载台面或是料斗支架，安装时需要保证固定端安装面的平面度公差不超过0.02mm，

　　避免额外安装应力引入测量误差。设计阶段针对10kg的额定量程，对梁体的应变区做了等强度优化，通过局部减薄的结构让应变片粘贴区域在满量程载荷下的微应变控制在合理区间，既保证输出灵敏度满足常规变送器的采集要求，又不会因应变过大导致梁体产生塑性变形，梁体表面的标识区清晰标注了载荷方向，安装时必须保证紫色箭头指向与实际载荷施加重合，侧向力、扭转力的施加都会直接导致测量数据偏差，长期受非轴向载荷还会造成传感部件的永久损坏。从安装边界来看，整体外形为规整长方块，安装时需要在加载端预留不小于5mm的活动间隙，避免加载过程中梁体形变时与周边结构产生剐蹭，固定端的安装螺丝需要采用规定扭矩锁紧，扭矩过大会压溃梁体安装面造成基准偏移，

　　扭矩过小则会在长期载荷冲击下出现松动，导致零点漂移。这类小量程称重传感部件在选型时，除了匹配额定量程，还要关注使用场景的过载余量，一般动态称重场景需要预留1.2到1.5倍的量程余量，静态称重场景可适当降低余量要求，布线时需要将传感线缆与动力线缆分开排布，避免电磁干扰影响输出信号的稳定性，日常使用中要避免超过额定量程1.5倍的冲击载荷，防止应变片过载失效。
