9V供电180-20000转微型直流电机结构

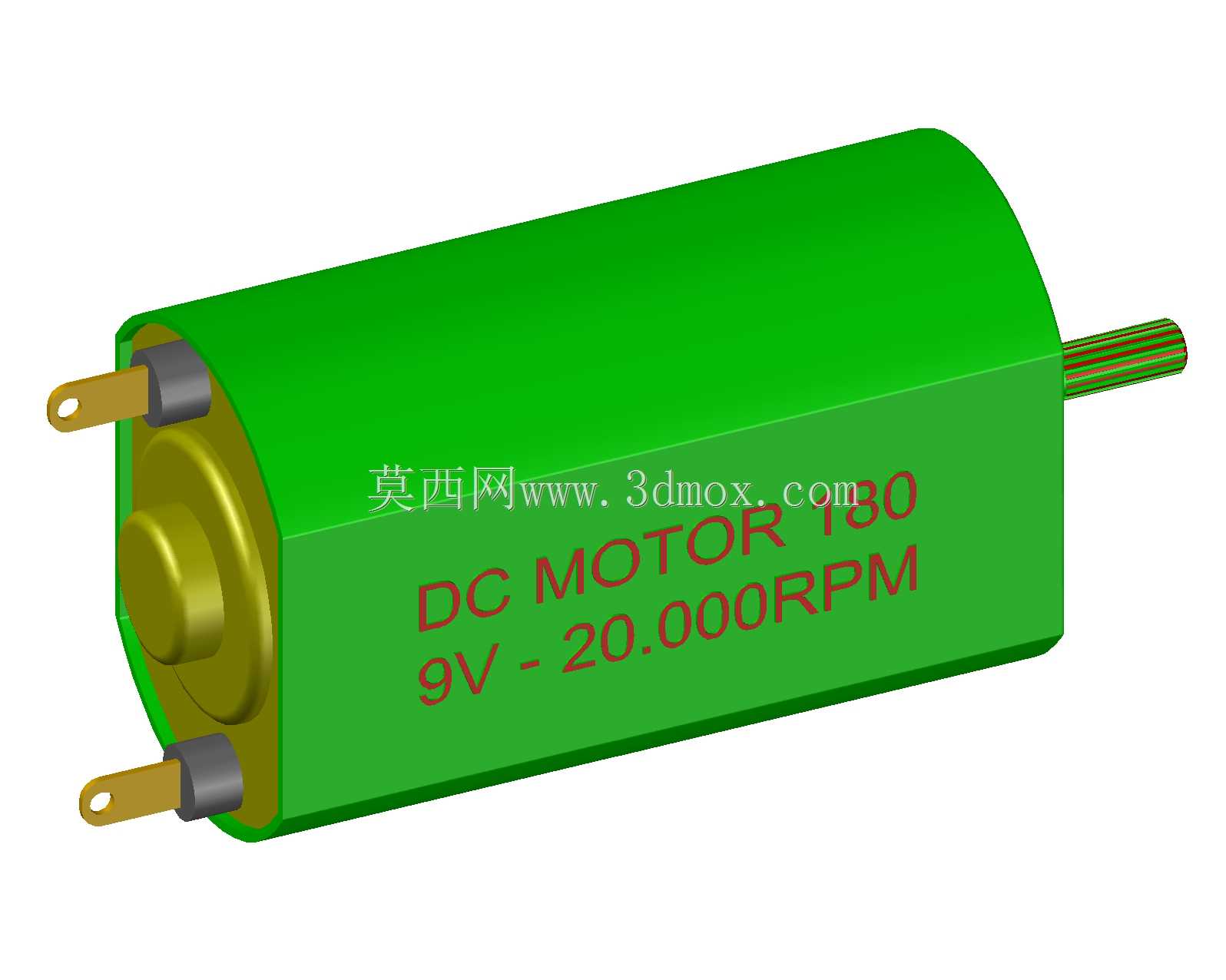

　　这类微型有刷直流电机，常被用在小型消费电子、简易教学实验装置、小型电动玩具、便携DIY电动工具这类对安装空间要求严苛、驱动功率需求不大的场景里，作为核心旋转动力输出元件使用。从结构设计来看，这款电机采用经典的圆柱形冲压钢机壳，表面做了绝缘涂覆处理，既可以保护内部的永磁定子、绕线转子与换向结构，也能避免装配过程中与周边金属构件发生短路问题。机壳一端伸出两个片状接线引脚，引脚做了镀锡处理，方便直接焊接导线或者插接在PCB对应的焊盘位置，不需要额外做接线端子的转接，能大幅缩减小批量装配时的工序耗时。机壳另一端伸出的输出轴为光轴设计，轴径与常见的小型塑料齿轮、同步带轮安装孔径匹配，用户可以根据自身传动需求直接压装对应的传动件，

　　不需要额外做轴径适配加工。设计时预留的安装边界需要注意，机壳圆柱面的径向尺寸要和安装位的抱紧结构内径匹配，两个接线引脚的伸出长度要避开周边的结构件，避免装配后引脚与其他金属部件接触造成短路，输出轴的伸出长度要匹配传动件的安装深度，防止轴端顶到周边结构造成卡滞。这款电机的转速区间覆盖180转到20000转，适配9V直流供电场景，在额定电压下可以输出稳定的扭矩，带动小型负载完成旋转动作，内部的换向结构采用常规的铜质换向器搭配碳刷，能满足常规工况下的使用寿命要求，不需要额外做复杂的维护设计。在做整机结构排布时，要注意给电机本体预留足够的散热空间，虽然小功率直流电机工作时发热量不大，但如果完全密封在无通风的狭小腔体内，

　　长时间高转速运行会导致机壳温度升高，影响内部永磁体的磁性能，进而造成输出扭矩下降、转速不稳的问题。另外电机的出线端可以根据装配需求做走线槽预留，让焊接的导线能顺着壳体结构排布，避免转动部件剐蹭导线造成绝缘层破损。这类微型电机的安装固定方式通常有两种，一种是利用机壳圆柱面做径向抱紧固定，另一种是在端盖位置预留安装耳用螺丝锁付，这款模型对应的电机采用光面圆柱机壳，更适合用橡胶抱紧圈或者塑料卡扣做径向固定，能吸收电机高转速运行时产生的轻微振动，降低振动传递到整机外壳产生的噪音。在做三维建模匹配时，要准确还原机壳的外径、总长度、输出轴直径与伸出长度、接线引脚的间距与位置，确保装配时不会出现干涉问题，尤其是引脚的位置如果建模偏差，会导致PCB焊接时无法对准焊盘，直接影响整机组装效率。
