六工位防水性能检测设备结构设计

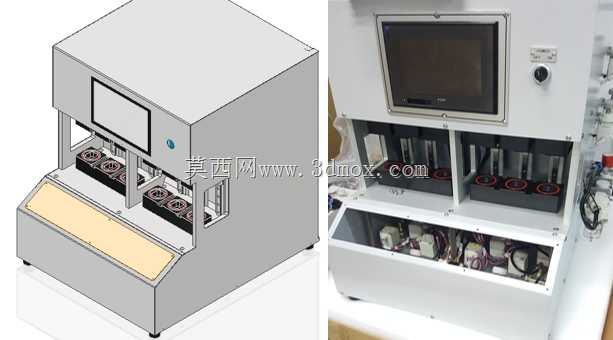

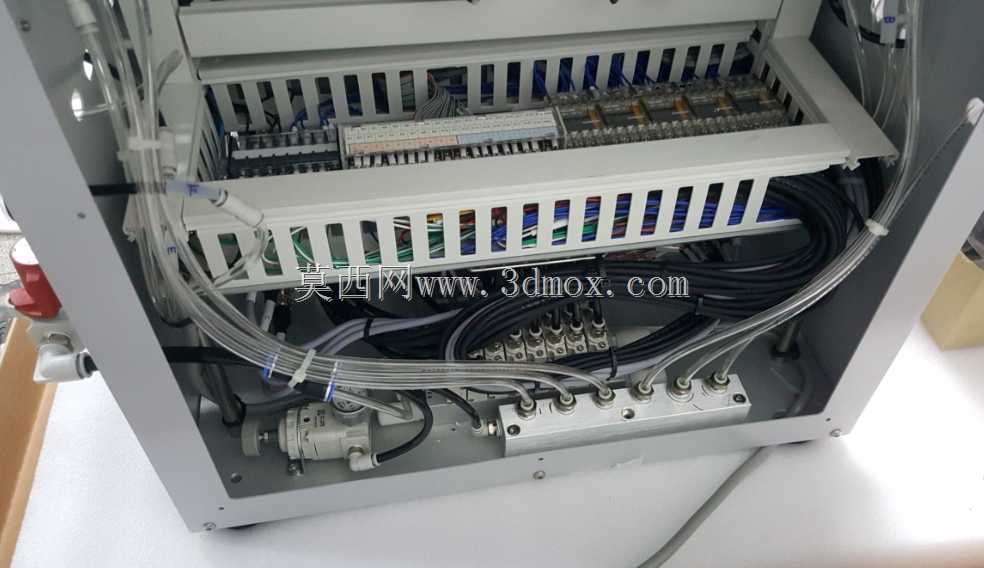

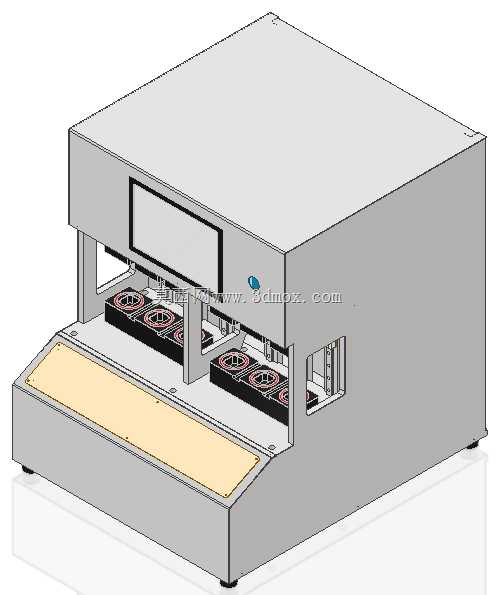

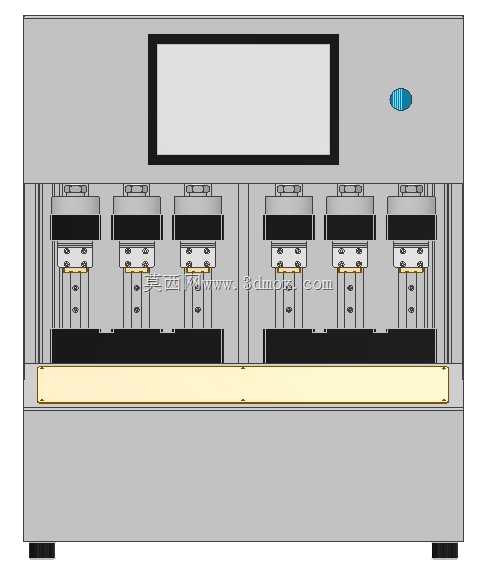

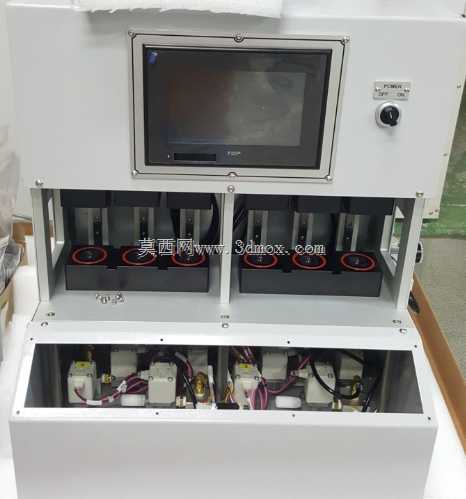

　　这款六工位防水检测设备，主要面向消费电子、小型通讯零部件的密封性能验证场景，在产线端可直接对接组装工序后段，完成成品的防水等级达标筛查，替代传统单工位浸水测试的低效作业模式，适配中小尺寸零部件的批量检测需求。设备整体采用立式柜式结构布局，上层设置带触控人机交互界面的操作区，中部为并排布置的六个测试工位，每个工位配套独立的压合密封工装与检测气路，下层柜体用于容纳气路控制元件、电气控制模块与接线排布，这种分层设计既将操作界面设置在符合人体工程学的站立操作高度，也方便运维人员打开下层柜门完成元件检修与气路调试，避免走线、管路外露带来的安全隐患与积尘问题。从功能设计逻辑来看，设备采用差压式气密性检测原理替代传统浸水测试，

　　通过向密封工装内充入设定压力的洁净压缩空气，保压阶段监测压力衰减值判定工件防水性能是否达标，六个独立工位可同步或异步启动测试，单批次可同时完成6件工件的检测流程，配合50CPM的测试节拍，能够匹配多数中小零部件组装线的产出速度，不会成为产线节拍瓶颈。人机交互界面集成了计数与计时功能，计数模块可实时统计当班测试总量、合格与不合格品数量，计时模块可根据不同工件的测试标准灵活设置充气、保压、排气阶段的时长参数，适配不同防水等级要求的工件检测需求，无需更换硬件即可完成多品类工件的快速换型。设备外形尺寸控制在600mm×500mm×600mm，占地面积仅0.3㎡，可直接放置在标准工作台面使用，无需额外做地面固定处理，

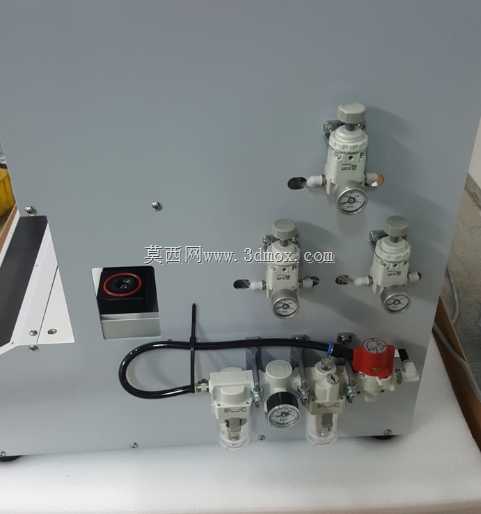

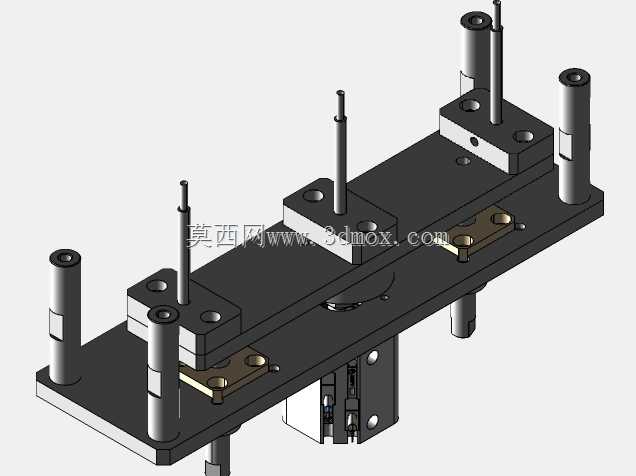

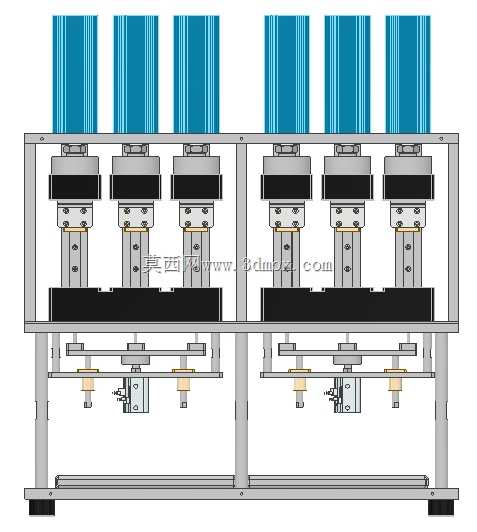

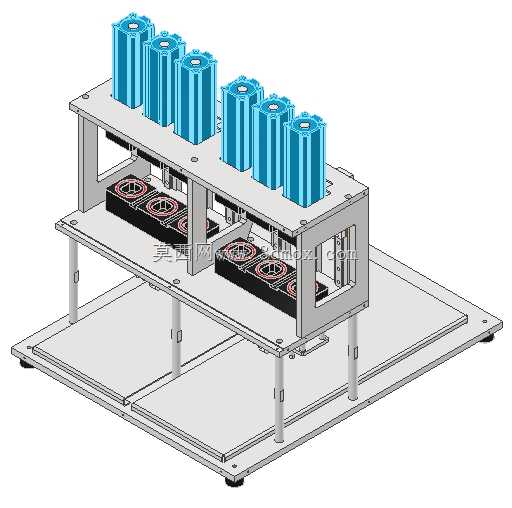

　　设备底部预留标准气源接口与电源接口，安装时仅需对接工厂0.4-0.6MPa标准压缩气源与常规工业供电即可投入使用，对安装场地的配套要求较低，既可以布置在流水线旁做在线全检，也可以放置在质检室做抽样复检。结构设计上，工位压合机构采用垂直导向结构，保证压合时工装与工件的密封面完全贴合，避免压合偏位导致的检测误判，操作区前方设置倾斜的物料放置台，方便操作人员取放工件，减少作业过程中的动作幅度，降低长时间操作的疲劳感。柜体侧面预留散热通风槽，避免下层电气元件长时间运行积热，所有气路管路均采用快插接头连接，后期更换气路元件时无需复杂的管路重新排布，维护效率更高。
