三维草图练习用几何结构建模作品

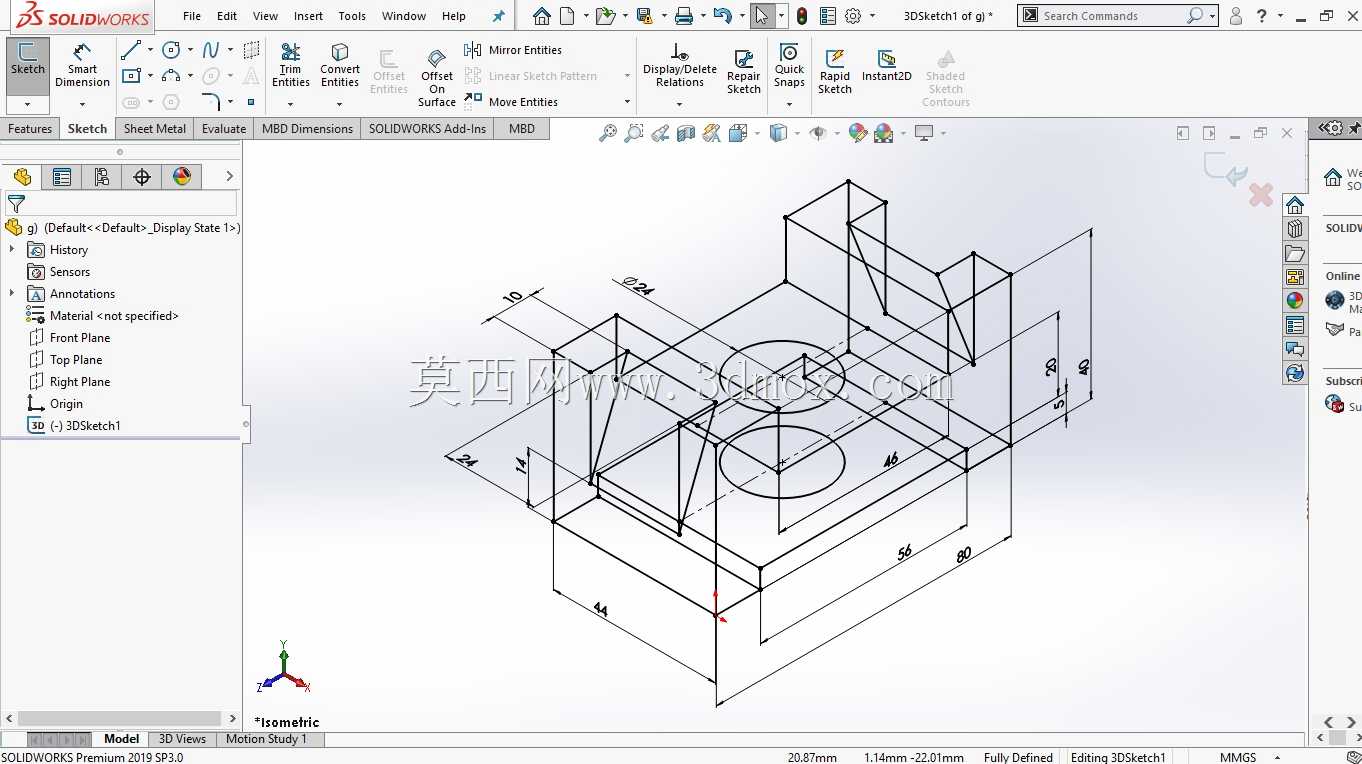

　　这套几何结构建模内容，核心服务于三维草图绘制能力的实操训练，面向刚接触三维建模的结构设计从业者，帮助使用者建立空间投影的思维逻辑，摆脱二维绘图到三维建模的思维转换障碍。从实际应用场景来看，这类练习模型常出现在企业内部建模技能内训、职业院校机械建模课程的实操环节，也可作为建模爱好者打磨空间定位能力的日常训练素材，不需要对接实际生产加工环节，重点在于训练操作者对空间点、线、面的精准把控能力。从设计思路上看，整个线框结构没有设置复杂的曲面特征，全部采用直线、圆弧这类基础几何元素搭建，所有轮廓都标注了清晰的定位尺寸，从基准原点出发，每一段线框都有明确的尺寸约束与几何约束，没有冗余的辅助线条，能让练习者清晰梳理三维草图从基准定位到轮廓搭建、

　　再到尺寸约束的完整流程。外形尺寸上，整个结构的长宽高边界控制在80mm×60mm×40mm的区间内，所有圆弧特征的直径统一为24mm，各段支撑线框的定位尺寸都做了整数化处理，没有设置刁钻的非标准尺寸，适配初学者的练习节奏，不会因为尺寸过于复杂打击练习积极性，同时也能覆盖三维草图绘制中最常用的约束命令操作。从功能特性来看，这个线框结构没有设置实体特征，全部保留三维草图的原生线框状态，练习者可以直接基于现有标注，从基准面开始逐步复刻每一段轮廓，训练空间视角下的尺寸判断能力，也可以在现有线框基础上尝试延伸实体特征，练习草图到实体的转换逻辑。在实际建模训练过程中，这类结构能帮助操作者快速熟悉三维草图环境下的视角切换操作，

　　掌握不同基准面下草图元素的投影关系，避免出现线框空间错位、约束冲突这类新手常见问题，很多刚接触三维建模的从业者，在绘制复杂设备的管线布局、框架结构前，都会通过这类简单的线框练习找手感，建立空间建模的思维习惯，为后续复杂结构的建模工作打下扎实的操作基础。整个结构的搭建逻辑完全遵循实际工程建模的基准优先原则，所有轮廓都以三个正交基准面为定位参考，没有随意设置的浮动元素，能让练习者从入门阶段就养成规范的建模习惯，避免后续工作中出现建模逻辑混乱、特征树杂乱的问题。
