三维草图练习用组合结构建模实例

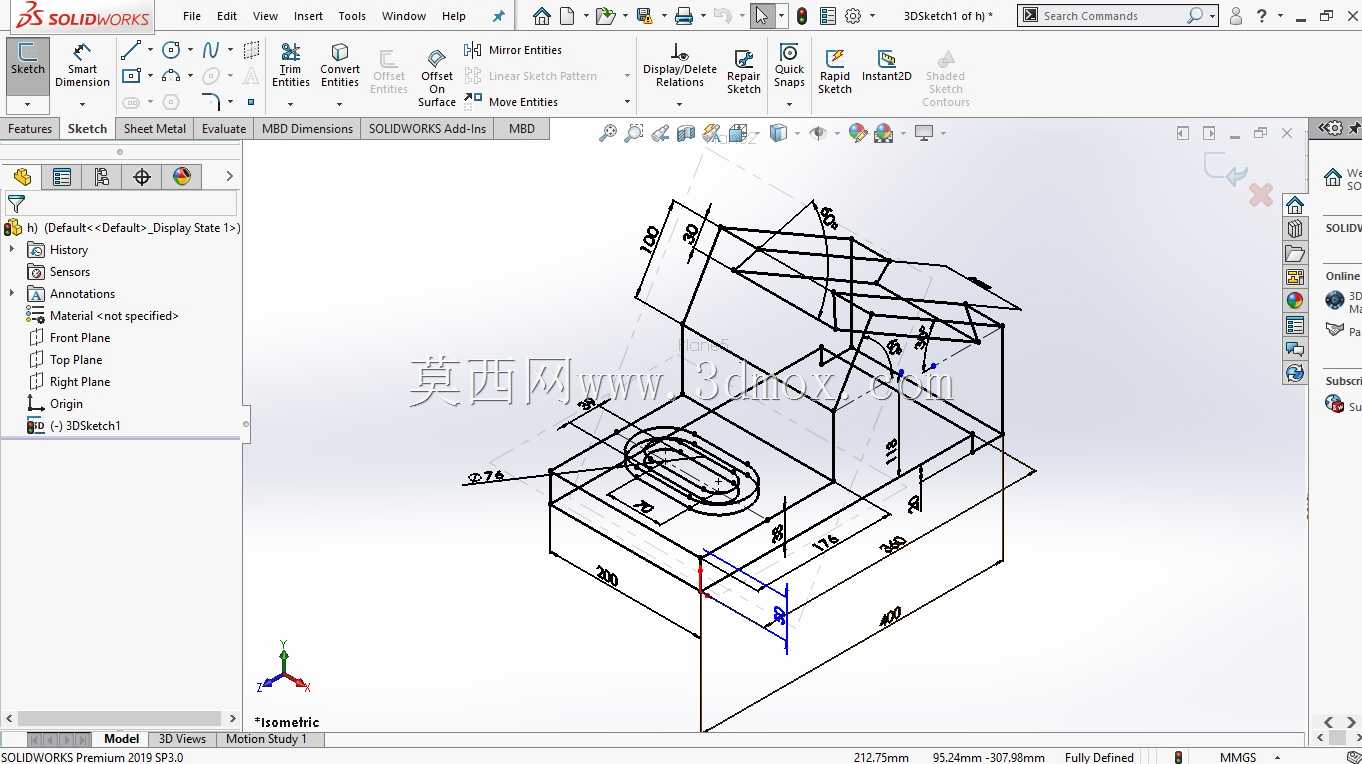

　　这套三维草图建模实例，主要面向刚接触三维空间建模的结构设计从业者，用来锻炼空间线条的投影对应能力、3D草图的空间约束把控感，很多新手在刚上手三维建模时，容易出现空间线条错位、基准面选择混乱、尺寸约束冲突的问题，这类练习模型刚好能针对性强化空间思维。从结构本身来看，模型由基座块体、斜向支撑面、顶部弯折架体、基座表面的椭圆型槽特征几个部分组成，所有线条都严格遵循三维空间的投影关系，斜向结构的角度、各段架体的长度、基座上特征的定位尺寸，都通过空间尺寸线做了明确标注，练习者可以顺着标注的尺寸逻辑，一步步搭建空间线框，不用额外去猜尺寸对应关系。在实际的机械设计工作里，三维草图是很多复杂结构设计的基础，不管是做焊接机架的框架排布、

　　管路的空间走向规划、异形曲面的引导线搭建，还是做机构运动的轨迹模拟，都需要扎实的三维草图绘制能力，很多设计人员在做复杂设备的钢结构框架时，第一步就是用三维草图搭出整体的空间线框，确认各部分的空间位置不干涉、安装边界足够之后，再去做实体特征的生成，要是三维草图阶段的空间关系没捋顺，后续生成实体、做装配的时候很容易出现干涉、尺寸超差的问题，轻则反复修改特征浪费时间，重则导致后续加工的零件装不上。这个练习模型的尺寸标注覆盖了X/Y/Z三个方向的定位，斜向结构的角度标注也很清晰，练习的时候可以先从基座部分的轮廓开始画，先确定基座的长宽高基准，再定位表面椭圆槽的中心位置，之后顺着尺寸标注往上搭建斜向支撑的线条，最后完成顶部弯折架体的轮廓，

　　整个过程能很好地锻炼空间基准的选择能力、不同平面内线条的约束添加技巧。另外这个模型的结构没有复杂的曲面特征，所有线条都是直线和规则椭圆弧，很适合新手反复练习，画的时候可以刻意尝试不同的3D草图绘制思路，比如先画整体外框再补内部特征，或者从特征交点出发往四周延伸线条，对比不同绘制方式的效率和约束逻辑，把三维草图的绘制技巧练熟，后续做实际工程项目的时候，能大幅提升复杂结构的建模效率，减少建模过程中的约束冲突和特征报错问题。在实际工程场景里，这类空间线框的把控能力，还能用到现场安装的尺寸核对上，当你对空间线条的投影关系足够熟悉，拿到二维工程图的时候，能快速在脑子里构建出三维结构，核对现场安装空间是否足够，提前发现安装边界的干涉问题，避免到了安装现场才发现结构和现场管线、其他设备碰擦的问题。
