三维草图空间线架结构练习素材

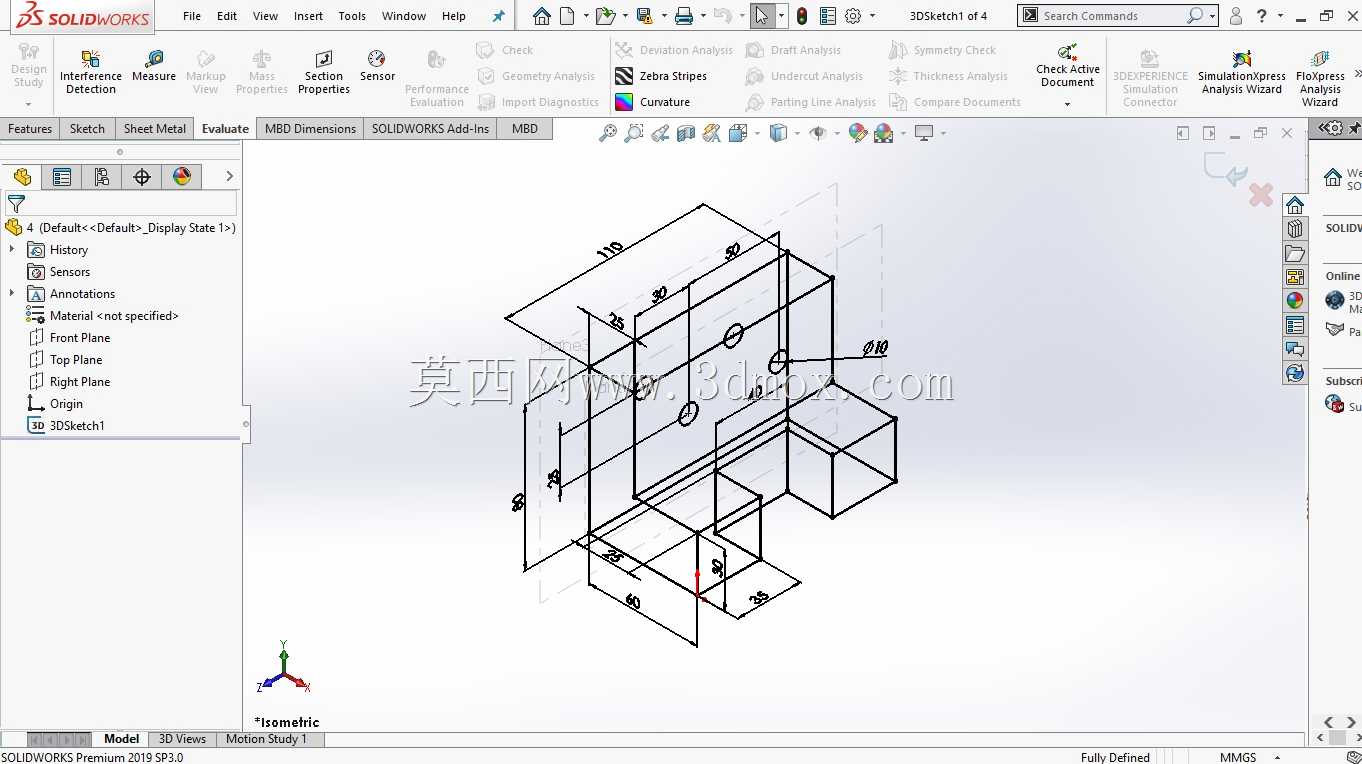

　　这套空间线架结构素材，主要面向三维建模入门阶段的技能强化训练，对应实际通讯设备结构件前期草绘阶段的能力培养需求。在通讯类产品的结构开发流程中，三维草图是搭建复杂壳体、内部安装支架的基础环节，很多通讯终端的内部支撑结构、异形安装位，都需要先通过空间线架确定各特征的空间位置关系，再进行实体特征的生成，这类练习能帮助设计者快速建立空间坐标系下的尺寸映射思维，避免后续实体建模时出现特征位置错位、装配干涉的问题。从结构本身来看，这套线架完全基于三维空间坐标系搭建，所有线段端点都对应明确的空间坐标点，线与线之间的垂直、平行、相交关系完全符合机械制图的投影规范，包含了多组正交平面内的轮廓线段、空间斜向连接线、圆形特征的空间定位线，

　　覆盖了通讯产品结构中常见的凸台、开孔、弯折位的草绘逻辑。设计思路上完全贴合实际工程草绘的流程，没有冗余的装饰性线段，每一条线都对应后续实体建模时的特征边界，比如不同方向的直线段对应拉伸特征的轮廓边，圆形线架对应开孔或者凸台的截面轮廓，线段之间的连接断点对应后续圆角、倒角特征的放置位置。实际使用时，练习者可以先从单个平面内的线段绘制入手，逐步建立不同基准面之间的投影关联，掌握空间点的坐标定位方法，再尝试将线架转化为实体特征，这个过程能快速熟悉三维建模软件中基准面切换、空间约束添加、投影关系匹配的操作逻辑。这套线架的尺寸标注完全遵循机械制图的标准，各段长度、圆形特征的直径、特征之间的间距都有明确标注，练习时可以直接按照标注尺寸完成绘制，

　　不需要额外推算尺寸，能让练习者把注意力集中在空间关系的梳理上，而不是尺寸计算上。在通讯设备的实际开发中，类似的空间草绘能力直接影响结构设计的效率，很多通讯产品因为内部空间紧凑，需要在有限的空间内排布电路板、接口、固定结构，这就需要设计者能快速通过三维线架搭出整体布局框架，提前预判各部件的安装边界，避免后续实体建模完成后才发现空间不足的问题，这类练习正是针对这种实际工作需求设计的，能帮助从业者快速掌握空间布局的核心逻辑，减少实际项目中的反复修改次数。
