PID卫生标准管道仪表流程符号三维素材库

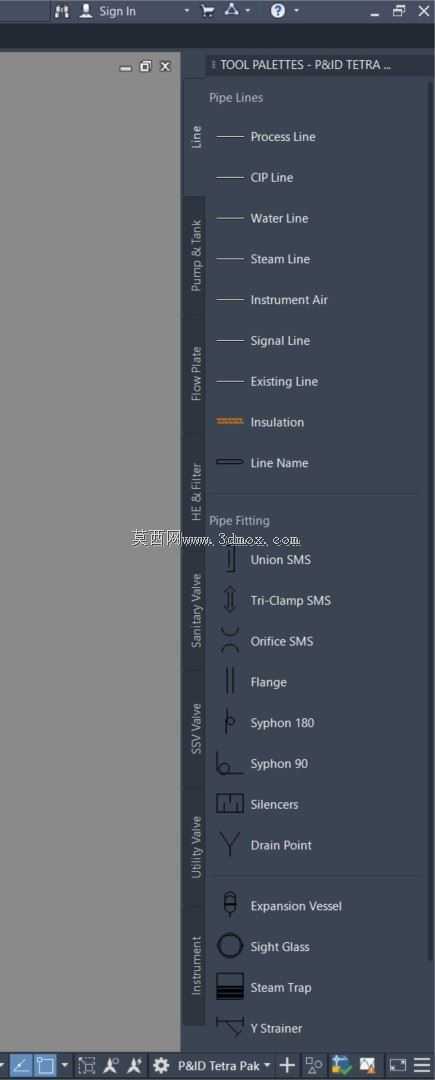

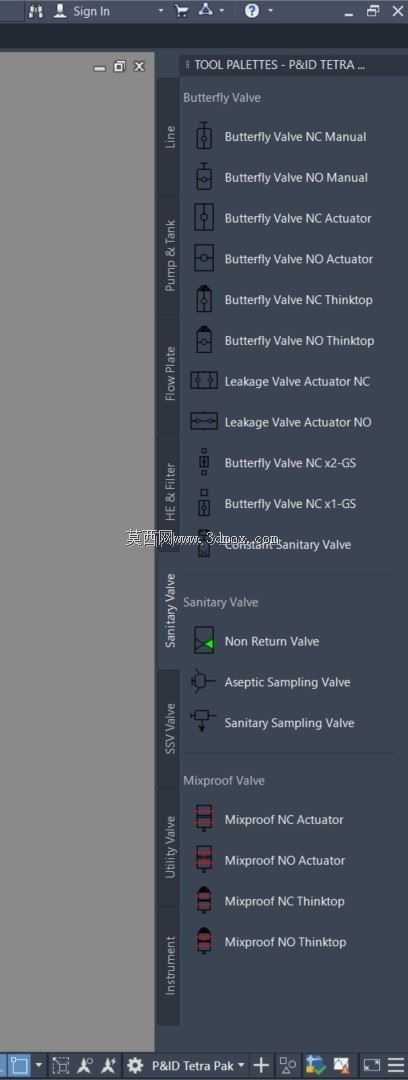

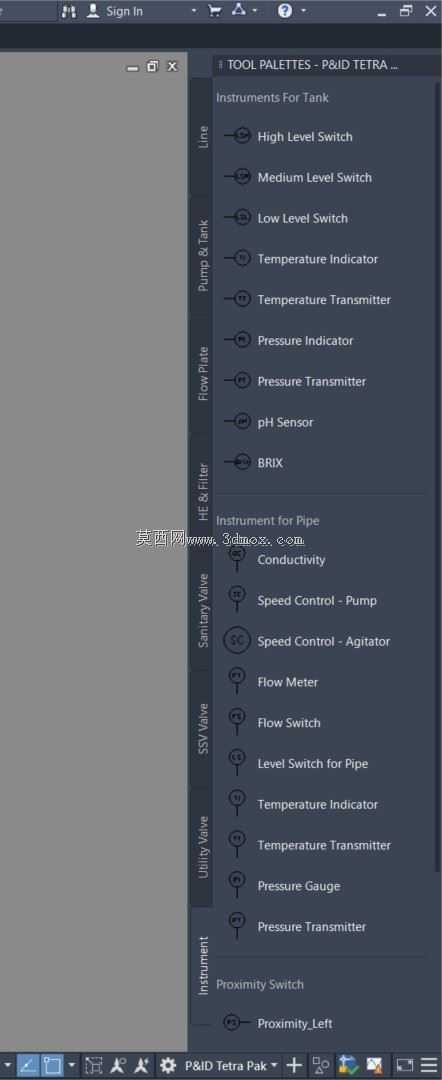

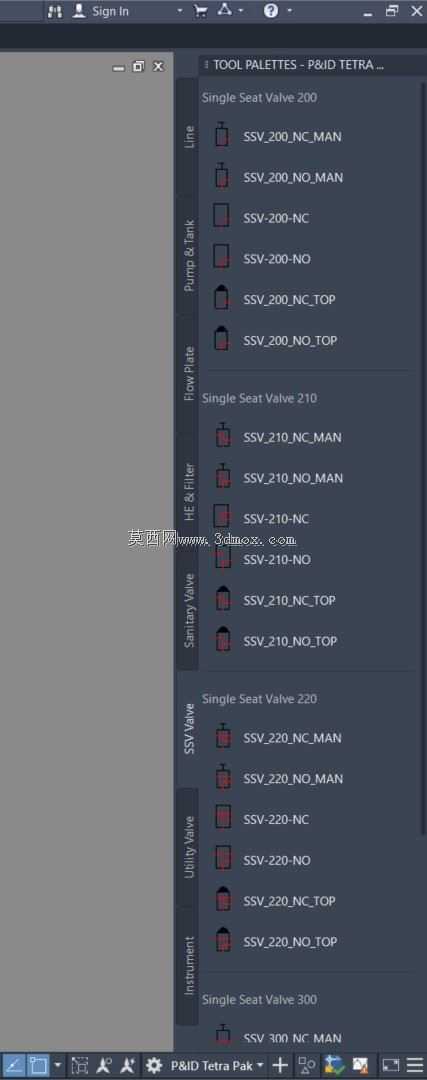

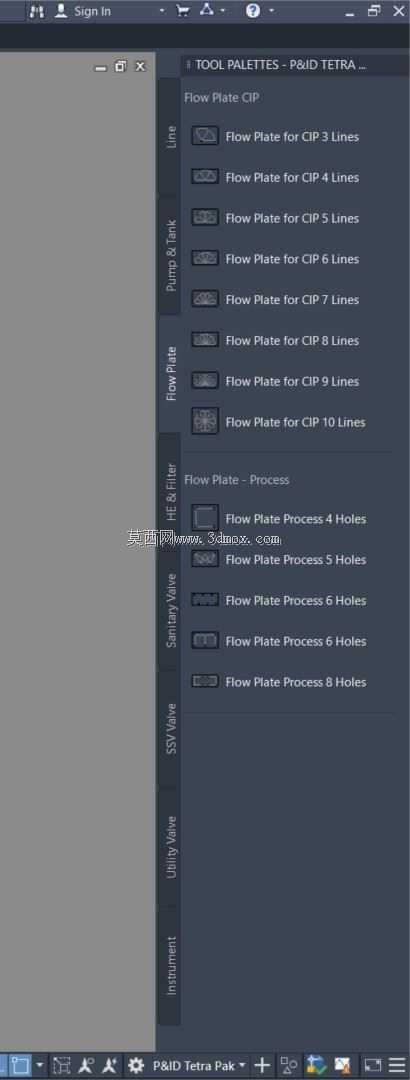

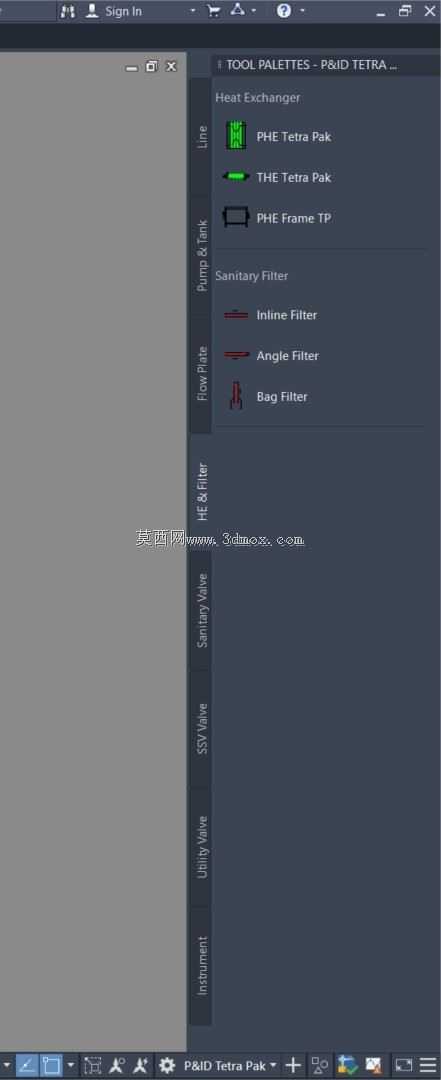

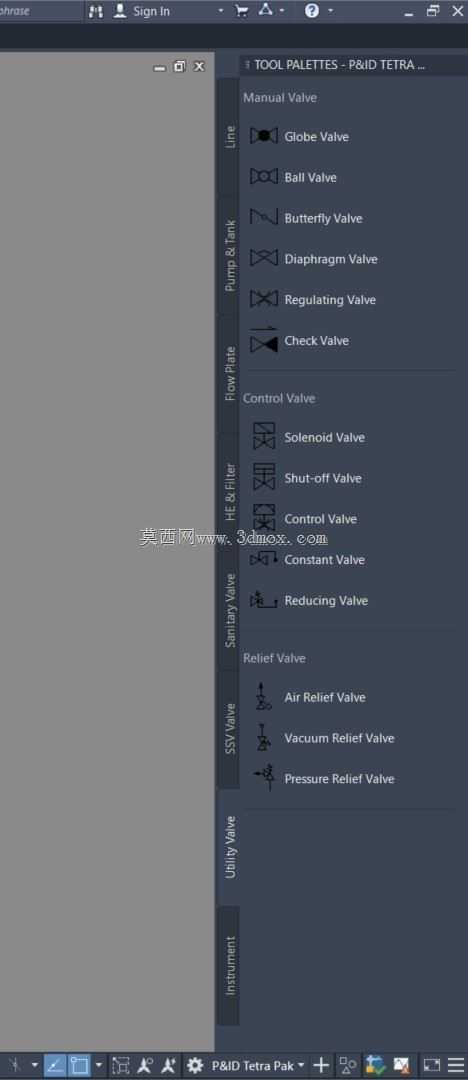

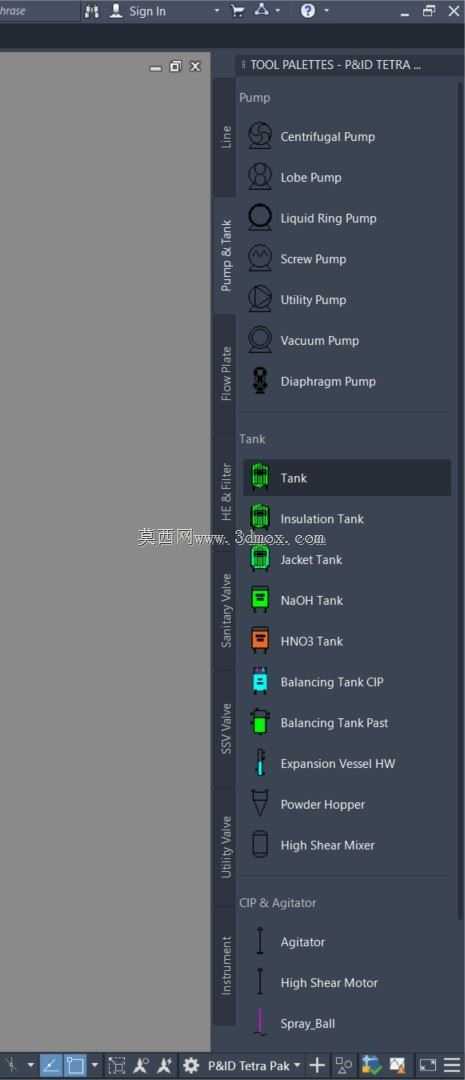

　　在食品制药、生物工程等对卫生等级有严苛要求的流体工艺产线设计环节，管道及仪表流程图的符号统一度直接决定了跨专业协同的沟通效率，这套卫生级PID三维符号库，正是针对洁净流体工况的图纸绘制需求搭建，覆盖了从物料输送、CIP清洗、介质分流到仪表检测全流程的元件标识。不同于普通化工领域的PID符号，这套素材全部按照卫生级设计规范做了适配，所有阀门、接头、仪表的符号形态都对应卫生级元件的实际结构特征，比如隔膜阀的符号特意标注了无滞留腔的结构示意，避免设计阶段误用普通工业级阀件造成卫生死角。从设计逻辑上看，整套符号按照工艺流的排布逻辑做了层级分类，物料管路、清洗管路、无菌空气管路、检测仪表分别归到独立的素材组，

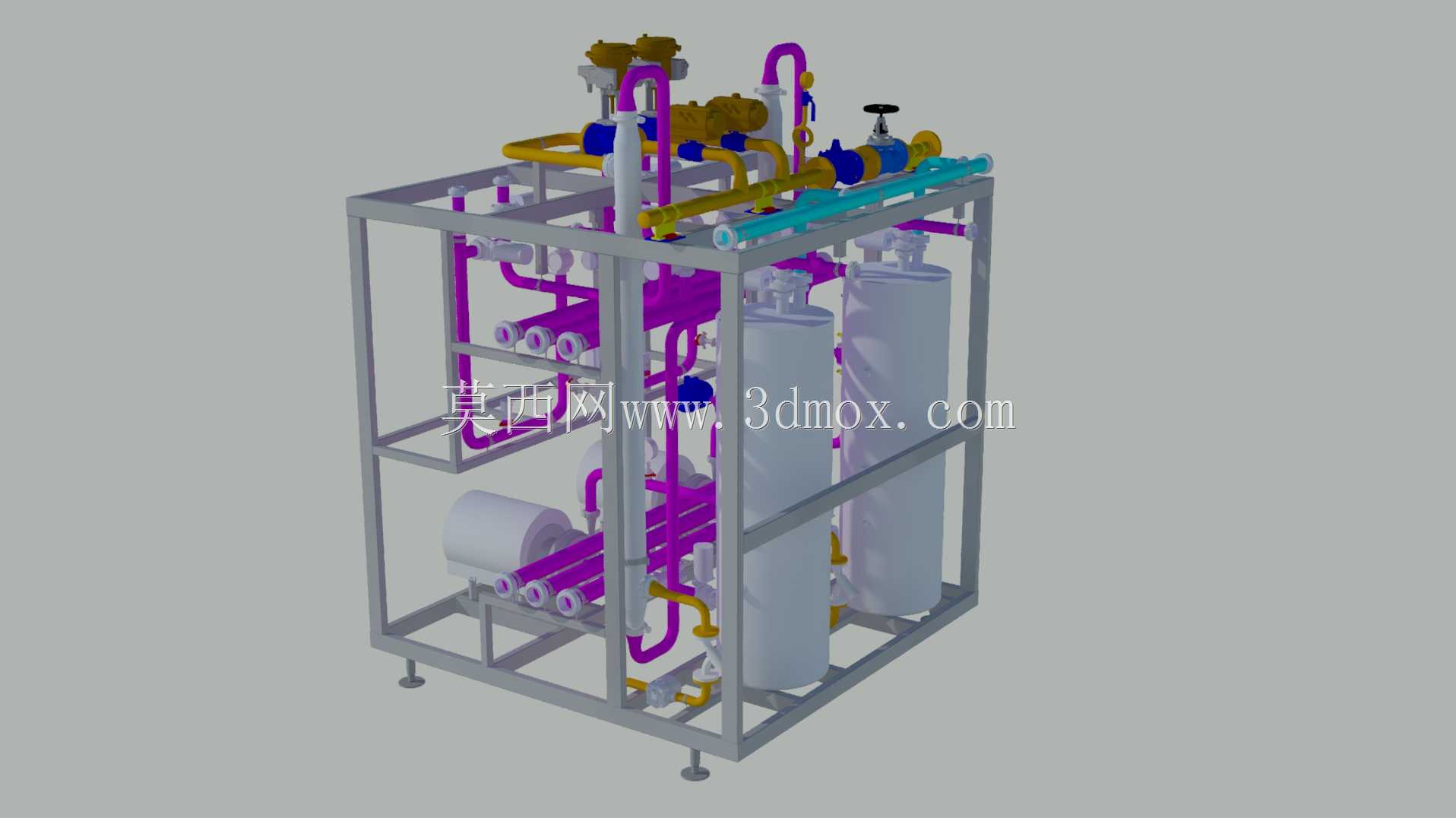

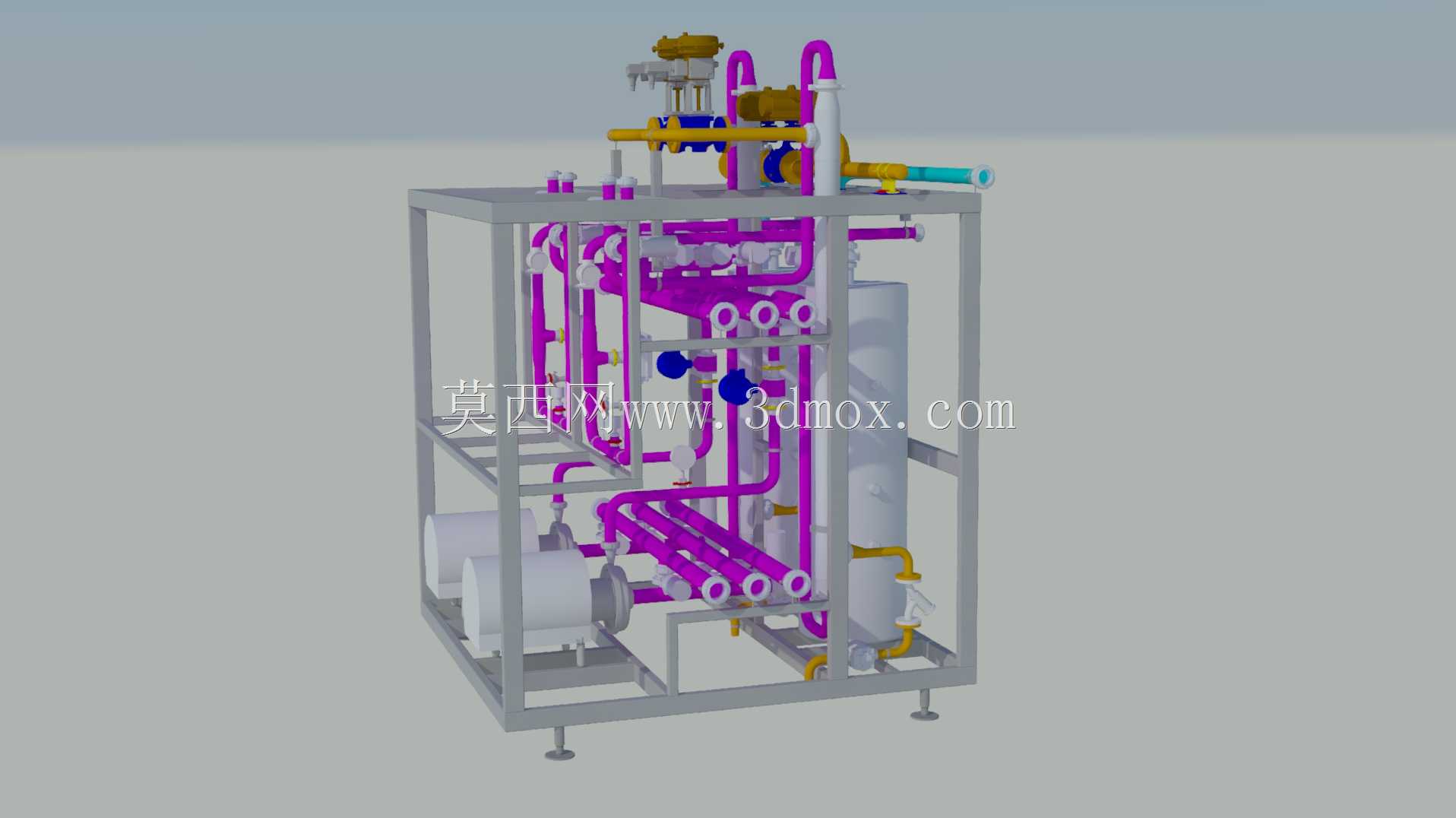

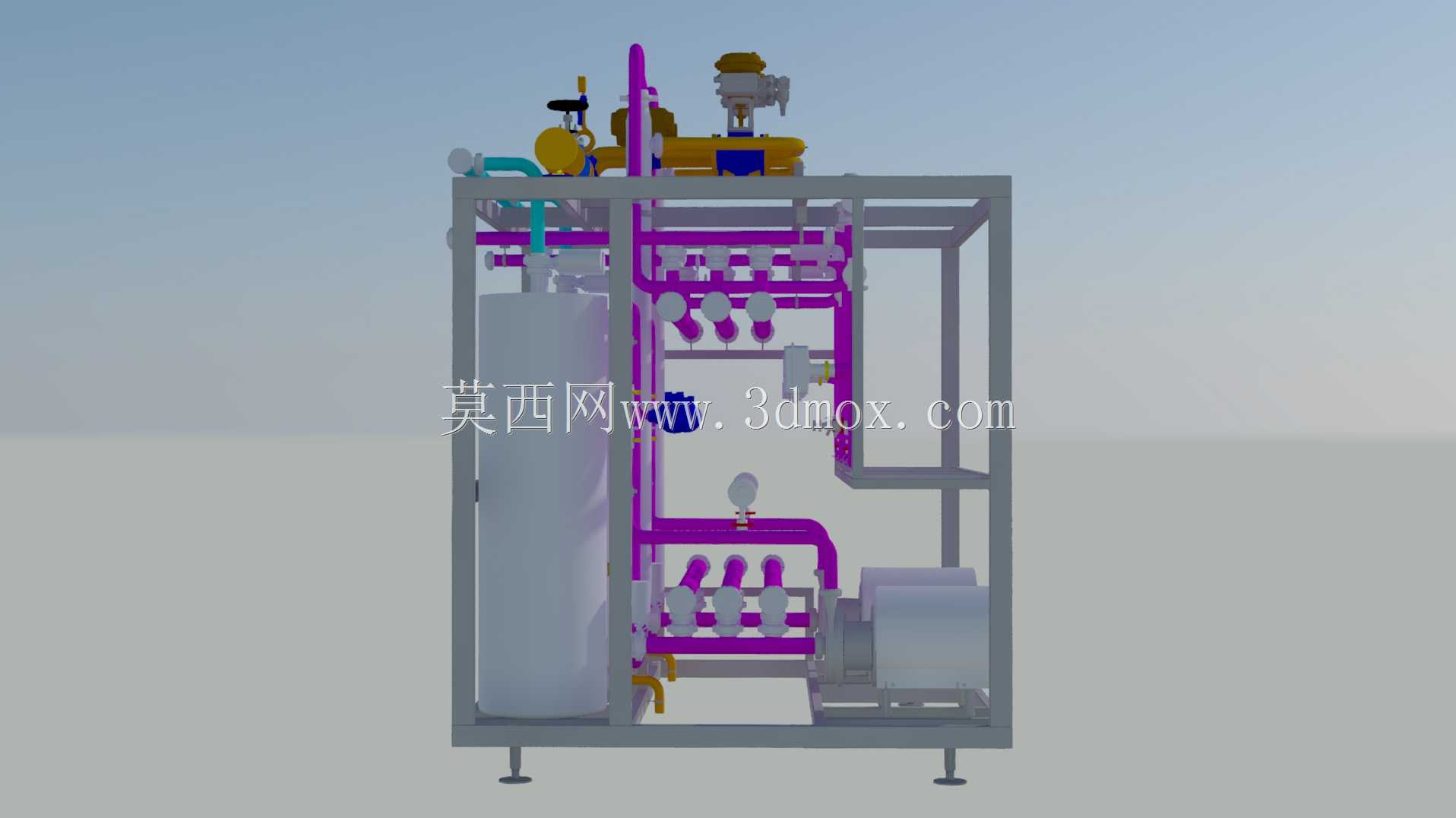

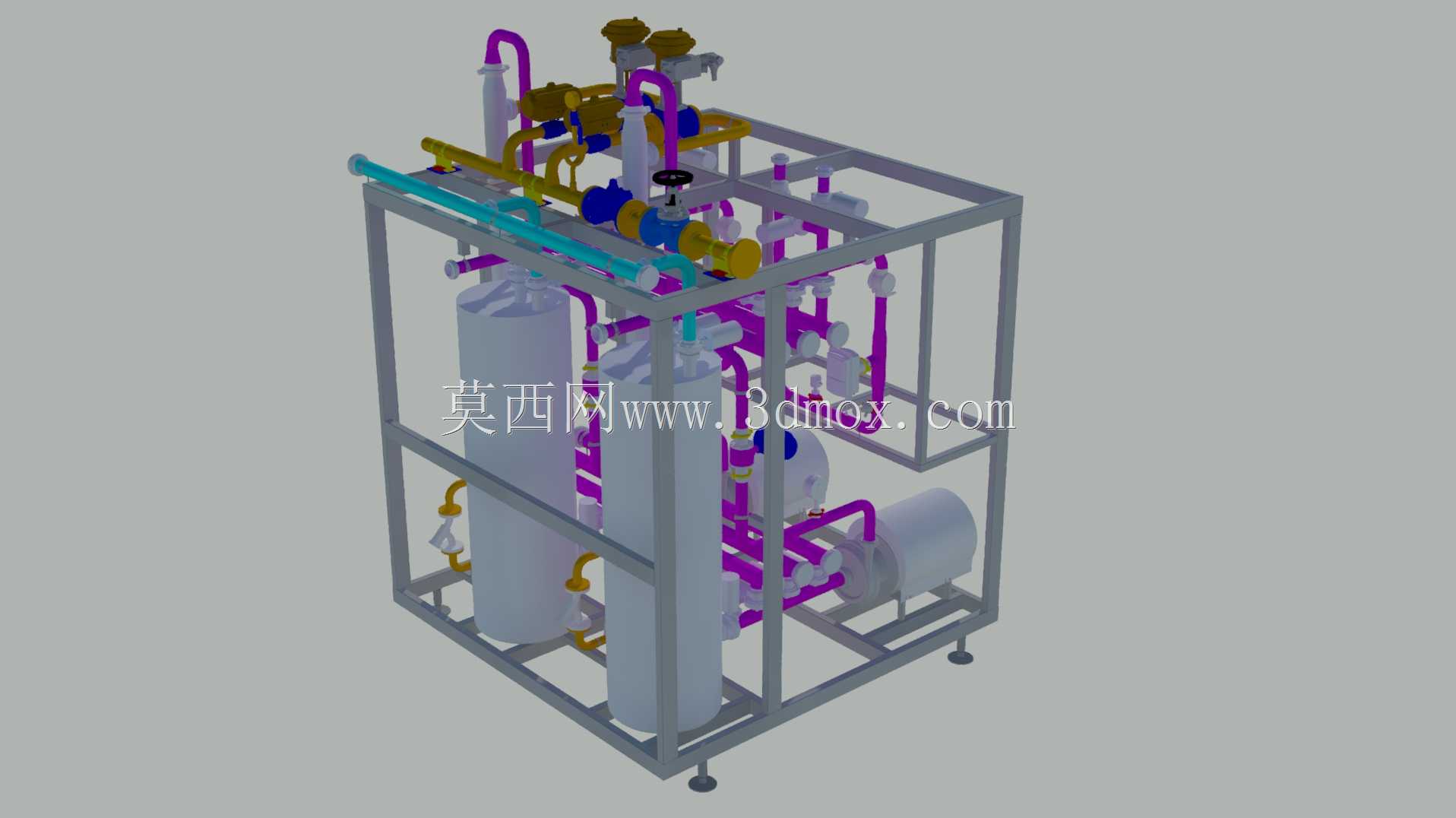

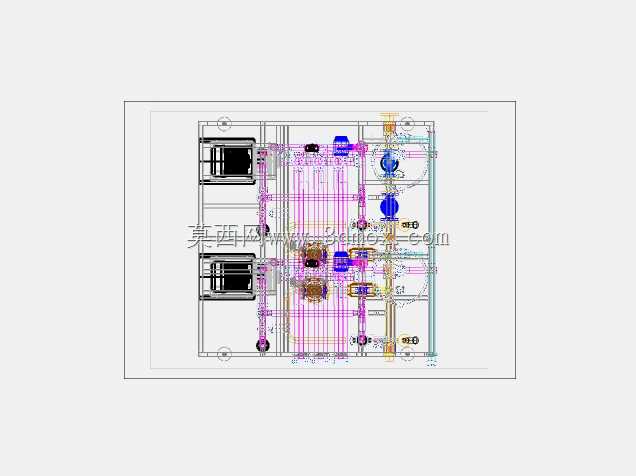

　　调用时可以直接按照管线类型匹配对应符号，不需要再逐个调整图层属性。每个符号的基准点都统一设置在管线连接端，插入流程图时可以直接对齐管线端点，不会出现符号偏移、连接错位的问题，符号的线宽、标注字号都按照工程制图标准预设，插入后不需要二次调整格式就能直接出图。考虑到三维布局转二维出图的衔接需求，所有符号都预留了属性接口，在三维管路布局阶段可以直接挂载对应符号，导出PID图时能自动映射到二维图纸的对应位置，不需要设计人员重复录入位号、参数信息。符号的尺寸比例严格按照制图规范设置，不管是A0幅面的总装流程图还是A3幅面的子系统流程图，缩放后都不会出现线条糊化、标识变形的问题，安装边界上，每个符号都预留了和管线对接的延伸段，

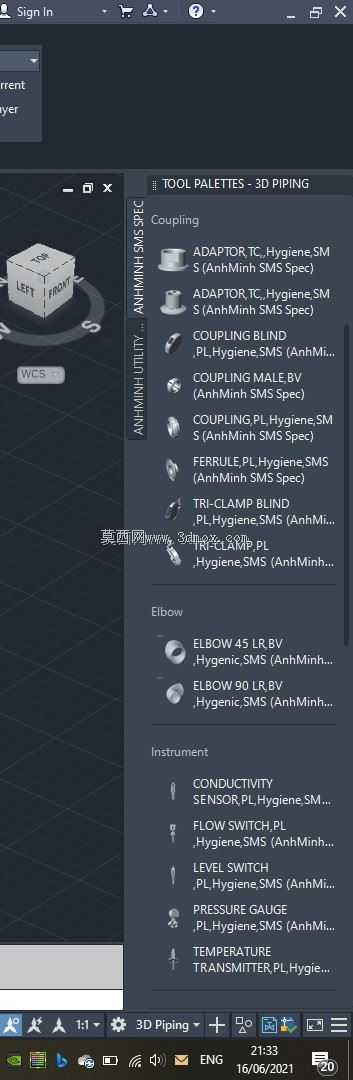

　　不会和相邻的其他元件符号出现图层重叠，在排布密集的阀组、检测点区域，也能清晰区分每个元件的功能边界。针对卫生级工艺常见的无菌取样、快装接头、疏水点位等特殊元件，符号库也做了专属标识，和普通工业级元件做出明确区分，避免施工阶段错用配件影响整条产线的卫生验收。在多专业协同场景下，统一的符号库能让工艺、设备、施工、运维各方对图纸的理解保持一致，减少因为符号不统一造成的施工返工，尤其是在洁净管路的安装环节，施工人员可以通过符号快速识别元件的卫生等级、连接方式，提前准备对应的快装配件、密封件，大幅提升现场安装的效率。
