三维草图练习用空间线框结构建模

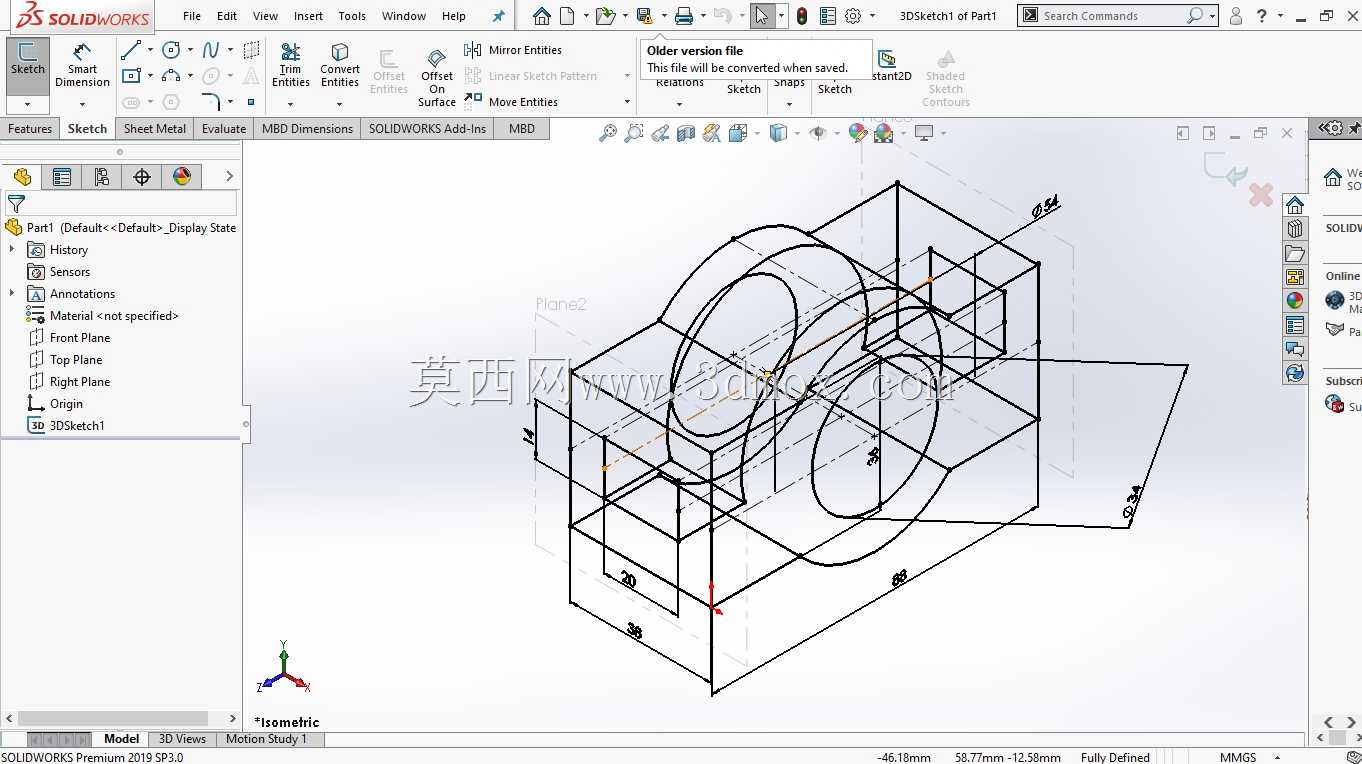

　　这套空间线框结构的三维建模素材，主要面向刚接触三维设计的从业者做草图绘制能力训练，日常做结构设计时，很多复杂曲面、实体特征的根基都来自三维草图的精准绘制，不少新人刚上手三维软件时，容易忽略空间草图的约束逻辑，习惯在单一平面上绘制线条再拼接，最后做特征时经常出现约束冲突、参考丢失的问题，这套练习素材刚好能针对性训练空间坐标系下的线条定位能力。从结构本身来看，整个线框由正交平面上的直线段、圆弧段组合而成，所有线条的端点都做了重合约束，圆弧与相邻直线段保持相切关系，没有多余的过约束或欠约束元素，绘制时需要在三个基准平面间频繁切换视角，找准每个定位点的空间坐标，还要注意不同平面上的线条投影关系，避免出现视觉上的线条错位。实际工程应用里，

　　这类空间草图的绘制逻辑广泛用在管道布线、钢结构框架放样、复杂曲面的边界线搭建场景中，比如做液压站的管路排布时，就需要在三维空间里绘制多段转折的管路中心线，每一段的走向、转弯半径都要和周边的阀块、泵体预留足够的安装间隙，这时候就需要用到三维草图的绘制技巧，要是空间线条的定位不准，后续生成的管路就会和周边零部件发生干涉，现场安装时根本无法装配。再比如做钣金类的异形箱体框架，前期搭建线框时也要在三维空间里绘制各根型材的中心线，确认每根梁的连接位置、倾斜角度，提前核算好下料长度和切口角度，避免后续加工时出现型材对接缝隙过大的问题。这套练习结构的尺寸标注都贴合常规机械设计的基准选择逻辑，所有定位尺寸都从三个正交基准面出发标注，

　　没有出现封闭尺寸链，符合机械制图的标注规范，练习时可以顺着标注逻辑，一步步搭建每一段线条，先确定核心的两个平行圆弧的位置，再连接圆弧的端点搭建外围的矩形框架，最后补充内部的加强线条，整个绘制过程能帮学习者建立空间坐标系下的定位思维，摆脱对平面草图的依赖。另外这套线框结构没有设置复杂的空间曲线，全部由直线和规则圆弧组成，不会给初学者造成过大的学习门槛，同时又覆盖了三维草图最常用的约束类型、视角切换操作、参考选择逻辑，练熟这套结构之后，再去绘制实际项目里的管路、框架类线框，就能快速找准定位基准，减少草图报错的概率，也能为后续的曲面建模、焊件设计打下扎实的草图基础。
