仿生多足爬行蜘蛛机械结构设计

　　这款仿生蜘蛛结构的设计初衷，是面向狭小空间巡检、复杂地形探测场景的移动载体开发，区别于轮式、履带式移动机构，多足仿生结构能够跨越轮式设备无法通过的凸起障碍、缝隙地形，在非结构化路面的通行适配性上有明显优势。从结构布局来看，整体采用对称式八足分布设计，每一条机械足都设置了多段铰接转动副，能够独立完成抬升、前伸、落地、支撑的完整步态动作，足端做了圆弧过渡处理，减少与接触面的硬接触冲击，同时预留了防滑垫安装位，可根据不同使用场景更换橡胶、硅胶等不同材质的足端接触件。设计过程中优先考虑了步态运动的干涉问题，每一组足的转动角度范围都做了限位校核，相邻足在交替迈步时不会出现结构碰撞，躯干主体的腔体预留了控制板、电池、传感模块的安装空间，

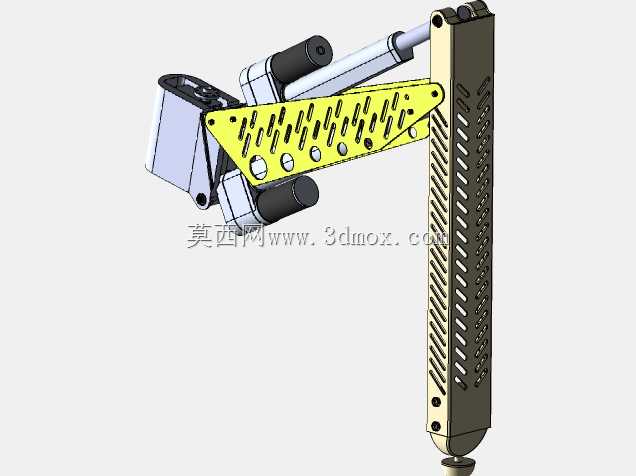

　　腔体内部设置了多个螺柱安装位，可直接固定常规尺寸的控制电路板与供电模块，不需要额外设计转接支架。从安装边界来看，躯干主体的平面尺寸控制在常规手持设备的适配范围内，整体重心落在躯干几何中心偏下位置，搭配多足支撑结构，静止状态下的抗倾覆角度可达到35度以上，即使在倾斜坡面停留也不会出现侧翻。机械足的关节处采用了销轴铰接的连接方式，铰接位置预留了轴承安装槽，可加装微型滑动轴承降低转动阻尼，减少舵机驱动的负载损耗，足段之间的连接臂做了镂空减重处理，在保证结构强度的前提下尽可能降低运动部件的重量，提升动作响应速度。在实际应用适配中，这款结构可直接搭载微型摄像头、气体检测传感器等模块，用于管道内部巡检、灾害现场狭小空间探测等场景，

　　多足的步态控制可通过调整单足的步幅、抬升高度适配不同的地形，比如在平整路面可缩小步幅提升移动速度，在碎石、沟壑地形可加大抬升高度与步幅，提升越障能力。结构的躯干上盖做了快拆设计，通过卡扣与下腔体连接，不需要工具即可打开腔体完成内部模块的更换与线路检修，所有铰接位置的销轴都采用了卡簧固定，日常维护时可快速拆卸更换磨损的足段零件，不需要整体拆解结构。设计阶段还做了运动仿真校核，模拟了不同步态下的重心偏移轨迹，确保每一步迈步过程中重心都落在支撑足围成的稳定区域内，避免运动过程中出现失稳倾倒的情况，足端的受力也做了有限元校核，在单足支撑全部重量的极端工况下，足段的形变控制在允许范围内，不会出现结构弯折失效的问题。
